RA4E1

Renesas MCU Guide

Download the mobile app

概要

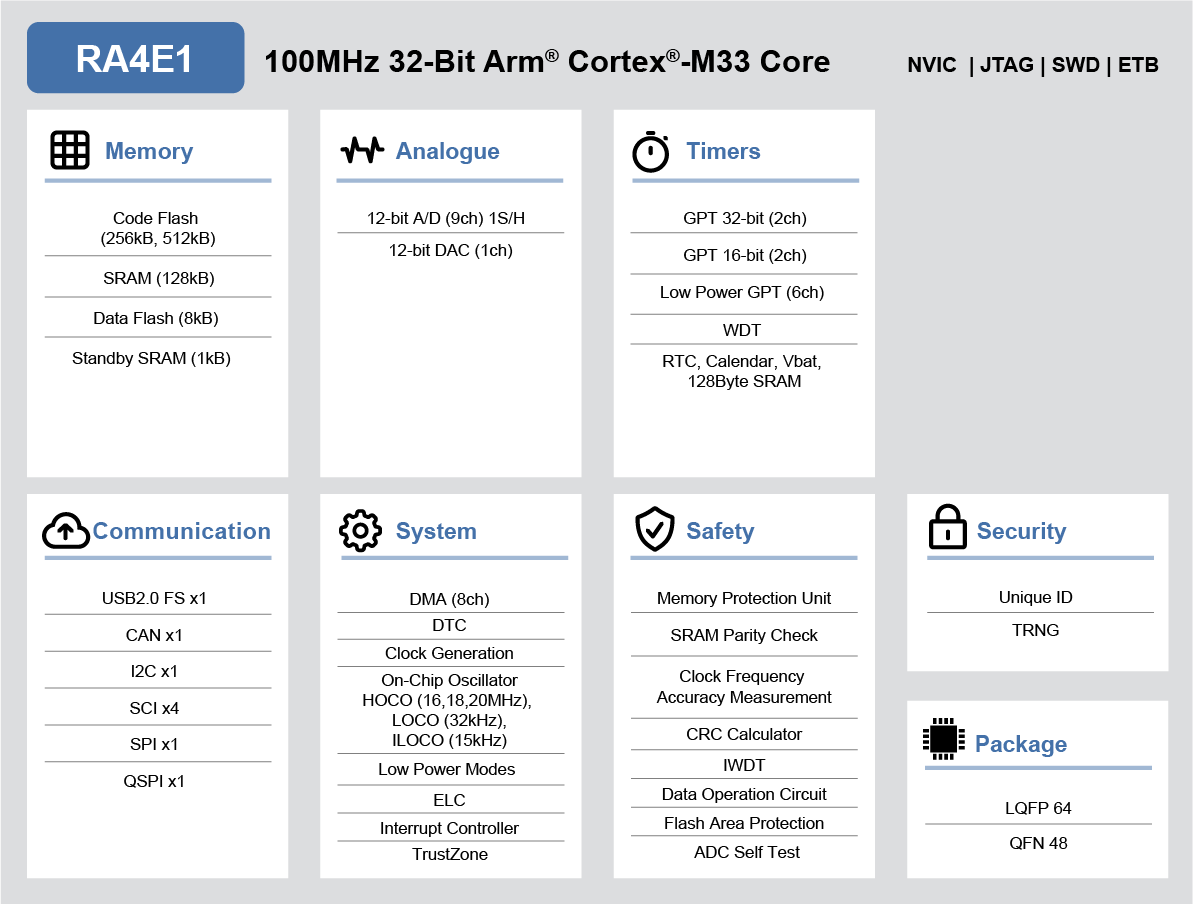

32ビットマイクロコントローラ（MCU）のルネサスRA4E1 グループはTrustZoneを備えた高性能のArm® Cortex®-M33コアを採用しています。 RA4E1は高性能40nmプロセスで製造されています。オープンかつフレキシブルなFlexible Software Package（FSP）に対応した、RAファミリマイクロコントローラのエントリーラインです。 RA4E1はエントリークラスのIoT組込み機器に最適化された仕様や通信機能を備えており、システムコストの削減に貢献します。CoreMark®アルゴリズムをフラッシュメモリから実行する際の、消費電流は81µA/MHzと非常に優れています。

100MHz Arm® Cortex®-M33、TrustZone® 対応
256KBまたは512KBのフラッシュメモリ
128KB のSRAM
EEPROMのようにデータ保存可能な8KBのデータフラッシュメモリ
低消費電力モード時にデータを保持する1KBのスタンバイ SRAM
48ピンから64ピンまでのパッケージ展開
USB 2.0 フルスピード
CAN 2.0B
Quad SPI
シリアルコミュニケーションインターフェイス (UART、簡易SPI、簡易I²C)
SPI/I²C マルチマスタインターフェース

	スマートコーヒーメーカ
	スマートIoT空気清浄機
	Cyberon DSpotter
	株式会社アドバンスト・メディアAmiVoice Micro
	エッジ機器用音声ユーザインターフェース（VUI）ソリューション
	多機能スマート圧力鍋
	Aizip Glass Break Detection

アプリケーション

家電製品（スマートコーヒーマシン）
スマートホームとビル自動化（音声命令、スマートIoTエアフィルター）
流れ、湿気、温度などを備えた産業用センサハブ
ホームエンターテイメント（ハウスキーピングMCU）
その他さまざまなシステム制御用途

ドキュメント

Document title タイトル		Document type 分類	日付日付
	RA4E1 グループデータシート PDF 1.97 MB 英語	データシート	2022年2月3日
	RA4E1 グループユーザーズマニュアルハードウェア編 PDF 16.09 MB 英語	マニュアル－ハードウェア	2022年2月3日
	FPB-RA4E1 Example Project Bundle PDF 183 KB 関連ファイル：サンプルコード	アプリケーションノート	2023年9月18日
	RA family MCU Injection current to prevent damage to MCU Application Notes PDF 188 KB	アプリケーションノート	2023年8月10日
	Notes on RA4E1 Group High-Temperature Operation PDF 241 KB	アプリケーションノート	2023年7月10日
	Renesas RA Securing Data at Rest Using the Arm® TrustZone® PDF 1.96 MB 関連ファイル：サンプルコード	アプリケーションノート	2023年7月10日
	Getting Started with Low Power Applications Package PDF 252 KB 関連ファイル： LPM Application	アプリケーションノート	2023年6月29日
	Getting Started with Low Power Applications for RA6 and RA4 Groups PDF 3.45 MB 関連ファイル： LPM Application	アプリケーションノート	2023年6月29日
	Standard Boot Firmware for the RA family MCUs Based on Arm® Cortex®-M33 PDF 1.91 MB	アプリケーションノート	2023年5月30日
	Implementing Production Programming Tools for RA Cortex-M33 with Device Lifecycle Management PDF 3.12 MB 関連ファイル：サンプルコード	アプリケーションノート	2023年5月24日
	Arm® DSP Examples PDF 1.00 MB 関連ファイル：サンプルコード	アプリケーションノート	2023年4月13日
	Renesas RA Security Design with Arm TrustZone - IP Protection PDF 3.75 MB 简体中文関連ファイル：サンプルコード	アプリケーションノート	2023年4月10日
	NIST SP800-90B Entropy Assessment Report for RA4E1 PDF 68 KB	アプリケーションノート	2023年3月16日
	RA Ethernet Design and Custom PHY Setup using FSP PDF 658 KB	アプリケーションノート	2022年10月5日
	Flash Memory Programming PDF 2.02 MB	アプリケーションノート	2022年7月19日
	RA Family Design Guide for Sub-Clock Circuits – Application Note PDF 670 KB	アプリケーションノート	2022年1月6日
	NIST SP800-22r1a Random Number Statistical Test Report for RA4E1 – Application Note PDF 57 KB	アプリケーションノート	2021年11月28日
	Renesas RA Family System Specifications for Standard Boot Firmware PDF 747 KB	アプリケーションノート	2021年10月20日
	Partner RTOS Aware Debugging for RA PDF 830 KB	アプリケーションノート	2020年12月24日
	RA Azure IoT Cloud Connectivity Solution PDF 1.78 MB 関連ファイル：サンプルコード	アプリケーションノート	2020年10月23日
	RA Arm® TrustZone® Tooling Primer PDF 1.11 MB	アプリケーションノート	2020年10月1日
	Migrating Projects to New FSP Version PDF 645 KB	アプリケーションノート	2020年9月15日
	RA Family Nomenclature PDF 652 KB	ガイド	2022年3月17日
	R7FA4E1XXX Reliability Report PDF 418 KB	製品別信頼性資料	2022年4月18日
	Solving IoT Security Issues with Embedded Microcontrollers PDF 289 KB	ホワイトペーパー	2022年11月8日
	半導体パッケージ実装マニュアル PDF 9.96 MB 英語 , 简体中文	その他資料	2018年12月27日
	HS300x Sample application - Sample Code PDF 3.79 MB 英語関連ファイル：サンプルコード	アプリケーションノート	2023年9月7日
	e² studioからIARまたはKeilへのアプリケーションコンバート PDF 3.22 MB 英語	アプリケーションノート	2023年3月26日
	M16CからRAへの置き換えガイド　A/D、D/Aコンバータ編 PDF 499 KB	アプリケーションノート	2022年6月23日
	RA シリーズ USB2.0 基板設計ガイドライン PDF 325 KB 英語	アプリケーションノート	2021年12月21日
	RAファミリ RA MCUのためのIEC60730/60335セルフテスト･ライブラリ (RA4_CM33) PDF 2.00 MB 英語関連ファイル：サンプルコード	アプリケーションノート	2021年6月8日
	RAファミリカタログ PDF 6.88 MB 英語	カタログ	2023年6月30日
	タッチキーソリューションカタログ PDF 12.49 MB 英語 , 简体中文	カタログ	2022年12月5日
	ビルディング・オートメーション　カタログ PDF 10.65 MB 英語	カタログ	2022年12月4日
	ルネサス開発環境総合カタログ 2020年11月版 PDF 4.25 MB	カタログ	2020年11月9日
	Renesas R-INコンソーシアムパートナーのご紹介 PDF 5.68 MB	カタログ	2020年1月1日
	RA2A1 グループ、RA2E1 グループ、RA2L1 グループ、RA4E1 グループ、RA4M2 グループ、RA4M3 グループ、RA6E1 グループ、RA6M4 グループ、RA6M5 グループ I2Cバスインタフェース (IIC)に関する修正 PDF 174 KB 英語	テクニカルアップデート	2023年8月31日
	SPIのバイトスワップ機能の誤記訂正 PDF 653 KB 英語	テクニカルアップデート	2023年8月24日
	フラッシュメモリのセルフプログラミングに関する注意事項 PDF 293 KB 英語	テクニカルアップデート	2023年7月14日
	HOCOクロック制御用 HOCOCR2 レジスタを追加 PDF 1.06 MB 英語	テクニカルアップデート	2023年6月12日
	RA4E1 グループ、RA4M2 グループ、RA4M3 グループ、RA6E1 グループ、RA6M4 グループ、RA6M5 グループ ADCSRレジスタのDBLANS[4:0]ビットに関する修正 PDF 297 KB 英語	テクニカルアップデート	2023年3月7日
	RA4E1 グループ、RA4M2 グループ、RA4M3 グループ、RA6E1 グループ、RA6M4 グループ、RA6M5 グループクワッドシリアルペリフェラルインタフェース (QSPI)に関する修正 PDF 333 KB 英語	テクニカルアップデート	2023年3月7日
	フラッシュメモリのセルフプログラミングに関する注意事項 PDF 222 KB 英語	テクニカルアップデート	2022年9月29日
	GPT：OADFおよびOBDFビットの記載の修正 PDF 512 KB 英語	テクニカルアップデート	2022年1月7日
	RA4E1グループ、RA6E1グループ、IOポート数 PDF 199 KB 英語	テクニカルアップデート	2021年11月16日
	RA4E1グループ、機能の比較に関する修正 PDF 317 KB 英語	テクニカルアップデート	2021年10月19日
	RA4E1グループ、I/Oポート情報の修正 PDF 468 KB 英語	テクニカルアップデート	2021年10月6日
	RA4E1グループ、汎用PWM タイマ (GPT)に関する修正 PDF 1.06 MB 英語	テクニカルアップデート	2021年10月6日
	RAファミリ、Flashに関するレジスタの追加 PDF 316 KB 英語	テクニカルアップデート	2020年11月12日
	Renesas RA4E1 グループパンフレット PDF 621 KB 英語	パンフレット	2022年6月2日
	[パンフレット] E2エミュレータ[RTE0T00020KCE00000R] PDF 458 KB 英語 , 简体中文	パンフレット	2022年3月24日
	RAファミリ　パンフレット PDF 446 KB 英語	パンフレット	2021年11月26日
	[パンフレット] ルネサス開発環境フラッシュ書き込みツール PG-FP6 PDF 600 KB 英語 , 简体中文	パンフレット	2020年3月16日
	Arm® TrustZone® を使用したシステム開発のメリット PDF 1010 KB 英語 , 简体中文	ホワイトペーパー	2020年10月23日
	ソフトウェアIPと機密データの保護 PDF 334 KB 英語 , 简体中文	ホワイトペーパー	2020年2月12日
	コネクテッドワールドにおけるセキュリティとは PDF 385 KB 英語 , 简体中文	ホワイトペーパー	2019年10月7日
	組み込み IoT 設計におけるセキュリティ課題を解決するソリューション PDF 832 KB 英語 , 简体中文	ホワイトペーパー	2019年9月26日
	信頼性ハンドブック PDF 12.46 MB 英語	信頼性情報	2017年1月30日
	RX/RA LQFPパッケージ製品：後工程拠点追加・部材追加(IMO-AB-22-0138) PDF 1.19 MB 英語	製品変更通知	2022年12月8日
Add 13 hidden items 59 items

設計・開発

ソフトウェア／ツール

Software title	Software type	会社名

E2エミュレータ [RTE0T00020KCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX] ダウンロード [パンフレット] E2エミュレータ[RTE0T00020KCE00000R]	Emulator	ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX]	Emulator	ルネサス
Renesas Flash Programmer (Programming GUI) フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78KR, 78K0] ダウンロード Security Key Management Tool V1.03 Windows用 Security Key Management Tool V1.03 e2studio plugin Windows用 Security Key Management Tool V1.03 e2studio plugin Linux用 Security Key Management Tool V1.03 Linux用	Programmer (Unit/SW)	ルネサス
PG-FP6 フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]	Programmer (Unit/SW)	ルネサス
RA スマート・コンフィグレータ RAスマート・コンフィグレータ(RA SC)はRAファミリMCUのソフトウェア(BSP、ドライバ、RTOSおよびミドルウェア)を構成できる、デスクトップアプリケーションです。このRA SCを使用することで、パートナー製IDEを使うことが可能になります。	Solution Toolkit	ルネサス
センサソフトウェアルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。ダウンロード HS300x Sample application - Sample Code	Sensor	ルネサス
Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。ダウンロードソフトウェアIPと機密データの保護組み込み IoT 設計におけるセキュリティ課題を解決するソリューションコネクテッドワールドにおけるセキュリティとは Arm® TrustZone® を使用したシステム開発のメリット RA Azure IoT Cloud Connectivity Solution RA Arm® TrustZone® Tooling Primer Migrating Projects to New FSP Version Getting Started with Low Power Applications Package FPB-RA4E1 Example Project Bundle Getting Started with Low Power Applications for RA6 and RA4 Groups e² studioからIARまたはKeilへのアプリケーションコンバート FPB-RA4E1 Example Project Bundle LPM Application Renesas RA Securing Data at Rest Using the Arm® TrustZone® - Sample Code Renesas RA Securing Data at Rest Using the Arm® TrustZone®	Software Package	ルネサス
統合開発環境 e² studio RAファミリ向け情報 Eclipseベースルネサス統合開発環境	IDE and Coding Tool	ルネサス
Security Key Management Tool ルネサスのセキュリティIPを使用した鍵管理システムに対応した、鍵のラッピングツールユーザアプリケーションやデバイスライフサイクル管理(DLM)の鍵の、安全なインストールや更新を実現します。ダウンロード Security Key Management Tool V1.03 Windows用 Security Key Management Tool V1.03 e2studio plugin Windows用 Security Key Management Tool V1.03 e2studio plugin Linux用 Security Key Management Tool V1.03 Linux用	Solution Toolkit	ルネサス
Add 2 hidden items 9 items

ソフトウェアダウンロード

Software title タイトル	Software type 分類	日付日付
Security Key Management Tool V1.03 Linux用 ZIP 166.89 MB 英語	ソフトウェア／ツール－その他	2022年12月29日
Security Key Management Tool V1.03 Windows用 ZIP 154.37 MB 英語	ソフトウェア／ツール－その他	2022年12月29日
Security Key Management Tool V1.03 e2studio plugin Linux用 ZIP 17.84 MB 英語	ソフトウェア／ツール－その他	2022年12月29日
Security Key Management Tool V1.03 e2studio plugin Windows用 ZIP 17.94 MB 英語	ソフトウェア／ツール－その他	2022年12月29日
4 items

サンプルコード

フィルター
タイトルタイトル	分類	日付日付日付
	FPB-RA4E1 Example Project Bundle [Software=RA FSP \| v4.5.0],[Board=FPB-RA4E1] ZIP 6.48 MB IDE: e2 studio/GCC/AC6, IAR, Keil MDK 関連ファイル：アプリケーションノート	サンプルコード	2023年9月18日
	Renesas RA Securing Data at Rest Using the Arm® TrustZone® - Sample Code ZIP 1.93 MB 関連ファイル：アプリケーションノート	サンプルコード	2023年7月10日
	LPM Application ZIP 17.69 MB 関連ファイル： Getting Started with Low Power Applications for RA2L1/RA2E1 Group Getting Started with Low Power Applications for RA6 and RA4 Groups Getting Started with Low Power Applications Package	サンプルコード	2023年6月29日
	Implementing Production Programming Tools for RA Cortex-M33 with Device Lifecycle Management ZIP 2.96 MB 関連ファイル：アプリケーションノート	サンプルコード	2023年5月24日
	Arm® DSP Examples Rev.1.10 - Sample Code ZIP 4.73 MB 関連ファイル：アプリケーションノート	サンプルコード	2023年4月13日
	Renesas RA Security Design with Arm TrustZone - IP Protection Rev.1.30 - Sample Code ZIP 7.36 MB 関連ファイル：アプリケーションノート	サンプルコード	2023年4月9日
	RAファミリ RA MCUのためのIEC60730/60335セルフテスト･ライブラリ (RA4_CM33) - サンプルコード Rev.1.10 - サンプルコード ZIP 4.58 MB 英語 Compiler: GNU ARM Embedded, ICCARM Function: Security IDE: e2 studio, IAR EWARM 関連ファイル：アプリケーションノート	サンプルコード	2021年6月8日
7 items

ボード＆キット

RTK7FPA4E1S00001BE

Evaluation

ご購入

RA4E1 Fast Prototyping Board (FPB-RA4E1)

RA4E1 Fast Prototyping Boardは、R7FA4E10D2CFMマイコンを搭載し、様々なアプリケーションの試作開発に特化した評価ボードです。SEGGER J-Link™エミュレータサーキットを内蔵し、追加のツール無しでプログラムの書き込み/デバッグが可能です。さらにArduino...

主要ドキュメント:

TW001-VUIA4E1POCZ

Reference

ご購入

RA4E1音声ユーザリファレンスキット

RA4E1 MCUを搭載した、音声ユーザ・インタフェース（VUI）のハードウェアプラットフォームです。

使いやすさに重きを置いたこのソリューションは、32ビットMCUのRAファミリをベースにしています。このハードウェアプラットフォームは、ルネサスがRenesas Ready Partner...

主要ドキュメント:

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる

モデル

タイトルタイトル	分類分類	日付日付
BSDL Files for RA4E1 ZIP 9 KB	モデル－BSDL	2022年7月28日
IBIS Models for RA4E1 ZIP 2.43 MB	モデル－IBIS	2023年3月29日
2 items

製品選択

Processing table

	PLP	Program Memory (KB)	Data Flash (KB)	RAM (KB)	Lead Count (#)	Pkg. Type	Supply Voltage (V)	Operating Freq (Max) (MHz)	RTC	LVD	DMA	I/O Ports	Timer	ADC	DAC	CAN Interface	Ethernet	USB	Human Machine Interface	Security & Encryption	Bit Size	CPU	Temp. Range	ご購入 / サンプル
(11) アクティブ (0) Obsolete / NRND / LTB		256 512			48 64	HWQFN LFQFP	2.7 - 3.6	100	はい	はい	DMAC x 8ch DTC	30 44	16-bit x 2-ch 32-bit x 2-ch	12-bit x 7-ch 12-bit x 9-ch	12-bit x 1-ch 12-bit x 2-ch	CAN x 1ch	No	USB Full-Speed Support		128-bit Unique ID Arm TrustZone TRNG	32	ARM CM33	-40 to 85°C	サンプルを入手購入/見積
型名	Logical Operator	Logical Operator			Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator
R7FA4E10D2CFM#AA0 play_circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	2037 12月	512	8	128	64	LFQFP	2.7 - 3.6	100	はい	はい	DMAC x 8ch, DTC	44	16-bit x 2-ch, 32-bit x 2-ch	12-bit x 9-ch	12-bit x 1-ch	CAN x 1ch	No	USB Full-Speed Support		128-bit Unique ID, Arm TrustZone, TRNG	32	ARM CM33	-40 to 85°C	サンプルを入手, 購入/見積
R7FA4E10B2CFM#AA0 play_circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	2037 12月	256	8	128	64	LFQFP	2.7 - 3.6	100	はい	はい	DMAC x 8ch, DTC	44	16-bit x 2-ch, 32-bit x 2-ch	12-bit x 9-ch	12-bit x 1-ch	CAN x 1ch	No	USB Full-Speed Support		128-bit Unique ID, Arm TrustZone, TRNG	32	ARM CM33	-40 to 85°C	サンプルを入手, 購入/見積
R7FA4E10D2CNE#AA0 play_circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	対象外	512	8	128	48	HWQFN	2.7 - 3.6	100	はい	はい	DMAC x 8ch, DTC	30	16-bit x 2-ch, 32-bit x 2-ch	12-bit x 7-ch	12-bit x 1-ch	CAN x 1ch	No	USB Full-Speed Support		128-bit Unique ID, Arm TrustZone, TRNG	32	ARM CM33	-40 to 85°C	サンプルを入手, 購入/見積
R7FA4E10B2CNE#AA0 play_circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	対象外	256	8	128	48	HWQFN	2.7 - 3.6	100	はい	はい	DMAC x 8ch, DTC	30	16-bit x 2-ch, 32-bit x 2-ch	12-bit x 7-ch	12-bit x 1-ch	CAN x 1ch	No	USB Full-Speed Support		128-bit Unique ID, Arm TrustZone, TRNG	32	ARM CM33	-40 to 85°C	サンプルを入手, 購入/見積
R7FA4E10B2CFM#HA0 play_circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	対象外	256	8	128	64	LFQFP	2.7 - 3.6	100	はい	はい	DMAC x 8ch, DTC	44	16-bit x 2-ch, 32-bit x 2-ch	12-bit x 9-ch	12-bit x 1-ch	CAN x 1ch	No	USB Full-Speed Support		128-bit Unique ID, Arm TrustZone, TRNG	32	ARM CM33	-40 to 85°C	購入/見積
R7FA4E10D2CNE#HA0 play_circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	対象外	512	8	128	48	HWQFN	2.7 - 3.6	100	はい	はい	DMAC x 8ch, DTC	30	16-bit x 2-ch, 32-bit x 2-ch	12-bit x 7-ch	12-bit x 2-ch	CAN x 1ch	No	USB Full-Speed Support		128-bit Unique ID, Arm TrustZone, TRNG	32	ARM CM33	-40 to 85°C	購入/見積
R7FA4E10B2CNE#HA0 play_circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	対象外	256	8	128	48	HWQFN	2.7 - 3.6	100	はい	はい	DMAC x 8ch, DTC	30	16-bit x 2-ch, 32-bit x 2-ch	12-bit x 7-ch	12-bit x 2-ch	CAN x 1ch	No	USB Full-Speed Support		128-bit Unique ID, Arm TrustZone, TRNG	32	ARM CM33	-40 to 85°C	購入/見積
R7FA4E10D2CFM#BA0 play_circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	対象外	512	8	128	64	LFQFP	2.7 - 3.6	100	はい	はい	DMAC x 8ch, DTC	44	16-bit x 2-ch, 32-bit x 2-ch	12-bit x 9-ch	12-bit x 1-ch	CAN x 1ch	No	USB Full-Speed Support		128-bit Unique ID, Arm TrustZone, TRNG	32	ARM CM33	-40 to 85°C	購入/見積
R7FA4E10B2CFM#BA0 play_circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	対象外	256	8	128	64	LFQFP	2.7 - 3.6	100	はい	はい	DMAC x 8ch, DTC	44	16-bit x 2-ch, 32-bit x 2-ch	12-bit x 9-ch	12-bit x 1-ch	CAN x 1ch	No	USB Full-Speed Support		128-bit Unique ID, Arm TrustZone, TRNG	32	ARM CM33	-40 to 85°C	購入/見積
R7FA4E10D2CNE#BA0 play_circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	対象外	512	8	128	48	HWQFN	2.7 - 3.6	100	はい	はい	DMAC x 8ch, DTC	30	16-bit x 2-ch, 32-bit x 2-ch	12-bit x 7-ch	12-bit x 1-ch	CAN x 1ch	No	USB Full-Speed Support		128-bit Unique ID, Arm TrustZone, TRNG	32	ARM CM33	-40 to 85°C	購入/見積
R7FA4E10B2CNE#BA0 play_circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	対象外	256	8	128	48	HWQFN	2.7 - 3.6	100	はい	はい	DMAC x 8ch, DTC	30	16-bit x 2-ch, 32-bit x 2-ch	12-bit x 7-ch	12-bit x 1-ch	CAN x 1ch	No	USB Full-Speed Support		128-bit Unique ID, Arm TrustZone, TRNG	32	ARM CM33	-40 to 85°C	購入/見積

Tips for Using This Parametric Table:

Hide Filters button in header: Collapse or expands filters
Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
Reset button in header: Reset all filters to the page default
Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
Export button in header: Export the filtered results of the table to an Excel document
Filter parts search bar in header: Type to filter table results by part number
Hide column button in column headers: Select to hide columns in table
AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
Document icon next to product name in row: View the featured document for this product
Chip icon next to the right of the document icon in row: View the block diagram for this product
Cart icon to the right of the chip icon: Indicates that samples are available for this product

サポート

かふぇルネ RAフォーラム

RAファミリFAQ

技術サポートに問合せをする

サンプルを入手

RA Video Library

RAオンライントレーニングコース

長期製品供給プログラム (PLP)

MCU / MPU セレクションツール

営業に問合せをする

発注型名	サンプル
R7FA4E10B2CFM#AA0	Availability Add to request
R7FA4E10B2CNE#AA0	Availability Add to request
R7FA4E10D2CFM#AA0	Availability Add to request
R7FA4E10D2CNE#AA0	Availability Add to request

ビデオ&トレーニング

低消費電力性能と最適化された機能のバランスを実現したエントリラインMCU RA4E1

IoT機器向けに、機能及び性能とアクティブ消費電力を最適化し100MHz Arm® Cortex®-M３3を搭載したMCUグループ、RA4E1の概要を紹介します。

Video List

低消費電力性能と最適化された機能のバランスを実現したエントリラインMCU RA4E1

Introducing the Renesas RA Family of 32-Bit Microcontrollers

Evaluation Kits for Renesas Advanced (RA) Microcontrollers

RAファミリのパートナエコシステム概要

つながる世界におけるセキュリティ

ニュース＆ブログ

	Using Example Projects to Support RA MCU Designs	ブログ	2022年10月6日
	The RA MCU Family is Made to Help Solve Your Design Challenges	ブログ	2021年9月25日

ピン数 / メモリサイズ

フラッシュ / RAM	512kB / 128kB	●	●
フラッシュ / RAM	256kB / 128kB	●	●
ピン数パッケージサイズピッチ		48ピン QFN 7x7mm 0.5mm	64ピン LQFP 10x10mm 0.5mm
