概要
説明
本RZ/A2Mソフトウェア開発キットは、市場投入までの期間短縮に貢献します。
AzureRTOSソフトウェア開発キットについては、 こちらをご覧ください。
注：TES Guiliani-Lite pre-paid licenseの提供は終了しました。
RZ/A2M Software Packageは、DRP（Dynamically Reconfigurable Processor）、カメラ入力、LCD出力、画像調整など、RZ/A2Mの各種機能をサポートするRZ/A2M向けソフトウェア開発キットです。 本パッケージは、RZ/A2MおよびFreeRTOS向けのデバイスドライバ、ミドルウェア、サンプルプログラムで構成されています。
* RZ/A2M Evaluation Board Kit は別途購入が必要です。
特長
- 開発に利用できるドライバ用サンプルプログラムおよびアプリケーションサンプルプログラムを同梱しているため、RZ/A2Mの周辺機能をすぐに利用開始できます。
- DRPライブラリ により、さまざまな画像処理を容易に高速化できます。
- スマート・コンフィグレータを使用することで、ルネサスのドライバをお客様のシステムへ容易に組み込むことができます。
- QE for Display(e2 studioプラグイン)と組み合わせることで、GUIを用いて画質やLCDタイミングの調整を容易に行えます。
- QE for Camera(e2 studioプラグイン)と組み合わせることで、GUIを用いてカメラモジュールの設定やカメラタイミングの調整を容易に行えます。
ターゲットデバイス
ドキュメント
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| リリースノート | RZ/A2M 2D Barcode Package
RZ/A2M 2D Barcode Packageは、DRPを用いた高速な2Dバーコード検出とQRコードデコードを実現するサンプルプログラムを提供し、カメラ入力から画像処理、表示までをオンチップRAM上で動作させます。必要なDRPライブラリ、デバイスドライバ、ZXingベースのデコード機能を含み、FreeRTOS環境での画像認識アプリ開発を支援します。
|
|
| リリースノート | RZ/A2M 2D Barcode Package for GR-MANGO
RZ/A2M 2D Barcode Packageは、GR‑MANGO上でDRPとZXingライブラリを使って2Dバーコード（QR）を高速に検出・デコードします。カメラ入力、画像前処理、表示まで一連の処理を実装します。本パッケージには2D Barcode Sample、DRP Driver、DRP Library、Quick Start Guideが含まれ、RZ/A2Mでの画像認識アプリ開発を容易にします。
|
|
| リリースノート | RZ/A2M IRIS Package
RZ/A2M IRIS Packageは、DRPを活用してカメラ画像から虹彩領域を高速抽出するサンプルプログラムを提供し、RZ/A2Mの画像処理機能を容易に利用できる環境を整えます。本パッケージにはIRIS検出アプリ、DRPドライバ／ライブラリ、クイックスタートガイドなど開発に必要なファイル一式を含みます。
|
|
| リリースノート | RZ/A2M IRIS Package for GR-MANGO
RZ/A2M IRIS Packageは、DRPを使ってカメラ画像から虹彩領域を高速に検出し、GR‑MANGO上でリアルタイム処理を実現します。本パッケージにはIRIS検出アプリ、DRPドライバ、DRPライブラリ、GR‑MANGO向けクイックスタートガイドが含まれ、RZ/A2Mベースのバイオメトリクス・画像解析アプリの開発を容易にします。
|
|
| リリースノート | RZ/A2M SDIO Wi-Fi Package
RZ/A2M SDIO Wi‑Fi Packageは、SX‑SDMACモジュールを用いた画像ストリーミングとWi‑Fi評価を可能にし、SDIOドライバとFreeRTOS上で通信機能を実装する方法を示します。本パッケージにはWi‑Fi画像転送サンプル、Wi‑Fi評価サンプル、SX‑SDMACドライバコンポーネントが含まれ、RZ/A2Mでの無線アプリ開発を効率化します。
|
|
| リリースノート | RZ/A2M SDIO Wi-Fi Package (IAR Embedded Workbench for Arm)
RZ/A2M SDIO Wi‑Fi Packageは、SX‑SDMAC Wi‑Fiモジュールを使って画像をワイヤレス転送できるアプリケーションを提供し、SDIOドライバとFreeRTOS上でWi‑Fi通信を評価できます。本パッケージにはWi‑Fi画像転送サンプルと評価用サンプル、クイックスタートガイドが含まれ、RZ/A2Mでの無線機能開発を容易にします。
|
|
| リリースノート | RZ/A2M SDIO Wi-Fi パッケージ for GR-MANGO
RZ/A2M SDIO Wi‑Fi Package for GR‑MANGOは、SX‑SDMACモジュールを使った画像ストリーミングとWi‑Fi評価を可能にし、SDIO経由で無線通信を実装する方法を示します。本パッケージにはWi‑Fi画像転送サンプル、Wi‑Fi評価サンプル、SX‑SDMAC/Octabus各ドライバコンポーネントが含まれ、GR‑MANGO上でのWi‑Fi機能開発を支援します。
|
|
| リリースノート | RZ/A2M Simple Applications Package
RZ/A2M Simple Applications Packageは、Arm DS環境で動作する各種サンプルアプリを提供し、カメラ入力、LCD表示、DRP処理、Ethernet、FreeRTOS活用などRZ/A2M機能の実装を容易にします。本パッケージにはLED点滅、カメラ表示、DRP基本処理、Ethernet、低消費電力、ESP32 Wi-Fi、ブートローダーなどのプロジェクトと関連ドキュメントを含み、開発者が迅速にアプリケーションを構築できるよう支援します。
|
|
| リリースノート | RZ/A2M Simple Applications Package (Arm Development Studio)
RZ/A2M Simple Applications Packageは、Arm DS環境でRZ/A2MのDRP、カメラ入力、LCD表示、Ethernet、USB、SDHI、音声入出力など主要機能を迅速に評価できるサンプルを提供します。本パッケージには初期化、FreeRTOS、カメラ表示、DRP処理、通信、ストレージ、PWM、RTC、SPI、タッチパネル、ブートローダなどのプロジェクト一式を含み、RZ/A2Mアプリ開発を効率化します。
|
|
| リリースノート | RZ/A2M Simple Applications Package (IAR Embedded Workbench for Arm)
RZ/A2M Simple Applications Packageは、IAR環境でRZ/A2MのDRP、カメラ入力、LCD表示、通信、ストレージ、オーディオなど主要機能を簡単に評価・実装できる多数のサンプルを提供します。本パッケージには初期化、FreeRTOS、カメラ表示、DRP処理、Ethernet、USB、SDHI、PWM、RTC、SPI、タッチパネル、音声入出力、ブートローダなどのプロジェクト一式を含み、RZ/A2Mアプリ開発の迅速な立ち上げを支援します。
|
|
| リリースノート | RZ/A2M Simple Applications Package for GR-MANGO
RZ/A2M Simple Applications Package for GR‑MANGOは、カメラ入力、表示、DRP画像処理、JCU高速JPEGデコード、スプライト描画、通信、ストレージ、音声入出力などRZ/A2Mの主要機能を迅速に評価できます。本パッケージには初期化、FreeRTOSブリンキー、カメラ表示、DRP各種処理、JCU、Sprite Engine、Ethernet、USB、SDHI、RTC、PWM、RSPI、SSIF、FW Updateなどのサンプル一式と関連ドキュメントを含み、GR‑MANGO上のアプリ開発を容易にします。
|
|
| リリースノート | RZ/A2M Software Core Package
RZ/A2M Software Core Packageは、RZ/A2M向けの主要ドライバ、ミドルウェア、FreeRTOSベースのOS抽象化を提供し、カメラ入力、表示、通信、ストレージなどの機能追加を容易にします。本パッケージには各種デバイスドライバ（GPIO、MIPI、VDC、DRP、Ethernet、USB、SDHIなど）とミドルウェア構成ファイルが含まれ、アプリケーションパッケージへの統合を支援します。
|
|
| クイックスタートガイド | RZ/A2M グループ RZ/A2M Software Package Quick Start Guide
|
|
| クイックスタートガイド | RZ/A2Mグループ RZ/A2M Software Package for GR-MANGO クイックスタートガイド
|
|
| クイックスタートガイド | PDF 5.10 MB English | |
| ツールニュース－リリース | PDF 321 KB English | |
| ツールニュース－リリース | PDF 293 KB English | |
| アプリケーションノート |
PDF
1.25 MB
English
AI生成コンテンツ:
RZ/A2MのSPIマルチI/Oバスコントローラ（SPIBSC）を用いたOctaFlashからのブート方法を説明する。ブートモード4（1.8VのOctal-SPIフラッシュブート）での起動手順を示し、内蔵ROMプログラムの実行からSPIBSCの有効化、OctaFlash内のローダプログラムの実行、ローダの内蔵RAMへの転送、SPIBSCおよびOctaFlashの設定変更、そしてユーザアプリケーションへの分岐までを解説する。ハードウェア構成やソフトウェア設定、サンプルコードの構成、OctaFlashのコマンドやレジスタのカスタマイズ方法も含む。
|
|
| アプリケーションノート |
PDF
1.04 MB
English
AI生成コンテンツ:
RS-CANFDサンプルプログラムは、RZ/A2M MCU上でRS-CANFDドライバを使用したCAN FD通信を示します。主な動作例として、送受信動作、ゲートウェイ動作、外部ループバックテストの3つを扱います。ハードウェア・ソフトウェア構成、CANトランシーバや発振器などの周辺機能、動作条件（クロック周波数や電源電圧）を詳細に記載。APIを用いた初期設定や通信制御方法も説明。CPUボードとSUBボードを用いたシステム構成で、CANチャネルと外部クロックの利用方法を示します。RZ/A2MでのCAN FD通信実装と検証に役立ちます。
|
|
| ツールニュース－リリース | PDF 283 KB English | |
| ツールニュース－リリース | PDF 338 KB English | |
| マニュアル－ソフトウェア | PDF 831 KB English | |
| マニュアル－開発ツール | PDF 4.97 MB English | |
| ツールニュース－リリース | PDF 324 KB English | |
| アプリケーションノート |
PDF
727 KB
English
AI生成コンテンツ:
本資料は、RZ/A2Mプラットフォームを用いて2Dバーコードをデコードするサンプルプログラムを解説する。1280x720ピクセル、30fpsのベイヤー形式画像を取得し、露光制御、デモザイク、ノイズ除去、鮮鋭化、ガンマ補正を含む簡易ISP処理でグレースケール画像に変換する。その後、ZXingライブラリを用いてQRコードをスキャンし、二値化やリードソロモン符号のデコード処理をDRPで効率的に実行する。DRPライブラリは画像処理や誤り訂正機能を提供し、動作確認環境も示されている。
|
|
| アプリケーションノート |
PDF
915 KB
English
AI生成コンテンツ:
RZ/A2MプラットフォームのDRPを用いて、画像中の物体輪郭を検出するサンプルプログラムについて説明している。カメラで撮影した画像をリアルタイムで処理し、簡易ISPにより屋内外の明るさに左右されずに物体検出を行う。検出結果はモニタに出力され、CPU処理より高速な処理が可能。動作条件にはクロック周波数や電圧、開発環境が含まれ、Raspberry Pi Camera V2を使用しRZ/A2M評価ボードで動作する。入出力仕様や画像処理の詳細も解説されている。
|
|
| アプリケーションノート |
PDF
638 KB
English
AI生成コンテンツ:
ベイヤー形式で640x480、60fpsでキャプチャされた画像を、RZ/A2MのDRP上のSimple ISPライブラリを用いてYCbCr422形式の30fps画像に変換します。色補正、ノイズ除去（3Dノイズリダクション含む）、デモザイク、ガンマ補正、鮮鋭化を行い、高品質な画像を実現します。RZ/A2Mマイコンを用い、Raspberry Pi Camera V2とFull-WXGA対応モニタを接続。DRPライブラリが画像処理機能を提供し、システム構成や処理概要、動作環境、各処理の詳細を解説しています。
|
|
| アプリケーションノート |
PDF
877 KB
English
AI生成コンテンツ:
顔画像からISO/IEC 19794-6:2011準拠の虹彩画像を抽出する虹彩検出サンプルプログラムを提供する。Simple ISPを用いて屋内外の明るさに影響されず虹彩を検出し、目の至近距離撮影を必要としない。RZ/A2MのDRPを活用しリアルタイム処理を実現。複数のカメラに対応し、動作環境や使用ソフトウェア条件も明示。FreeRTOSを組み込みOSとして同梱する。
|
|
| クイックスタートガイド | PDF 674 KB English | |
| ツールニュース－リリース | PDF 284 KB English | |
| ツールニュース－リリース | PDF 241 KB English | |
| ツールニュース－リリース | PDF 463 KB English | |
| クイックスタートガイド | PDF 1.07 MB | |
| ツールニュース－リリース | PDF 179 KB English | |
| クイックスタートガイド | PDF 814 KB | |
| ツールニュース－リリース | PDF 458 KB English | |
| ツールニュース－リリース | PDF 177 KB English | |
| ツールニュース－リリース | PDF 273 KB English | |
| ツールニュース－リリース | PDF 170 KB English | |
| ツールニュース－リリース | PDF 165 KB English | |
|
40件
|
||
設計・開発
サンプルコード
サンプルコード
フィルター
|
||
|---|---|---|
| 分類 | タイトル | 日時 日時 |
| サンプルコード | RZ/A2M 2D Barcode Package
アプリケーション:
民生機器全般, 産業用機器
Compiler:
GNU ARM Embedded, ICCARM
Function:
Application Example, BSP, HMI, I/O or Pin, Memory, OS, Other peripherals, Software Package, Timer
IDE:
e2 studio, IAR EWARM
RZ/A2M 2D Barcode Packageは、DRPを用いた高速な2Dバーコード検出とQRコードデコードを実現するサンプルプログラムを提供し、カメラ入力から画像処理、表示までをオンチップRAM上で動作させます。必要なDRPライブラリ、デバイスドライバ、ZXingベースのデコード機能を含み、FreeRTOS環境での画像認識アプリ開発を支援します。
|
|
| サンプルコード | RZ/A2M 2D Barcode Package for GR-MANGO
アプリケーション:
民生機器全般, 産業用機器
Compiler:
GNU ARM Embedded, ICCARM
Function:
Application Example, BSP, HMI, I/O or Pin, Memory, OS, Other peripherals, Software Package, Timer
IDE:
e2 studio, IAR EWARM
RZ/A2M 2D Barcode Packageは、GR‑MANGO上でDRPとZXingライブラリを使って2Dバーコード（QR）を高速に検出・デコードします。カメラ入力、画像前処理、表示まで一連の処理を実装します。本パッケージには2D Barcode Sample、DRP Driver、DRP Library、Quick Start Guideが含まれ、RZ/A2Mでの画像認識アプリ開発を容易にします。
|
|
| サンプルコード | RZ/A2M IRIS Package
アプリケーション:
民生機器全般, 産業用機器
Compiler:
GNU ARM Embedded, ICCARM
Function:
Application Example, BSP, HMI, I/O or Pin, Memory, OS, Other peripherals, Software Package, Timer
IDE:
e2 studio, IAR EWARM
RZ/A2M IRIS Packageは、DRPを活用してカメラ画像から虹彩領域を高速抽出するサンプルプログラムを提供し、RZ/A2Mの画像処理機能を容易に利用できる環境を整えます。本パッケージにはIRIS検出アプリ、DRPドライバ／ライブラリ、クイックスタートガイドなど開発に必要なファイル一式を含みます。
|
|
| サンプルコード | RZ/A2M IRIS Package for GR-MANGO
アプリケーション:
民生機器全般, 産業用機器
Compiler:
GNU ARM Embedded, ICCARM
Function:
Application Example, BSP, HMI, I/O or Pin, Memory, OS, Other peripherals, Software Package, Timer
IDE:
e2 studio, IAR EWARM
RZ/A2M IRIS Packageは、DRPを使ってカメラ画像から虹彩領域を高速に検出し、GR‑MANGO上でリアルタイム処理を実現します。本パッケージにはIRIS検出アプリ、DRPドライバ、DRPライブラリ、GR‑MANGO向けクイックスタートガイドが含まれ、RZ/A2Mベースのバイオメトリクス・画像解析アプリの開発を容易にします。
|
|
| サンプルコード | RZ/A2M SDIO Wi-Fi Package
アプリケーション:
民生機器全般, 産業用機器
Compiler:
GNU ARM Embedded, ICCARM
Function:
Application Example, BSP, HMI, I/O or Pin, Memory, OS, Other peripherals, Software Package, Timer
IDE:
e2 studio, IAR EWARM
RZ/A2M SDIO Wi‑Fi Packageは、SX‑SDMACモジュールを用いた画像ストリーミングとWi‑Fi評価を可能にし、SDIOドライバとFreeRTOS上で通信機能を実装する方法を示します。本パッケージにはWi‑Fi画像転送サンプル、Wi‑Fi評価サンプル、SX‑SDMACドライバコンポーネントが含まれ、RZ/A2Mでの無線アプリ開発を効率化します。
|
|
| サンプルコード | RZ/A2M SDIO Wi-Fi Package (IAR Embedded Workbench for Arm)
アプリケーション:
民生機器全般, 産業用機器
Compiler:
GNU ARM Embedded, ICCARM
Function:
Application Example, BSP, HMI, I/O or Pin, Memory, OS, Other peripherals, Software Package, Timer
IDE:
e2 studio, IAR EWARM
RZ/A2M SDIO Wi‑Fi Packageは、SX‑SDMAC Wi‑Fiモジュールを使って画像をワイヤレス転送できるアプリケーションを提供し、SDIOドライバとFreeRTOS上でWi‑Fi通信を評価できます。本パッケージにはWi‑Fi画像転送サンプルと評価用サンプル、クイックスタートガイドが含まれ、RZ/A2Mでの無線機能開発を容易にします。
|
|
| サンプルコード | RZ/A2M SDIO Wi-Fi パッケージ for GR-MANGO
アプリケーション:
民生機器全般, 産業用機器
Compiler:
GNU ARM Embedded, ICCARM
Function:
Application Example, BSP, HMI, I/O or Pin, Memory, OS, Other peripherals, Software Package, Timer
IDE:
e2 studio, IAR EWARM
RZ/A2M SDIO Wi‑Fi Package for GR‑MANGOは、SX‑SDMACモジュールを使った画像ストリーミングとWi‑Fi評価を可能にし、SDIO経由で無線通信を実装する方法を示します。本パッケージにはWi‑Fi画像転送サンプル、Wi‑Fi評価サンプル、SX‑SDMAC/Octabus各ドライバコンポーネントが含まれ、GR‑MANGO上でのWi‑Fi機能開発を支援します。
|
|
| サンプルコード | RZ/A2M Simple Applications Package
アプリケーション:
民生機器全般, 産業用機器
Compiler:
GNU ARM Embedded, ICCARM
Function:
Application Example, BSP, HMI, I/O or Pin, Memory, OS, Other peripherals, Software Package, Timer
IDE:
e2 studio, IAR EWARM
RZ/A2M Simple Applications Packageは、Arm DS環境で動作する各種サンプルアプリを提供し、カメラ入力、LCD表示、DRP処理、Ethernet、FreeRTOS活用などRZ/A2M機能の実装を容易にします。本パッケージにはLED点滅、カメラ表示、DRP基本処理、Ethernet、低消費電力、ESP32 Wi-Fi、ブートローダーなどのプロジェクトと関連ドキュメントを含み、開発者が迅速にアプリケーションを構築できるよう支援します。
|
|
| サンプルコード | RZ/A2M Simple Applications Package (Arm Development Studio)
アプリケーション:
民生機器全般, 産業用機器
Compiler:
GNU ARM Embedded, ICCARM
Function:
Application Example, BSP, HMI, I/O or Pin, Memory, OS, Other peripherals, Software Package, Timer
IDE:
e2 studio, IAR EWARM
RZ/A2M Simple Applications Packageは、Arm DS環境でRZ/A2MのDRP、カメラ入力、LCD表示、Ethernet、USB、SDHI、音声入出力など主要機能を迅速に評価できるサンプルを提供します。本パッケージには初期化、FreeRTOS、カメラ表示、DRP処理、通信、ストレージ、PWM、RTC、SPI、タッチパネル、ブートローダなどのプロジェクト一式を含み、RZ/A2Mアプリ開発を効率化します。
|
|
| サンプルコード | RZ/A2M Simple Applications Package (IAR Embedded Workbench for Arm)
RZ/A2M Simple Applications Packageは、IAR環境でRZ/A2MのDRP、カメラ入力、LCD表示、通信、ストレージ、オーディオなど主要機能を簡単に評価・実装できる多数のサンプルを提供します。本パッケージには初期化、FreeRTOS、カメラ表示、DRP処理、Ethernet、USB、SDHI、PWM、RTC、SPI、タッチパネル、音声入出力、ブートローダなどのプロジェクト一式を含み、RZ/A2Mアプリ開発の迅速な立ち上げを支援します。
|
|
| サンプルコード | RZ/A2M Simple Applications Package for GR-MANGO
アプリケーション:
民生機器全般
Compiler:
GNU ARM Embedded, ICCARM
Function:
Application Example, BSP, HMI, I/O or Pin, Memory, OS, Other peripherals, Software Package, Timer
IDE:
e2 studio, IAR EWARM
RZ/A2M Simple Applications Package for GR‑MANGOは、カメラ入力、表示、DRP画像処理、JCU高速JPEGデコード、スプライト描画、通信、ストレージ、音声入出力などRZ/A2Mの主要機能を迅速に評価できます。本パッケージには初期化、FreeRTOSブリンキー、カメラ表示、DRP各種処理、JCU、Sprite Engine、Ethernet、USB、SDHI、RTC、PWM、RSPI、SSIF、FW Updateなどのサンプル一式と関連ドキュメントを含み、GR‑MANGO上のアプリ開発を容易にします。
|
|
| サンプルコード | RZ/A2M Software Core Package
アプリケーション:
民生機器全般, 産業用機器
Compiler:
GNU ARM Embedded
Function:
Application Example, BSP, HMI, I/O or Pin, Memory, OS, Other peripherals, Software Package, Timer
IDE:
e2 studio
RZ/A2M Software Core Packageは、RZ/A2M向けの主要ドライバ、ミドルウェア、FreeRTOSベースのOS抽象化を提供し、カメラ入力、表示、通信、ストレージなどの機能追加を容易にします。本パッケージには各種デバイスドライバ（GPIO、MIPI、VDC、DRP、Ethernet、USB、SDHIなど）とミドルウェア構成ファイルが含まれ、アプリケーションパッケージへの統合を支援します。
|
|
| サンプルコード |
[Software=RZ Software Development Kit],[Toolchains=GNU Arm Embedded]
English
アプリケーション:
産業用機器
Compiler:
GNU ARM Embedded
Function:
Application Example, BSP, HMI, I/O or Pin, Memory, OS, Other peripherals, Software Package, Timer
IDE:
e2 studio
|
|
| サンプルコード | RZ/A2Mグループ SPIマルチI/Oバスコントローラを使用したOctaFlash™からのブート例 Rev.1.00 - サンプルコード
|
|
| サンプルコード | RZ/A2M グループ RS-CANFD サンプルプログラムアプリケーションノート Rev.1.01 - サンプルコード
アプリケーション:
民生機器全般, 産業用機器
Compiler:
GNU ARM Embedded
Function:
Communication Interface
IDE:
e2 studio
|
|
|
15件
|
||
詳細情報

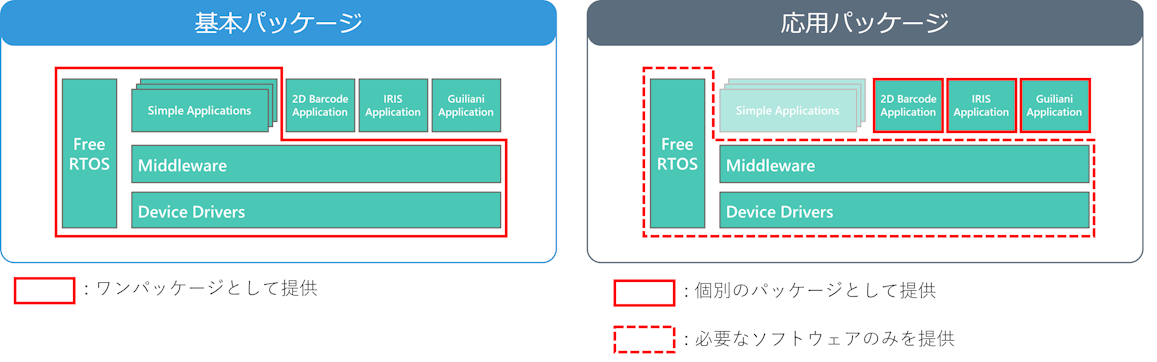

RZ/A2M Software Packageの構成
RZ/A2M Software Packageは、基本パッケージと応用パッケージで構成されています。
画像
基本パッケージは、RZ/A2M Software Packageがサポートするすべてのドライバソフトウェアと、それらを使用するサンプルアプリケーションプログラムを含むパッケージです。
応用パッケージは、特定用途向けに個別パッケージとして提供されます。 各パッケージには、サンプルアプリケーションと、それを動作させるために必要なドライバソフトウェアが含まれています。
各パッケージでサポートされる機能については、以下の表をご参照ください。
| 項目 | 基本機能 | 基本 パッケージ | 応用パッケージ | ||||
|---|---|---|---|---|---|---|---|
| RZ/A2M Simple Applications Package | RZ/A2M 2D Barcode Package | RZ/A2M IRIS Package | RZ/A2M SDIO Wi-Fi Package | RZ/A2M Trusted Secure IP Package | RZ/A2M FreeRTOS OTA Package | ||
| OS | FreeRTOS (Kernel) | check | check | check | check | check | |
| ミドルウェア | File System (FatFS) | check | |||||
| TCP/IP Protocol Stack | check | check | check | ||||
| System | Standby Mode Management | check | |||||
| Firmware Update (UART) | check | ||||||
| FreeRTOS Over-the-Air（OTA） | check | ||||||
| Timer | OS Timer | check | check | check | check | check | check |
| PWM | check | ||||||
| Image processing | Camera | check | check | check | check | ||
| DRP Library (Pre-processing) | check | check | check | check | |||
| Graphics IP | JPEG Codec | check | check | ||||
| LCD (Display) | check | check | check | ||||
| 2D Graphics (Hardware Acceleration) | |||||||
| Interface | Serial Communication (I2C) | check | check | check | check | check | check |
| Serial Communication (UART) | check | check | check | check | check | ||
| Serial Communication (SPI) | check | ||||||
| Serial Sound Interface (SSIF) | check | ||||||
| Ethernet | check | check | |||||
| Wi-Fi (UART) | check | ||||||
| Wi-Fi (SDIO) | check | check | |||||
| USB Host (HID, MSC) | check | ||||||
| USB Function (CDC) | check | ||||||
| SD Memory Card (*1) | check | ||||||
| SDIO (*1) | check | check | check | ||||
| HyperBus | check | check | check | check | |||
| Touch Screen | check | ||||||
| Analog | A/D Converter | check | check | check | |||
| セキュリティ | Trusted Secure IP | check | check | ||||
*1 : UHS-Iモードのご利用に関してはお問い合わせください。
*2 : ハードウェアアクセラレーションが必要な場合は、Guiliani Fullバージョンをご使用ください。
*3 :HID 機能のみを含みます。
動作環境
| 統合開発環境 | e2 studio |
|---|---|
| コンパイラ | GNU Arm Embedded Toolchain |
| サポートボード | RZ/A2M Evaluation Board Kit |
| エミュレータ | J-Link LITE（ボードに同梱。本J-Link LITEは他のボードでは使用できません） |
| 開発支援ツール | スマートコンフィギュレーター、 ディスプレイ対応開発支援ツール QE for Display、 カメラ対応開発支援ツール QE for Camera |
パッケージ情報
各パッケージに含まれる機能に応じて、適切なパッケージを選択してダウンロードしてください。
[基本パッケージ]
RZ/A2M Simple Applications Packageは、RZ/A2Mに搭載されている各IPのドライバソフトウェアおよびサンプルアプリケーションプログラムを含む、基本ソフトウェアパッケージです。
| ソフトウェアパッケージ名 | ソリューション特徴 | タイプ名 | ダウンロードする |
|---|---|---|---|
| RZ/A2M Simple Applications Package (PDF | English, 日本語)) | 基本パッケージには、以下の各ドライバおよび各ミドルウェアの使用例が含まれています。
[同梱ソフトウェア]
| R01AN5348 | [文書:1293926] |
（*1）Wi-Fi機能を使用するには、 UART経由でDigilent社製Pmod EPS32モジュール を接続する必要があります。
（*2）UHS-Iモードのご利用に関しては お問い合わせください。 SD ホスト関連製品を開発するには、SD Host/Ancillary Product License Agreement（SD HALA） の締結が必要です。
[応用パッケージ]
特定用途向けのソフトウェアパッケージとして、以下を提供しています。
| ソフトウェアパッケージ名 | ソリューション特徴 | タイプ名 | ダウンロードする |
|---|---|---|---|
| RZ/A2M 2D Barcode Package (PDF | English, 日本語)) | 本プロジェクトファイルには、2Dバーコードのデコード機能向けDRPライブラリのサンプル使用例が含まれています。 [同梱ソフトウェア]
| R01AN4487 | RZ/A2M 2D Barcode Package (ZIP | English, 日本語) |
| RZ/A2M IRIS Package (PDF | English, 日本語)) | 本プロジェクトファイルには、虹彩（IRIS）認証および簡易 ISP 向け DRP ライブラリのサンプル使用例が含まれています。 [同梱ソフトウェア]
| R01AN4584 | RZ/A2M IRIS Package (ZIP | English, 日本語) |
| RZ/A2M SDIO Wi-Fi Package (PDF | English, 日本語)) | SDIO Wi-Fiモジュールを介して、MIPIカメラで取得した画像をストリーミングする機能のサンプルです。 (*1) [同梱ソフトウェア]
| R01AN5348 | 詳しくはこちら |
| RZ/A2M FreeRTOS OTA Package | リモート環境からファームウェアを無線で更新するために、Amazon Web Services（AWS）の FreeRTOS Over-the-Air（OTA）アップデート機能を使用するサンプルです。
| — | Getting Started with the Renesas RZ/A2M Evaluation Board Kit ( R01QS0038EJ0103 ) (PDF) |
| RZ/A2M Trusted Secure IP Package | セキュアブート機能向けのRZ/A2M Trusted Secure IPドライバ、ならびにセキュリティ機能（RSA、AES、CMAC、SHA、DRBG）およびTLS1.2を用いたセキュア通信のサンプルです。 （*2）本パッケージの入手については、右側のリンクからお問い合わせください。
| R01AN4490 | お問い合わせ |
（*1）SDIOをUHS-Iモードでご利用されたい場合は、お問い合わせください。 UHS-Iモードで使用するには、SDカードをmicroSDスロットに挿入する変換アダプタが必要です。
（*2）RZ/A2M Trusted Secure IPは、Cryptographic Algorithm Validation Program（CAVP）の認証を取得しています。 認証済み暗号アルゴリズムの詳細については、 CAVPのウェブサイトをご参照ください。
e2 studioでは、スマート・コンフィグレータを使用することで、追加の周辺機能やドライバソフトウェアをユーザの既存プロジェクトに容易に追加できます。 詳細については、各アプリケーションパッケージに含まれるRZ/A2M スマート・コンフィグレータ ユーザーガイド: e² studio 編 (R20AN0583JJ0101) (PDF | English, 日本語)をご参照ください。
e2 studioを使用しないユーザ向けに、周辺機能やドライバソフトウェアをユーザのプロジェクトへ追加できる RZ/A2M Software Core Package (ZIP | English, 日本語) を提供しています。 本パッケージには、RZ/A2M向けのドライバソフトウェア、ミドルウェア、およびRTOSが含まれています。
すべてのパッケージには、RZ/A2M Evaluation Board Kit向けのブートプログラムがバイナリ形式で含まれています。 ブートプログラムのソースコードを入手するには、RZ/A2M Group Example of Booting from Serial Flash Memory Rev.1.20 - Sample Code (ZIP)をダウンロードしてください。
IAR C/C++ Compiler™対応版
RZ/A2M Software PackageのGCC版に加え、IAR開発環境の利用を希望するお客様向けに、IAR C/C++ Compiler対応版も提供しています。
Arm® Compiler対応版
RZ/A2M Software PackageのGCC版に加え、Arm開発環境の利用を希望するお客様向けに、Arm Compiler対応版も提供しています。
RZ/A2M Software Package for GR-MANGO
より簡単にRZ/A2Mの開発を行える環境として、RZ/A2M Software Package for GR-MANGO、基本パッケージ、および 応用パッケージを提供しています。 ユーザプログラムはドラッグ＆ドロップで書き込むことができ、インサーキットエミュレータなしで迅速なプロトタイピングを開始できます。 同梱サンプルアプリケーションの詳細については、以下のリリースノートをご参照ください。
[リリースノート]
- RZ/A2M Simple Applications Package for GR-MANGO (PDF | English, 日本語)
- RZ/A2M 2D Barcode Package for GR-MANGO (PDF | English, 日本語)
- RZ/A2M IRIS Package for GR-MANGO (PDF | English, 日本語)
- RZ/A2M SDIO Wi-Fi パッケージ for GR-MANGO (PDF | English, 日本語)
【クイックスタートガイド】
[ダウンロード]
- RZ/A2M Simple Applications Package for GR-MANGO (ZIP | English, 日本語)
- RZ/A2M 2D Barcode Package for GR-MANGO (ZIP | English, 日本語)
- RZ/A2M IRIS Package for GR-MANGO (ZIP | English, 日本語)
- RZ/A2M SDIO Wi-Fi パッケージ for GR-MANGO (ZIP | English, 日本語)
パートナーツール
| パートナーツール | 説明 | 詳細/入手先 |
|---|---|---|
| H.264デコード [株式会社テクノ マセマティカル] | RZ/A の内蔵RAMを使用して、H.264 WVGA（800×480）@30fps の再生を実現します。 2MB未満のRAMで再生が可能です。 | お問い合わせ |
関連情報
（注）FreeRTOS™は、Amazon Web Services, Inc.の商標です。
IAR C/C++ Compiler™は、IAR Systems ABの商標です。
ArmはArm株式会社の登録商標です。®
