特長
- SPIまたはアナログインタフェースを統合した4チャネル128GbaudリニアTIA
- 差動ゲイン：50Ω～2,300Ω（標準）
- ダイナミックレンジ >30dB
- 調整可能な3dB帯域幅 >75GHz
- 自動／手動ゲイン制御、出力電圧制御、ピーク検出、RSSIおよび入力電流モニタ、シャットダウン機能
- 低全高調波歪み（THD）、低クロストーク、低消費電力
- 出力振幅のクリッピング機能により過大出力を防止可能で、クリッピングレベルはSPI経由で設定可能

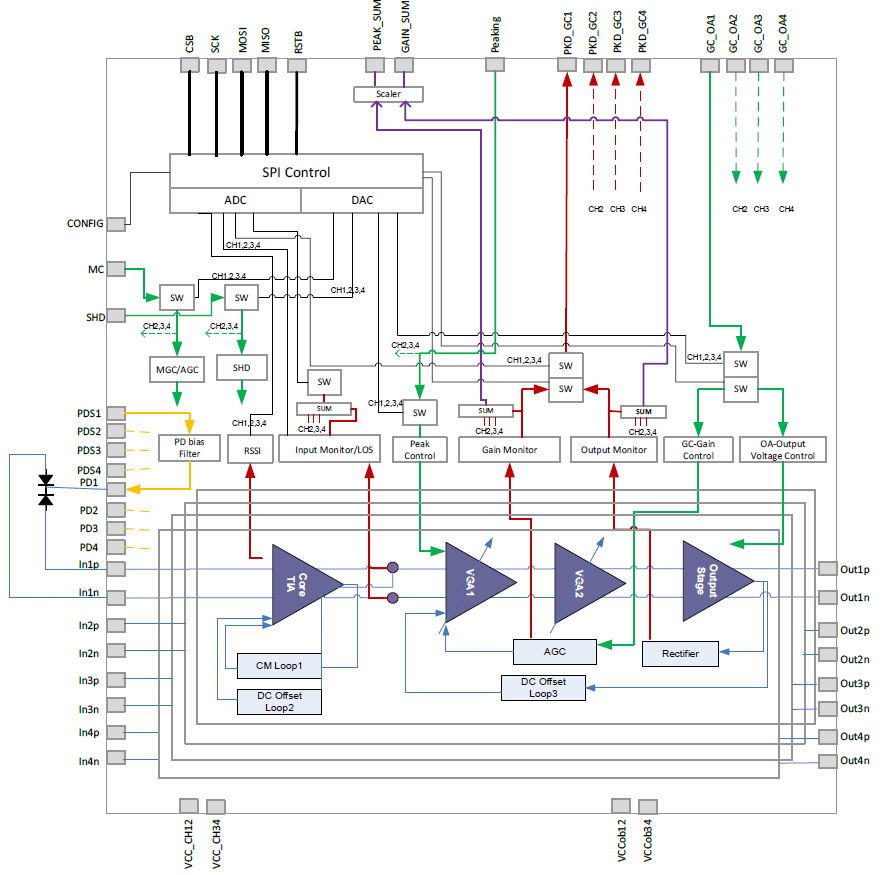

RG8G31420 Block Diagram
説明
RG8G31420は、XI、XQ、YI、YQ各チャネル向けに4レーンのTIAを統合した128Gbaudリニアトランスインピーダンスアンプ（TIA）チップです。 単一ダイ上に、800G以上対応コヒーレント用途向けのDC制御用デジタルインタフェース回路も内蔵しています。 TIAの電気特性、機能、および物理寸法は、マイクロICRやIC-TROSAなどの光サブアセンブリを搭載する小型フォームファクタ（SFF）統合光モジュールに最適化されています。
パラメータ
| 属性 | 値 |
|---|---|
| Function | Linear TIA |
| Data Rate Max (Gbps) | 128 |
| Channels (#) | 4 |
パッケージオプション
| Pkg. Type |
|---|
| WAFER |
製品比較
アプリケーション
- 800G以上対応の128Gbaud高次QAM変調方式コヒーレントシステム
| 型名 | 状態 | サンプル | 在庫 | パッケージ | 参考価格（米ドル） | Lead Count (#) | Carrier Type | Pb (Lead) Free | Pb Free Category | Temp. Range (°C) |
|---|---|---|---|---|---|---|---|---|---|---|
| RG8G31420DTGWT | Active | Available | 在庫切れ | WAFER | 1ku | $315 | 0 | WFP | Yes | e3 Sn | -5 to 105°C |
読込中
ログイン後、ご登録が可能となります。
- データシート－簡略版英語RG8G31420 Short-Form DatasheetRECOMMENDEDPDF 247 KB R15DO0008EU0100 Rev.1.00 2026年2月09日The RG8G31420 is a quad‑channel 128Gbaud linear TIA featuring wide bandwidth, low noise, high linearity, high transimpedance gain and wide dynamic range. Integrated SPI interfaces support automatic and manual gain control switch, output voltage control, peak detection, input current monitor and shutdown functionalities. Those features enable compact and high-performance optical sub-assemblies such as micro-ICR and IC-TROSA for coherent 800G-1.2T systems.
- データシート英語RG8G31420 DatasheetRECOMMENDEDThe RG8G31420 is a quad‑channel 128Gbaud linear TIA featuring wide bandwidth, low noise, high linearity, high transimpedance gain and wide dynamic range. Integrated SPI interfaces support automatic and manual gain control switch, output voltage control, peak detection, input current monitor and shutdown functionalities. Those features enable compact and high-performance optical sub-assemblies such as micro-ICR and IC-TROSA for coherent 800G-1.2T systems.
- データシート－簡略版英語RG8G31420 Short-Form DatasheetRECOMMENDEDPDF 247 KB R15DO0008EU0100 Rev.1.00 2026年2月09日The RG8G31420 is a quad‑channel 128Gbaud linear TIA featuring wide bandwidth, low noise, high linearity, high transimpedance gain and wide dynamic range. Integrated SPI interfaces support automatic and manual gain control switch, output voltage control, peak detection, input current monitor and shutdown functionalities. Those features enable compact and high-performance optical sub-assemblies such as micro-ICR and IC-TROSA for coherent 800G-1.2T systems.
- データシート英語RG8G31420 DatasheetRECOMMENDEDThe RG8G31420 is a quad‑channel 128Gbaud linear TIA featuring wide bandwidth, low noise, high linearity, high transimpedance gain and wide dynamic range. Integrated SPI interfaces support automatic and manual gain control switch, output voltage control, peak detection, input current monitor and shutdown functionalities. Those features enable compact and high-performance optical sub-assemblies such as micro-ICR and IC-TROSA for coherent 800G-1.2T systems.
