概要
説明
ZSSC3286評価キットは、 ZSSC3286 センサーシグナルコンディショナ(SSC)ICの設定、補正、および評価に必要なハードウェアを提供します。 付属のRH4Z2501-PMODボード(Pmod™インターフェースを備えたIO-Link物理層トランシーバーボード)と2チャネルIO-Linkマスターを使用して、ZSSC3286評価ボードにソケットされたZSSC3286 ICとIO-Linkを介して接続し、ユーザーのPCは、USB経由でZSSC3286 ICと通信できます。 さらに、ZSSC3286評価キットには、I²Cを介した設定用のSSC通信ボードが含まれています。
評価キットのソフトウェアは、オンラインで無料でダウンロードできます。
類似製品との比較を容易にするため、このモジュラキットは他のルネサス製デバイスと互換性があります。 詳細については、 最寄りの営業担当者 にお問い合わせください。
キット同梱品
このZSSC3286は、IO-Linkセンシングアプリケーションを設計するためのオールインワン評価システムです。 システムには、次のコンポーネントが含まれています。

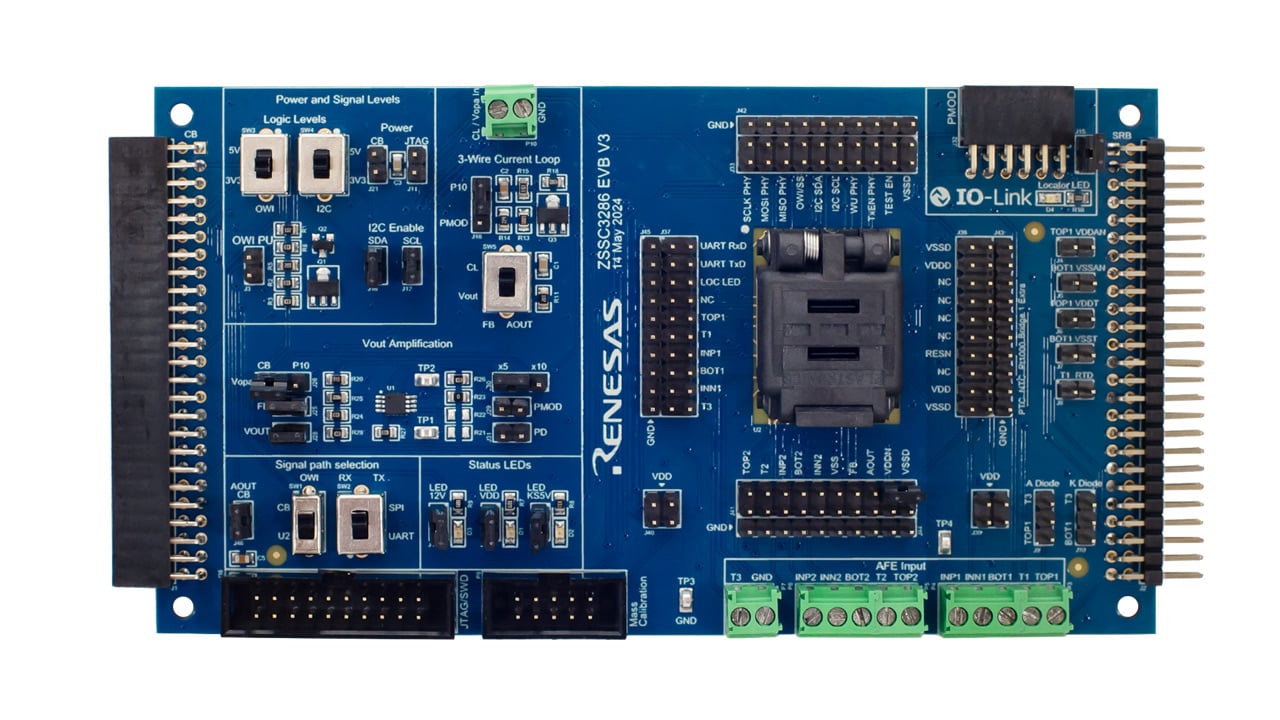

- ZSSC3286評価ボード
- SSC通信ボード
- SSCセンサー素子代替ボード
- CCE4510 IO-Linkマスターボード
- RH4Z2501-PMODボード
- ZSSC3286サンプル(5個入)
- USBおよびIO-Linkケーブル
- ピンセット
- ZSSC3286 IO-Linkデバイスディスクリプション(IODD)ジェネレータを含むソフトウェア
特長
- スターターキット一式
- USBポートへのフルチェーン接続
- IO-LinkおよびI²Cインターフェースを介したZSSC3286 SSCの機能評価
- 各種設定とキャリブレーション
- ZSSC3286ファームウェアアップデート
アプリケーション
設計・開発
