概要
説明

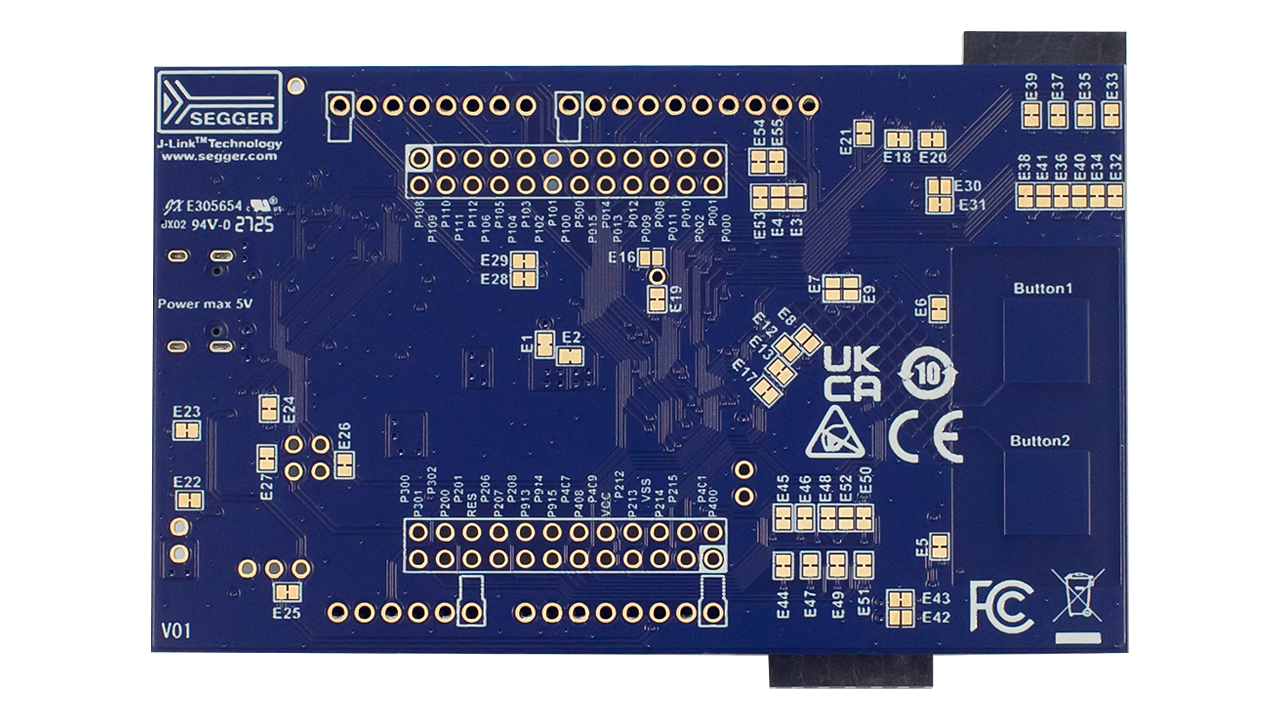

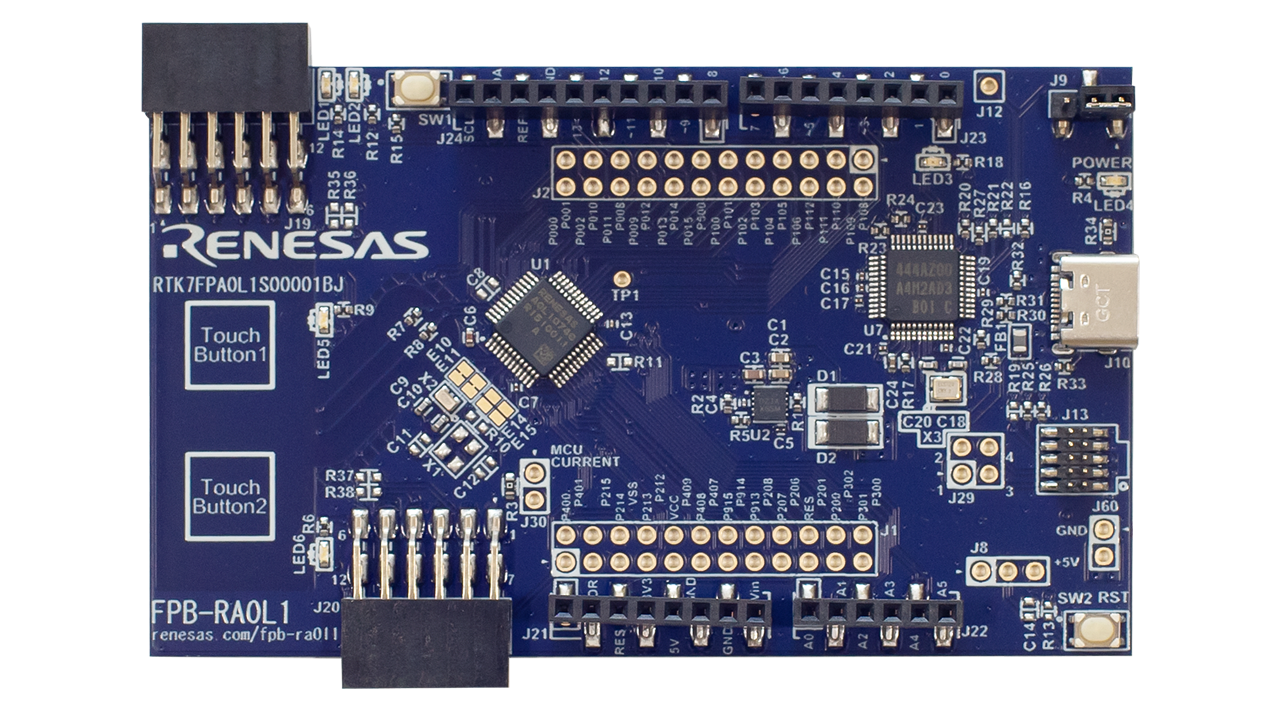

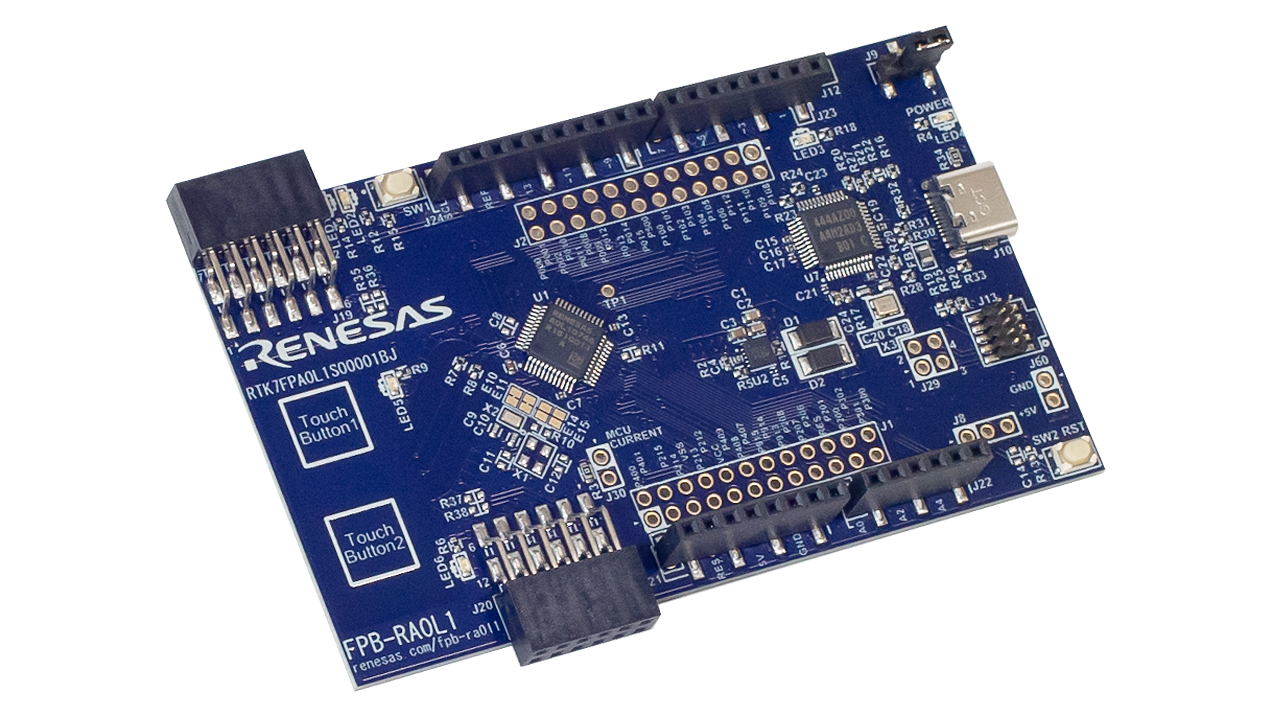

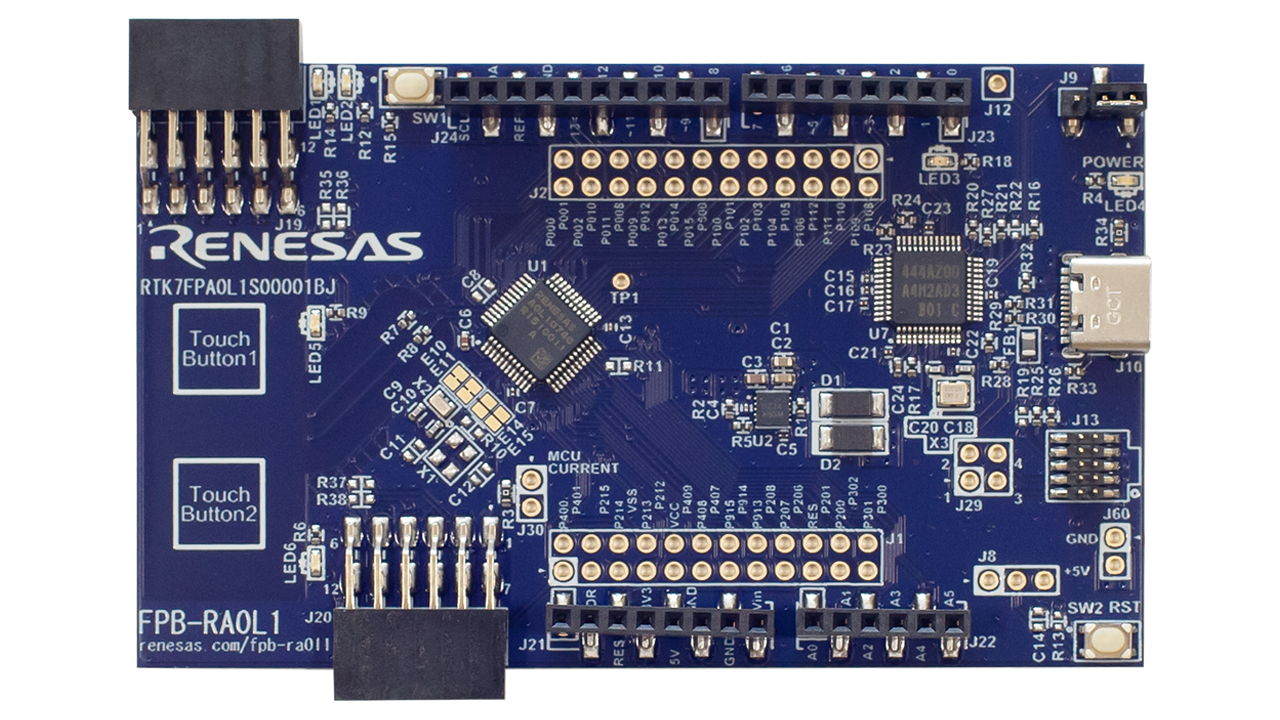

RA0L1 Fast Prototyping Boardは、RA0L1 MCUを搭載し様々なアプリケーションの試作開発に特化した評価ボードです。SEGGER J-Link™エミュレータ回路をボードに内蔵しており、追加のツールを必要とせずにプログラムの書き込み/デバッグが可能です。さらにArduino Uno™およびPmod™インタフェースを標準搭載、マイコンの全ピンにアクセス可能なスルーホールなど、高い拡張性を有しています。2つの静電容量式タッチボタンを搭載し、簡易的な静電容量式タッチ機能を使用するアプリケーションの開発も可能です。
注意：本製品には簡易評価用にタッチボタンを2つ付属しておりますが、実際のボード設計にあたってはアプリケーションノート 静電容量センサマイコン 静電容量タッチ電極デザインガイド (R30AN0389) をご確認の上、RA0L1搭載静電容量タッチ評価システム(RSSK-RA0L1)を使用して評価を行ってください。
特長
- 32ビットマイコンRA0L1(R7FA0L1074CFL)を搭載
- 32MHz, Arm® Cortex®-M23 Core
- ROM: 64KB, RAM: 16KB, Data Flash: 1KB
- 48-pin LFQFP (7mm x 7mm x 1.7mm, 0.5mm pitch)
- オンボードSEGGER J-Link™エミュレータ回路を搭載し、追加のツール不要でプログラムの書き込み/デバッグが可能
- マイコンの全ピンにアクセス可能
- Arduino Uno™およびPmod™インタフェース
- 2つの静電容量式タッチボタン
- 小型基板:56mm x 93mm
- 各種RA0L1開発環境に対応
- キット同封品 : FPB-RA0L1 v1 ボード, USB 2.0 Type-C™ケーブル(Type-C オス - Type-C オス)
アプリケーション
ドキュメント
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| マニュアル－開発ツール |
PDF
2.18 MB
English
RA0L1 MCU向けのFast Prototyping BoardであるFPB-RA0L1は、Flexible Software Package (FSP)とe2 studio IDEを使用してRA0L1 MCUの機能をシームレスに評価し、組み込みシステムアプリケーションを開発することができます。ユーザはオンボード機能と一般的なエコシステムアドオンの選択を使用して、大きなアイデアを実現できます。
|
|
| クイックスタートガイド |
PDF
207 KB
Outlines the FPB-RA0L1 board specifications, provides links such as the Getting Started video, and details the specifications and overview for the unboxing demo.
|
|
| PCB設計ファイル | FPB-RA0L1 - Design Package
Design files for the Fast Prototyping Board for RA0L1 include the schematic, BOM list, 3D model file, PCB layout files, and Gerber artwork.
|
|
| アプリケーションノート | PDF 10.56 MB English | |
| アプリケーションノート |
PDF
574 KB
The FPB-RA0L1 example project shows how to write code for various Renesas Flexible Software Package (FSP) modules supported by the FPB-RA0L1 kit. The Flexible Software Package provides an optimized, easy-to-use, scalable, and high-quality software solution for embedded system design.
|
|
| レポート | PDF 187 KB English | |
6件
|
||
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| RA Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。
注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
|
Software Package | ルネサス |
1件
|
||
サンプルコード
サンプルコード
フィルター
|
||
|---|---|---|
| 分類 | タイトル | 日時 日時 |
| サンプルコード | FPB-RA0L1 Example Project Bundle
The FPB-RA0L1 example project shows how to write code for various Renesas Flexible Software Package (FSP) modules supported by the FPB-RA0L1 kit. The Flexible Software Package provides an optimized, easy-to-use, scalable, and high-quality software solution for embedded system design.
|
|
| サンプルコード | Quick-Start Example Project for FPB-RA0L1
The quick-start example project for FPB-RA0L1 demonstrates some of the capabilities of the Fast Prototyping Board (FPB) and Flexible Software Package (FSP) by using multiple peripherals. The project initializes the IRQ and GPIO modules and uses a switch (SW1) to control the flashing frequency of the user LEDs. Once programmed the user can control the board by using button presses on the device.
|
|
2件
|
||
関連ボード＆キット
ボード＆キット
RA0E1 Fast Prototyping Board
RA0E1 Fast Prototyping Boardは、 RA0E1 MCUを搭載し様々なアプリケーションの試作開発に特化した評価ボードです。SEGGER J-Link™エミュレータ回路をボードに内蔵しており、追加のツールを必要とせずにプログラムの書き込み/デバッグが可能です。さらにArduino Uno™およびPmod™インタフェースを標準搭載、マイコンの全ピンにアクセス可能なスルーホールなど、高い拡張性を有しています。
RA0E1 MCUの機能を確認したり、RA0E1 Fast Prototyping... 続きを読む
製品選択
| 型名 | 状態 | 在庫 | 参考価格（米ドル） | Sampleable |
|---|---|---|---|---|
| RTK7FPA0L1S00001BJ | Active | 在庫あり | 1u | $13.64 | Available |
ビデオ&トレーニング
RAファミリを初めて使用するユーザーを対象に、開発環境のインストール、プロジェクトの生成、RA0E1 Fast Prototyping Board を用いた基本動作の確認までを分かりやすく解説します。
実例として、J-Link ARM デバッガと組み合わせたボードを使用し、新規開発者が迅速かつ安心して開発を始められるよう支援します。
