RZ/A3M MPU用評価キット

EK-RZ/A3M

アクティブ
ご購入
EK-RZ/A3M v1 User's ManualEK-RZ/A3M v1 Quick Start GuideEK-RZ/A3M v1 Design PackageRZ/A3UL, RZ/A3M Getting Started with RZ Flexible Software Package

EK-RZ/A3M評価キットは、RZ/A3M MPUの機能を簡単に評価することができます。このキットには、EK-RZ/A3Mボード、5インチ720x1280ピクセルLCD MIPIグラフィックス拡張ボード、USBケーブルが含まれており、高精細ヒューマンマシンインタフェース（HMI）、USB経由のカメラ入力などの機能を組み合わせて評価できます。オンボードのJ-Linkデバッガを搭載しているため、外付けデバッガを追加することなくデバッグを開始できます。さらに、SDIO、PMOD、Arduinoなどの拡張コネクタも装備しており、センサ、Wi-Fi、Bluetooth® Low Energy（LE）などを接続し、多彩な機能を追加することができます。

EK-RZ/A3M Evaluation Board

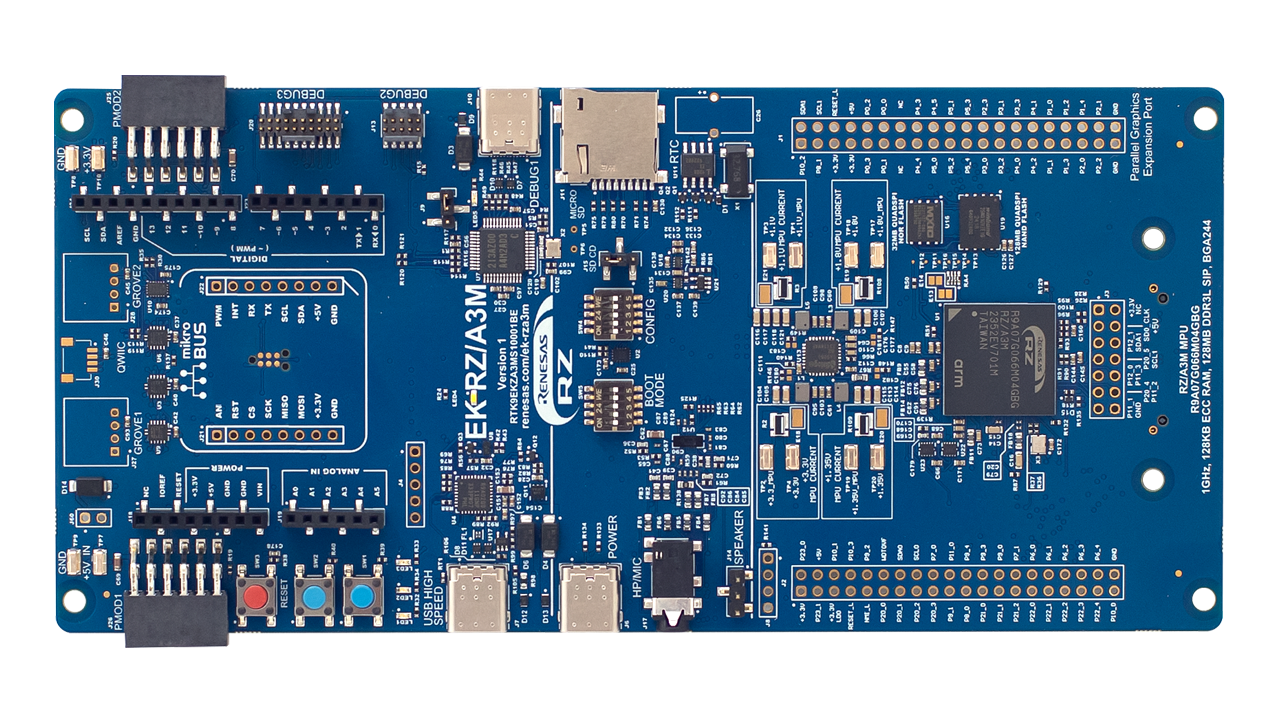

EK-RZ/A3M Evaluation Board - Top

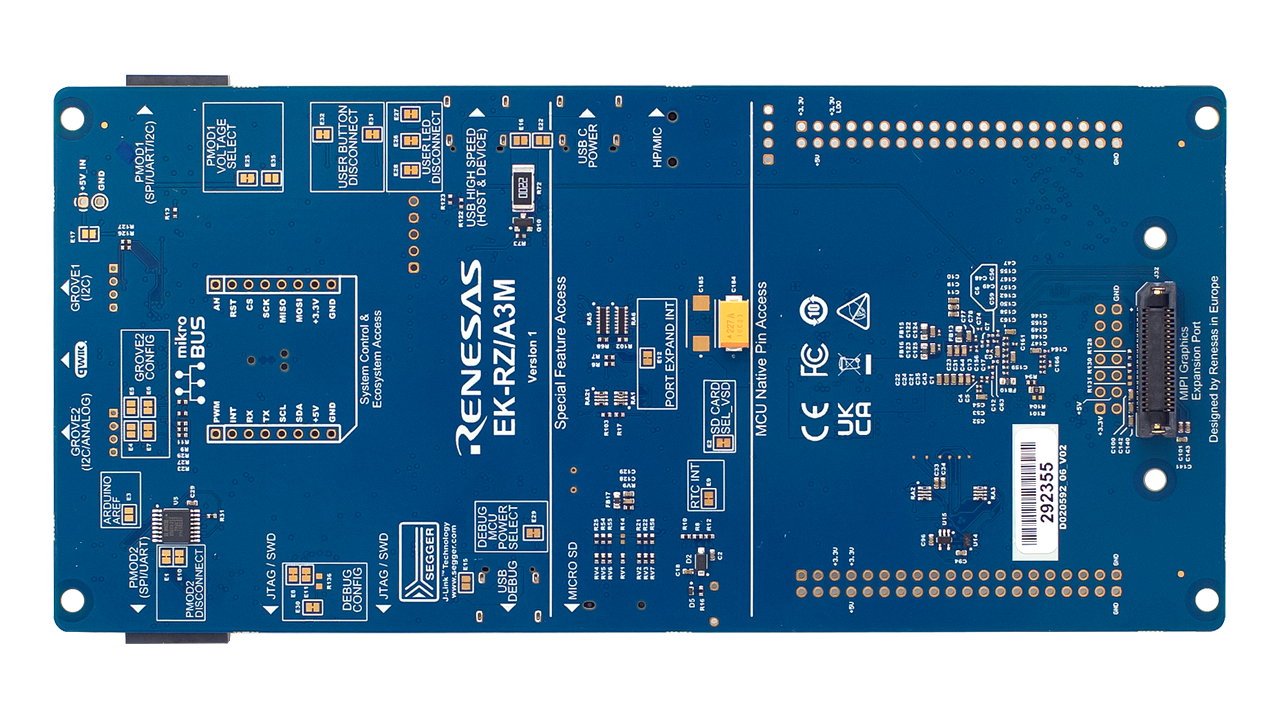

EK-RZ/A3M Evaluation Board - Bottom
EK-RZ/A3M Evaluation Board - LCD panel attached
EK-RZ/A3M Evaluation Board
EK-RZ/A3M Evaluation Board - Top
EK-RZ/A3M Evaluation Board - Bottom
EK-RZ/A3M Evaluation Board - LCD panel attached
  • 固有機能へのアクセス
    • MIPI DSI 4レーンおよびパラレルグラフィックス拡張ポート
    • 5インチMIPI LCDパネル（720x1280ピクセル）
    • USB High-Speed ホスト、デバイス
    • 32MB 外部 QSPI NORフラッシュ
    • 128MB 外部 QSPI NANDフラッシュ
    • 外部サウンドコーデック
    • 外部RTC
  • MPUネイティブ ピン アクセス
    • R9A07G066M04GBG MPU
    • 1GHz、NEON拡張搭載 Arm Cortex®-A55コア
    • 128MB DDR3L SDRAM内蔵
    • 128KB SRAM、ECC搭載
    • 244ピン、BGAパッケージ
    • ネイティブ ピン アクセス
    • MCU および USB電流測定端子
  • エコシステムおよびシステム制御機能
    • USB High-Speed ホスト、デバイス
    • USB（デバッグ、HS、パワー）コネクタまたは外部電源端子からの5V入力
    • オンボード デバッグ (Segger J-Link®)
    • 外部デバッグコネクタ（SWD & JTAG）
    • SCIFダウンロード（SWD）
    • 3つのユーザLEDと2つのユーザボタン
    • 2つのSeeedGrove®システム（I2C＆アナログ）コネクタ
    • 2つのDigilent Pmod™（I2C、SPIまたはUART選択可能）コネクタ
    • Arduino™（UNO R3）コネクタ
    • MikroElektronika™ mikroBUS コネクタ
    • SparkFun® Qwiic®（I2C）コネクタ
    • MPUブートモード設定スイッチ
    • オーディオ入出力用 4極ミニジャック
    • MicroSDカードスロット
  • キット同梱品
    • EK-RZ/A3Mボード
    • MIPIグラフィックス拡張ボード
    • USBケーブル（USB C to USB C）
    • USBケーブル（USB Aメス-USB C）
    • USBケーブル（USB Aオス-USB C）
    • 拡張ボード固定用ネジとスペーサ
ピックアップ
分類 タイトル 日時
マニュアル－開発ツール
EK-RZ/A3M v1 User's Manual
PDF 3.66 MB
クイックスタートガイド
EK-RZ/A3M v1 Quick Start Guide
PDF 3.74 MB
関連ファイル：
PCB設計ファイル
EK-RZ/A3M v1 Design Package
ログインしてダウンロード ZIP 75.20 MB
アプリケーションノート
RZ/A3UL, RZ/A3M Getting Started with RZ Flexible Software Package
PDF 10.34 MB
Learn how to use the Renesas RZ Flexible Software Package (FSP) for developing applications for the RZ microprocessor series. This document explains the usage of the RZ FSP running on the Cortex-A55 (CA55) core incorporated in the RZ/A3UL and RZ/A3M devices, including the development environment, software configuration, and application development workflow.
アプリケーションノート
EK-RZ/A3M Example Project Bundle
PDF 164 KB
Introduces practical examples projects for the EK-RZ/A3M kit. The example projects contained within the bundle show how to write code for the various Renesas Flexible Software Package (FSP) modules supported by the EK-RZ/A3M kit.
関連ファイル：
アプリケーションノート
RZ/A FSP Example Project Bundle V3.60 (Application Note) (Deprecated)
PDF 254 KB
AI生成コンテンツ: The RZ/A FSP Example Project Bundle provides sample projects demonstrating how to develop software using Renesas' Flexible Software Package (FSP) for embedded systems. It includes lightweight, efficient drivers with uniform APIs, detailed documentation, and build-time configuration for optimized module size. Supported kits include RZ/A3UL Evaluation Boards (QSPI and OCTAL-SPI editions) and EK-RZ/A3M. The bundle supports FSP version 3.5.0 and is compatible with e2 studio 2025-01. Example projects cover various peripherals such as ADC, CANFD, USB, LCDC, and FreeRTOS. The package includes new additions like RZ/A3M and SPIBSC examples, with no current bug fixes or restrictions. General precautions for handling microcontrollers are also outlined.
関連ファイル：
アプリケーションノート
RZ/A3M How to Use Flash Writer to Boot From Serial NAND Flash
PDF 2.25 MB English
フラッシュライターは、接続されたシリアルフラッシュメモリに対しイメージを書き込むためのツールです。本資料では、EK-RZ/A3Mの外部シリアルNANDフラッシュに対しローダープログラムと任意のアプリケーションを書き込み、アプリケーションを起動するまでの手順を説明します。これにより、ユーザーは大容量シリアルNANDフラッシュをブートデバイスとして活用することができます。
関連ファイル：
マニュアル－開発ツール
MIPI Graphics Expansion Board 2 v1 User's Manual
PDF 634 KB
アプリケーションノート
RZ/A Getting Started with Flexible Software Package V3.61 (Deprecated)
PDF 8.76 MB
The RZ/A Flexible Software Package (FSP) enables rapid development of applications for RZ/A3UL and RZ/A3M microprocessors. It integrates seamlessly with the e2 studio IDE, providing a complete environment for project creation, configuration, and debugging. FSP includes ready-to-use components, drivers, and middleware, simplifying setup for applications.
PCB設計ファイル
MIPI Graphics Expansion Board 2 v1 Design Package
ログインしてダウンロード ZIP 10.91 MB
マニュアル－開発ツール
EK-RZ/A3M v1 Errata
PDF 236 KB
11件

ソフトウェア／ツール
RZ Flexible Software Package (FSP)
ルネサスのRZ FSPは、ルネサスRZファミリのArm®マイクロプロセッサを使用した組み込みシステム設計向けに、使いやすく、拡張性をもち、高い品質を備えたソフトウェアを提供するために設計された拡張ソフトウェアパッケージです。
 Software Package ルネサス
1件

サンプルコード
分類
タイトル
日時
サンプルコード
EK-RZ/A3M Example Project Bundle
ログインしてダウンロード ZIP 22.26 MB
Demonstrates how to write code using various unified Renesas RZ Flexible Software Package (FSP) v4.x.x modules supported by the EK-RZ/A3M. The unified RZ FSP consolidates all previous family‑specific FSPs into a single package and provides an optimized, easy‑to‑use, scalable, high‑quality software solution for embedded system design.
関連ファイル：
サンプルコード
RZ/A FSP Example Project Bundle V3.60 (Sample Code) (Deprecated)
[Software=RZA Flexible Software Package|v3.5.0],[Toolchains=GCC ARM A-Profile (AArch64 bare-metal)|13.2 rel1]
ログインしてダウンロード ZIP 2.08 MB
アプリケーション: 民生機器全般
Compiler: GNU ARM Embedded Function: Application Example, BSP, Clock, Communication Interface, HMI, I/O or Pin, OS, Other peripherals, Software Package, Timer IDE: e2 studio
関連ファイル：
サンプルコード
RZ/A3M How to Use Flash Writer to Boot From Serial NAND Flash
[Software=Software=RZ/A Flexible Software Package|3.6.0]
ログインしてダウンロード ZIP 4.05 MB
アプリケーション: ヒューマン・マシン・インタフェース (HMI), 民生機器全般
Function: Application Example, BSP, Clock, Communication Interface, HMI, I/O or Pin, OS, Other peripherals, Software Package, Timer
Flash Writer is a tool for writing images to serial flash memory. This sample code is part of the procedure to write the loader program and any application to Serial NAND Flash on EK-RZ/A3M using the Flash Writer, and launch the application. By booting from Serial NAND Flash, users can make effective use of its high storage density.
関連ファイル：
サンプルコード
RZA3 Microsoft Azure ソフトウェア開発キット
[Software=RZ Software Development Kit],[Toolchains=GNU Arm Embedded]
English
アプリケーション: 民生機器全般
Compiler: GNU ARM Embedded Function: Application Example, BSP, HMI, I/O or Pin, Memory, OS, Other peripherals, Software Package, Timer IDE: e2 studio
Microsoft AzureをサポートしたRZ/A3ソフトウェア開発キットです。RZA3M向けAzure RTOS (ThreadX)とAzureミドルウェア（USB、ファイルシステム、GUI等）のサンプルプロジェクトが含まれています。
サンプルコード
EK-RZ/A3M v1 Quick Start Guide
ログインしてダウンロード ZIP 8.29 MB
関連ファイル：
5件
型名状態在庫参考価格（米ドル）Sampleable
RTK9EKZA3MS10001BEActive在庫あり1u | $274.12Available

この動画では、RZ/A3Mを搭載したEK-RZ/A3Mボードを使用して、RZ/A Flexible Software Packageを使ったBlinky Projectの生成方法と、RZ/A Flexible Software Packageの使用方法を説明します。

その他のビデオ

パートナー

LVGL Logo
LVGL

Light and Versatile Graphics Library (LVGL) is the most popular free and open-source embedded graphics library to create beautiful user interfaces (UIs) for any MCU, MPU, and display type.

ナレッジベース

  1. RZ/A3M: EK-RZ/A3Mは何層基板ですか?

    EK-RZ/A3Mは8層基板です。 しかし、RZ/A3Mは2層基板デザインに対応しています。

    2025年5月19日
  2. RZ/A3M: EK-RZ/A3Mの液晶ディスプレイ

    EK-RZ/A3Mは、LCDパネル用のMIPI-DSIインターフェースを備えています。また、 5インチ720x1280 パネルはEK-RZ/A3Mキットに同梱さ ...
