概要
説明
EK-RA8D2評価キットはRA8D2 MCUグループを容易に評価できるとともに、RAファミリが持つルネサス独自のFlexible Software Package（FSP）と様々なIDE を使用して、ビジョンAIやハイエンドHMI向け組込みシステム向けアプリケーションを開発することができます。また、Example BundleではRA8D2 MCUの周辺機能を評価可能な多数のサンプルデモを提供します。

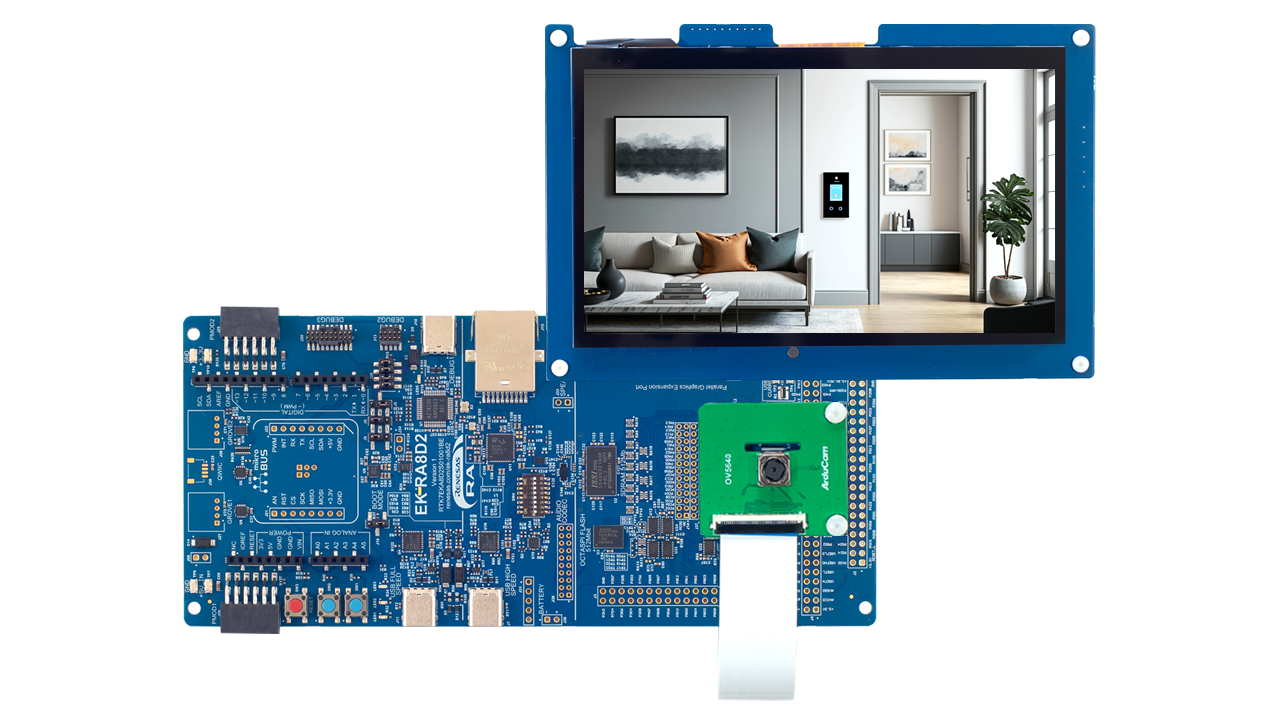

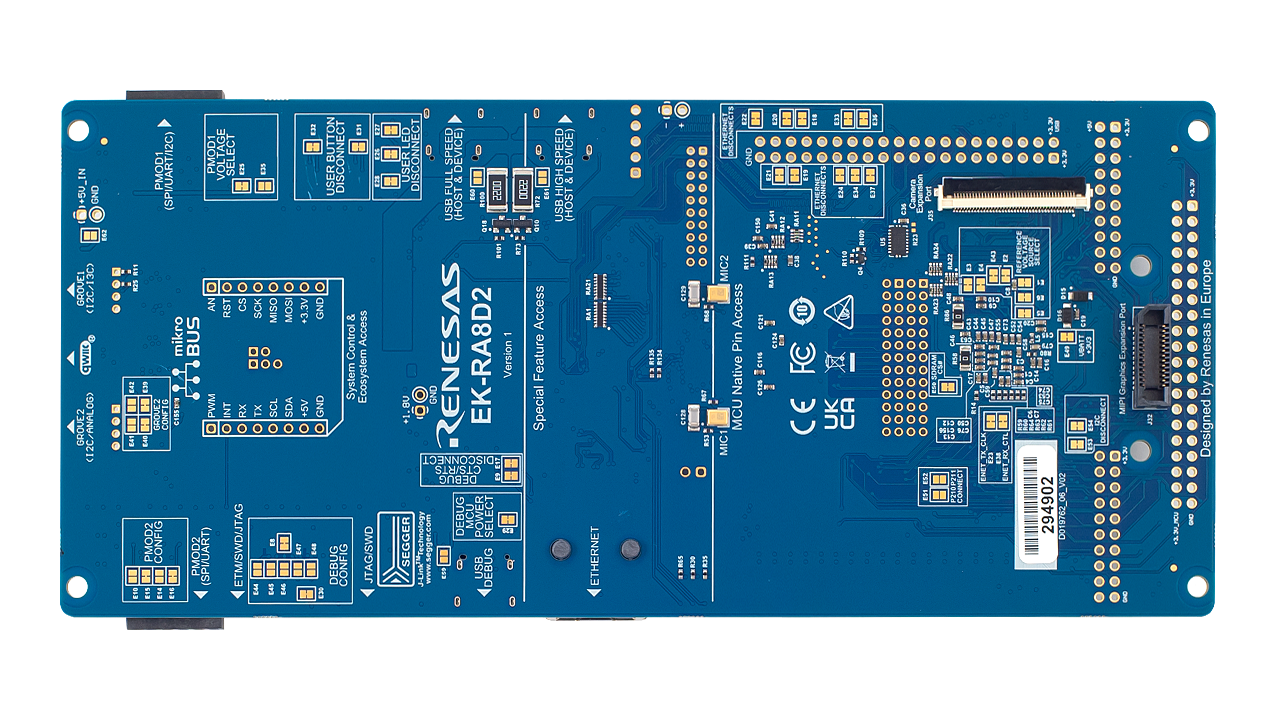

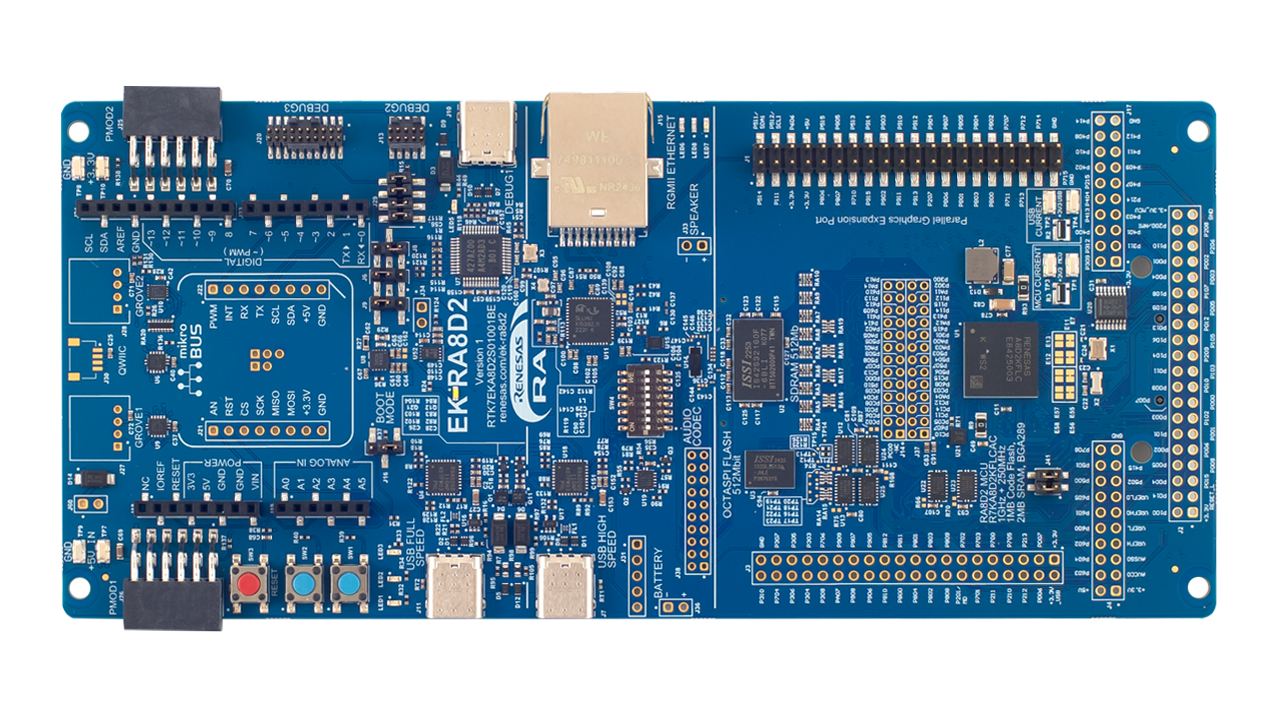

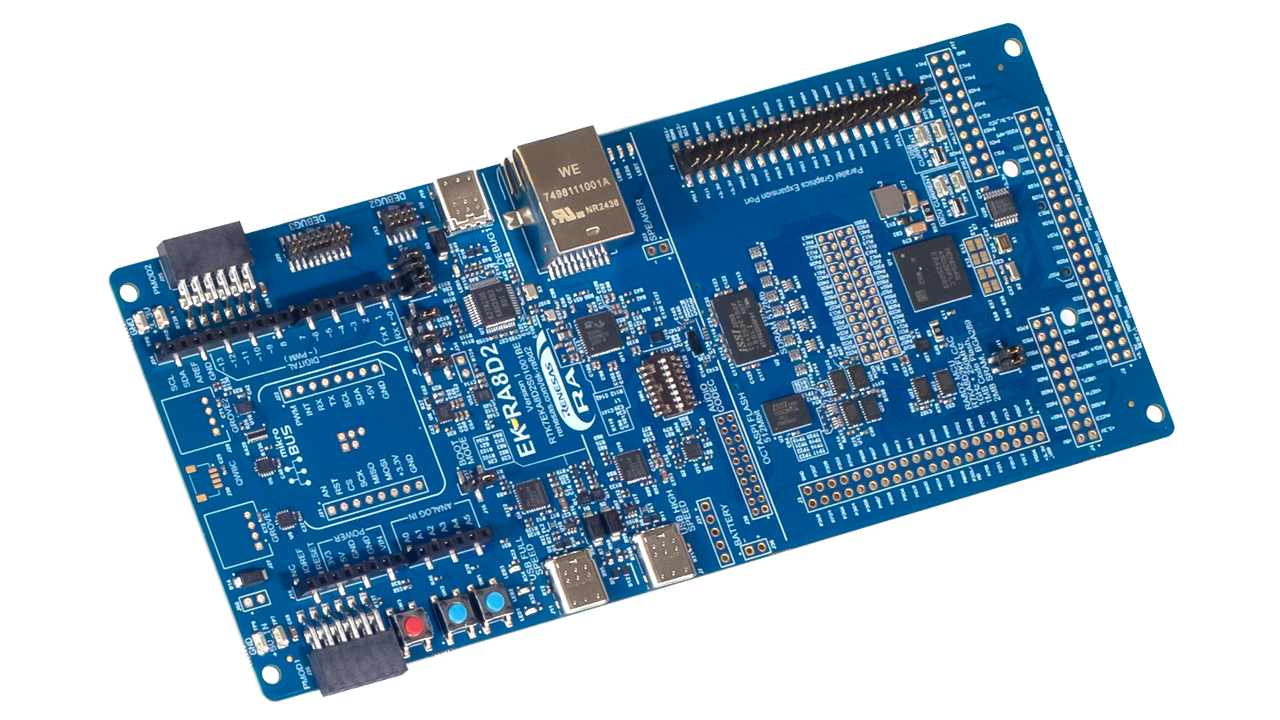

本キットは7.0インチ・1024x600解像度のパラレルLCDボードと500万画素カメラモジュールが同梱されており、EK-RA8D2評価ボードにはRA8D2 MCUの性能を試すことができるデモがあらかじめ書き込まれており、開封後すぐに評価が可能です。EK-RA8D2評価ボードと組み合わせることでディスプレイおよびビジョン開発を迅速に行えます。
特長
- MCU Native Pin Access Area
- R7KA8D2KFLCAC MCU
- 1GHz, Arm® Cortex®-M85 core
- 250MHz, Arm Cortex-M33 core
- 1MB MRAM, 2MB SRAM with ECC
- 289ピン, BGAパッケージ, 12mm x 12mm x 1.38mm, 0.65mm pitch
- 2 x 20 ピンヘッダと 2 x 40 ピンヘッダ (未実装)
- カメラ拡張ポート
- MIPI グラフィックス拡張ポート
- パラレルグラフィックス拡張ポート
- MCU および USB電流測定
- Special Feature Access Area
- Ethernet (RGMII)
- USB High Speedホストおよびデバイス
- 64MB 外部Octo-SPIフラッシュ
- 64MB SDRAM
- PDM MEMS マイクロフォン
- オーディオコーデック
- Ecosystem & System Control Access Area
- USB Full Speed ホストおよびデバイス
- 4つの5V入力ソース
- USB (デバッグ、Full Speed、High Speed)
- 外部電源
- SEGGER J-Link™オンボードプログラマおよびデバッガ
- デバッグモード
- SEGGER J-Link デバッグオンボード (SWD and JTAG)
- デバッグイン (ETM, SWD, SWO, and JTAG)
- デバッグアウト (SWD, SWO, and JTAG)
- ユーザLEDとボタン
- 3つのユーザ LED (赤、青、緑)
- 電源入力を示すLED (白)
- デバッグ接続を示すデバッグLED (黄)
- 2つのユーザボタン
- 1つのリセットボタン
- 5つのエコシステム拡張機能
- MikroElektronika™ mikroBUS コネクタ
- SparkFun® Qwiic® コネクタ * 未実装
- 2つのSeeedGrove® システム (I2C およびアナログ) コネクタ * 未実装
- 2つのDigilent Pmod™ (SPI/UART/I2C) コネクタ
- Arduino™ (Uno R3) コネクタ
- MCUモード設定ジャンパ
- パラレルグラフィックス拡張ボード
- 1024×600ピクセル、7.0インチバックライト付きTFTディスプレイ
- 24ビットRGBインタフェース
- 静電容量式タッチオーバーレイ（I2C）
- カメラ拡張ボード
- Arducam CMOS OV5640カメラモジュール
- 1/4インチ500万ピクセルイメージセンサ
- QXSGA(2592x1944)解像度で最大15fps
- Kit同梱品: EK-RA8D2ボード, パラレルグラフィックス拡張ボード, カメラ拡張ボード、カメラ用FFCケーブル、ディスプレイ用取り付けスタンド
アプリケーション
設計・開発
ビデオ&トレーニング
Take the guesswork out of your innovation experience by following a systematic and methodical approach to start developing with Renesas Advanced microcontrollers kits. It allows for a structured and orderly exploration of resources that you can utilize to create smart IoT and embedded products.
その他のビデオ
ニュース＆ブログ
認証
EK-RA8D2 キットは以下の認証/規格を満たしています。 免責事項、注意事項、認証の詳細については EK-RA8D2 v1 ユーザーズマニュアルをご参照ください。
EMC/EMI 規格
- FCC Notice (Class A) – Part 15
- カナダ イノベーション・科学経済開発省 ICES-003 準拠: CAN ICES-3 (A)/NMB-3(A)
- CE Class A (EMC Directive 2004/108/EEC)
- UKCA Class A (EMC)
- 台湾 CNS 規格 13438、C6357 準拠、Class A 限定
- オーストラリア/ニュージーランド AS/NZS CISPR 32:2015、Class A
環境対応、廃棄物、リサイクル、廃棄基準
- 欧州 RoHS
- WEEE
- 中国 SJ/T 113642014、10年間の環境保護使用期限
安全規格
- UL 94V-0
パートナー
Zephyr Project
The Zephyr Project is an open-source, scalable real‑time operating system (RTOS) designed for resource-constrained embedded systems and supports a wide range of hardware architectures and development boards. For the Renesas RA8D2 Evaluation Kit, Zephyr provides focused documentation covering board features, supported peripherals, and basic build, flashing, and debugging workflows to help developers quickly get started.
