概要

適切な電源ソリューションとタイミングソリューションは人工知能（AI）アクセラレータカードにとって非常に重要です。 一般的に電流は50A以上、コア電源は1V未満で、マルチフェーズ電源に最適です。 AIアクセラレータカードは多数のチャンネルのPCIeインタフェースを利用するので、PCIeクロックジェネレータやクロックバッファが必要となります。 ルネサスはAIアクセラレーション向けに主要な電源ソリューションとクロッキングソリューションを提供します。 高効率な電源用ICはPCBスペースを節約し、消費電力がkWレベルの熱放射を軽減します。 高性能プログラマブル VersaClock® 6EクロックジェネレータはPCIe Gen1～5拡散スペクトラムオフ（オン）、RMS位相ジッタ0.5ps未満及び4つのユニバーサル出力ペア（LVPECL、LVDS、HCSL、または8 LVCMOS出力）をサポートします。 9QXL2001では20出力DB2000QL PCIeクロックバッファとなります。

このシステムのメリット：

  • コアおよび周辺機能向けの高性能電源接続
  • ASICまたはFPGAプラットフォーム向けのカスタマイズ可能なクロックツリーデザイン

ターゲット・アプリケーション：

  • アクセラレータ（GPU、ASIC、人工知能）
  • マイクロプロセッサコア、グラフィック、メモリ向けの電圧レギュレータ（VR）
  • サーバ、ネットワーク、クラウド向けの高密度電圧レギュレータ（VR）

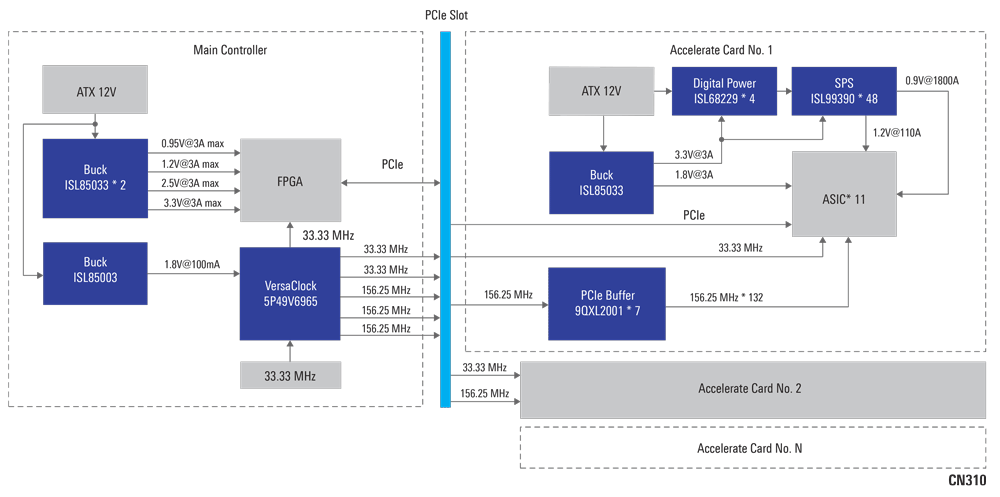

Power Timing System for AI Accelerator Card System Diagram
