Overview
Description
EZ-Cube 已经停产。
如果您使用RL78和RX MCU产品，请查看EZ-Cube2的相关信息。
有其他任何需求，请联系瑞萨电子代理商或办事处。
EZ-CUBE 是具有flash存储器编程功能的片上调试仿真器，可以用于调试程序或将程序烧写到内置Flash存储器微控制器中。
概要
EZ-CUBE (YRCNEZCUBE01)
目标芯片
- RL78族
- RL78G系列
- RL78I系列
- 78K0
- Kx2系列
- Lx3系列
- 78K0R
- Kx3系列
- Lx3系列
- RX
- RX600系列*
- RX200系列*
- RX100系列*
- V850
- Jx3系列
- Jx3-L系列
- 面向中国的MCU
- 79F7027/28, 79F7023/24, 79F7025/26
- R7F0Cxx系列
*: RX只支持FINE接口的芯片
软件
- CS+
- Renesas Flash Programmer
功能
部分EZ-CUBE 的功能依据使用的芯片。当目标芯片为RL78微控制器时，主要功能如下。具体的功能，参考用户手册。
调试功能
| 功能 | 规格定义 |
|---|---|
| 目标接口 | TOOL0 |
| 安全 | 10字节ID码验证 |
| 下载 | 支持 |
| 执行 | 全速执行，忽略断点执行，单步执行，下一步执行，运行至此，重启 |
| 硬件断点 | 访问断点：1个 |
| 软件断点 | 支持多个 |
| 调试所占用的用户空间 | 根据设备而不同 |
Flash编程功能
| 功能 | 规格定义说明 |
|---|---|
| 主机接口 | USB2.0 |
| 目标接口 | TOOL0 |
| 目标系统电压 | 2.7到5.5 V （根据目标设备而定） |
| 时钟提供 | 使用内部高速振荡器 |
| 电源 | 5 V ±0.3V（最大电流：100mA） |
| 获取设备特定信息 | 使用RENESAS ELECTRONICS 的参数文件 |
| 安全标志设置 | 支持 |
| 脱机操作 | 不支持（必须连接主机） |
特征
- 片上调试和Flash编程
可以调试已连接到目标板上的微控制器。并可将程序写入控制器的内置flash存储器中。 - 价格低廉
比较其他在线仿真器，EZ-CUBE的价格更加低廉。可节省初期开发投资。 - 支持产品范围广
EZ-CUBE能支持瑞萨电子8位到32位的内置Flash存储器微控制器。 - 支持单电源的Flash产品
EZ-CUBE今后会支持更多的产品 - 体积小巧，便于使用
EZ-CUBE的体积小巧59 x 35 x 13 mm，便于携带。
标准配置
- EZ-CUBE本体
- USB电缆
- 8pin目标线缆
- 软件光盘
- 软件
- 用户手册
基本规格
| 分类 | 项目 | 规格 |
|---|---|---|
| EZ-CUBE | 工作电压 | USB接口供电（5 V） |
| 工作环境 | 湿度: 40 - 80% RH（无结露） | |
| 保存 | 湿度: 40 - 80% RH（无结露） | |
| 外形尺寸 | 59 x 35 x 13 mm | |
| 重量 | 约40g | |
| 主机界面 | 目标主机 | 兼容IBM PC/ATTM |
| 目标操作系统 | Windows XP, Vista, Windows 7, Windows 8 | |
| USB | 2.0 | |
| USB连接线 | 1.0 m | |
| 消耗电流 | 最大500 mA | |
| 目标界面 | 目标线缆 | 8引脚线缆 |
| 供电电压 | 5 V±0.3V（典型值） | |
| 供电电流 | 最大100 mA | |
| 电压范围 | 2.7 – 5.5 V |
支持芯片
更新日期: 2015.12.14
| MCUs | ||
|---|---|---|
| RL78 | RL78G系列 | G10, G12, G13, G14 |
| RL78I系列 | I1A | |
| 78K0 | Kx2系列 | KB2,KC2,KD2,KE2,KF2 |
| Lx3系列 | LC3,LD3,LE3,LF3 | |
| 78K0R | Kx3系列 | KE3,KF3,KG3,KH3,KJ3 |
| Lx3系列 | LF3,LG3,LH3 | |
| RX | RX600系列 | R5F563T4/5/6 |
| RX200系列 | RX210, RX220 | |
| RX100系列 | RX111 | |
| V850 | Jx3系列 | JJ3,JG3 |
| Jx3-L系列 | JF3-L,JG3-L | |
| 面向中国的MCU | 79F7027/28, R7F0C001/2, R7F0C003/4, R7F0C008/9, R7F0C010, R7F0C014, R7F0C016, R7F0C80xx, R7F0C019, R7F0C901/2, R7F0C903-908 | |
| 79F7023/24, 79F7025/26, R7F0C30xx, R7F0C999(R7F0C011/12/13仿真片) | ||
固件信息
| 固件名称 | 对应器件系列 |
|---|---|
| Firmware_20140925 (ZIP) | 78K0/Kx2, 78K0/Lx3, 79F7023/24, 79F7025/26, R7F0C30xx, R7F0C01xx, R7F0C999(R7F0C011/12/13仿真片) |
| Firmware_20140925 (ZIP) | 78K0R/Kx3, 78K0R/Lx3 |
| Firmware_20140925 (ZIP) | R5F563T4/5/6, RX210, RX220, RX111 |
| Firmware_20140925 (ZIP) | RL78/G12, RL78/G13, RL78/G14, RL78/I1A, 79F7027/28, R7F0C001/2, R7F0C003/4, R7F0C008/9, R7F0C010, R7F0C014, R7F0C016, R7F0C019, R7F0C901/2, R7F0C908 |
| Firmware_20140925 (ZIP) | RL78/G10, R7F0C80xx |
| Firmware_20140925 (ZIP) | V850/Jx3, V850/Jx3-L |
*: RX_OCD_FW_V102只支持CS+ V3.00及以上版本
RX_OCD_FW_V101只支持CubeSuite+ V2.02及以下版本

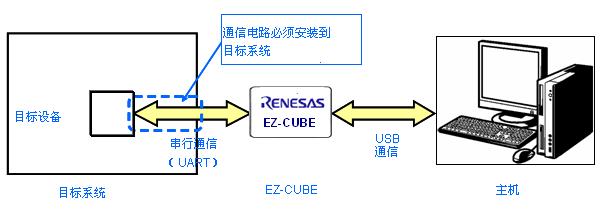

系统配置
使用CS+ or RFP(Renesas Flash Programmer)
PC接口
USB(USB 2.0)
操作环境
IBM PC/AT compatibles
- 32-bit editions of Windows Vista®
- 32-bit and 64-bit editions of Windows® 7
- 32-bit and 64-bit editions of Windows® 8
- 32-bit and 64-bit editions of Windows® 10
视频资料
| 文件名 | 更新 | 大小 | 下载 |
|---|---|---|---|
| EZ-CUBE视频资料 | 2011年9月 | 724 KB | 瑞萨电子 EZ-CUBE (PDF) |
EZ-CUBE调试器使用要求以及注意事项
EZ-CUBE调试器使用要求
- 在使用EZ-CUBE对指定芯片进行调试之前，必须在PC机上安装CS+ 和USB驱动；
CS+ 正常运行，必须保证PC机上安装有以下软件：
- Microsoft .NET Framework 4 + language pack
- Runtime library of Microsoft Visual C++ 2010 SP1
- Internet Explorer 7 or later
注意事项
- 安装软件时，请不要使用中文目录名称、中文文件夹以及中文文件名称
- 软件安装完成之后才能将EZ-CUBE连接到主机
- 更换调试目标芯片系列时，务必要先对EZ-CUBE固件进行更新
目标器件
