特長
- 最大1W@5Vの出力パワー
- 非常に高いレシーバ感度(-80dBc)
- 正弦波出力
- 正確なデジタル波形整形
- EMIによる第2共振構造の除去
- DiRAC:アンテナの直接接続
- NFCスプリットスタックでのタイムクリティカルなコマンド の処理
- NFCとMCU間での交換パケットの減少
- お客様がアクセス可能なGPIO
説明

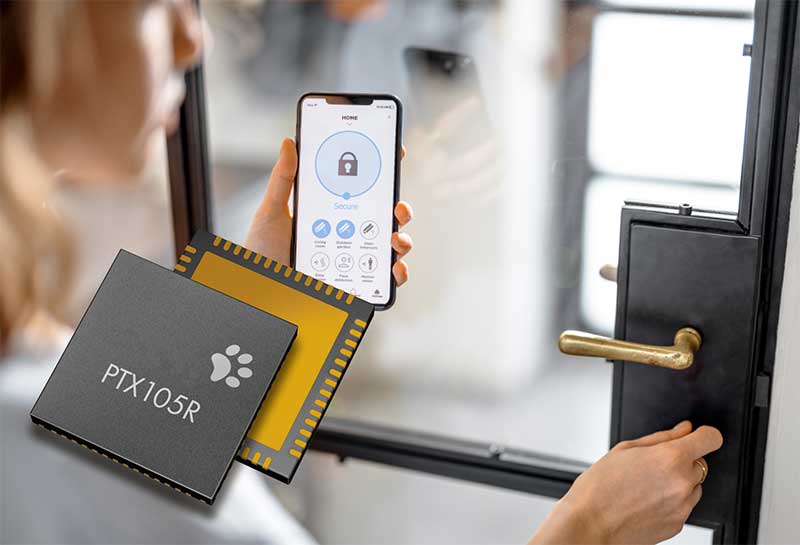

PTX105Rは、IoTアプリケーション向けの業界最高性能を持つNFCコントローラです。 独自の正弦波アーキテクチャにより、PTX105Rは小型フォームファクタのIoTアプリケーション向けに最適化されたソリューションです。 従来の矩形波NFCコントローラと比較して、優れた感度、正確なデジタル波形整形、および部品点数の削減により、最適な相互運用性、簡素化されたFCC認証、およびNFCフォーラムへの準拠の迅速化が可能になります。
利点:
- 要求の厳しいNFCデバイス・フォーム・ファクタとの相互運用性を容易に実現
- 厳しい動作環境でも、または小型フォームファクタのアンテナでも信頼性の高いNFCカップリングが可能
- 従来のNFCリーダーで必要とされるものより4〜5倍の小ささのアンテナを介した操作をもサポートします
- 外付け部品点数の削減により、部品コストとスペースを節約
パラメータ
| 属性 | 値 |
|---|---|
| Device Functions | NFC Reader Non-payment and Non-Android |
| Wireless Standard | NFC Forum Reader/Writer |
| Protocol | ISO/IEC 14443 A/B, ISO/IEC 18092, FeliCa™, ISO/IEC 15693 |
| Comm. Interface | SPI, I2C, UART |
| Software Support | OS, NON-OS |
| Temp. Range (°C) | -40 to 85°C |
パッケージオプション
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
|---|---|---|---|
| VFQFPN | 7.0 x 0.75 x 0.75 | 56 | 0.4 |
アプリケーション・ブロック図
 | 家庭用アロマディフューザ 接続性に優れ柔軟な電源オプションを備えた家庭用アロマディフューザ。 |
 | 高性能な集中制御式サーモスタットシステム 集中制御式サーモスタットシステムは、複数のサーモスタットを統合し、スマートな空調制御と効率化を実現します。 |
 | 無人航空機 (UAV) AIビジョン、精密なモータ制御、スマートバッテリ管理を備えたUAVシステム。 |
 | 血糖測定器（BGM） ルネサスのBGMは、シームレスな接続を可能にするBluetooth LEまたはNFC（オプション）を搭載し、費用対効果の高いコンパクトな血糖測定器を提供します。 |
 | UV除菌付き電動歯ブラシ UV除菌とNFCブラシ認証を施した電動歯ブラシです。 |
 | アドバンスト オートモーティブ ドメインコントローラ (AADC) システム アドバンスト オートモーティブ ドメインコントローラは、よりスマートでコネクテッドな車両のための主要システムを統合しています。 |
 | Aliro (開発中の新しい規格) 対応ミッドレンジスマートロック スマートロックプラットフォームは、Aliroをサポートするように設計されており、安全なアクセスと最適化された電力使用を提供します。 |
 | エントリーレベルのApple HomeKit対応スマートロック Apple HomeKit Smart Lockは、Bluetooth、NFC、Wi-Fi、およびUWBを介した安全なアクセスを可能にします。 |
 | インスリンポンプ インスリンポンプは、CGM統合により自動的で正確なインスリン送達を行い、血糖コントロールを改善します。 |
 | オフロードGPS誘導システム 高精度のGPS/GNSSシステムは、農業機械や産業機械の正確なナビゲーションを提供します。 |
 | NFC、カメラ、静電容量式タッチ認証を備えたアクセス制御システム アクセス制御システムは、NFC、Wi-Fi、PoE、ローカルストレージ、および柔軟なOSサポートにより、セキュリティを確保します。 |
 | エレベータ制御システム メインコントロール、イン/コール、アウト/コールとのリアルタイム通信を統合したエレベータ制御システム。 |
 | 単相電力メータ 柔軟性に優れたMCU制御のハイエンド単相パワーメータにより、より優れた制御と拡張性を実現。 |
 | IoT 通信ゲートウェイ ハブ スマート通信ゲートウェイは、Bluetooth LE、NFC、およびクラウド接続を介して患者データを医師と同期します。 |
 | 三相スマート電力量計 リモートデータアクセスと重負荷用の高電圧動作を備えた三相スマート電力量計。 |
その他アプリケーション
- ミッドパワー・ユニバーサル・マルチマーケット・リーダー・ソリューション
