概要
説明
HS3001は高精度でキャリブレーションされた相対湿度・温度センサ、高精度、高速測定応答時間、長期安定性、そして小パッケージサイズにより、ポータブルから過酷な環境まで幅広いアプリケーションに最適です。
温度補償ロジック・キャリブレーションを内蔵し、I²C出力により補正されたRHとTの値を提供します。 測定データは内部で補正・補償され、広い温度・湿度範囲で正確に動作するため、ユーザによるキャリブレーションは必要ありません。
特長
- RH精度：±1.5%RH（代表値）
- 高速RH応答時間（標準6秒）
- 温度センサ精度：±0.2℃（代表値）（-10～＋80℃）
- 14ビット分解能：0.01% RH（代表値）
- 低消費電力：平均1.0μA（1秒間に1回のRH+T測定、8ビット分解能、1.8V供給時）
- 拡張電源電圧：2.3V〜5.5V
アプリケーション
ドキュメント
| Document title | Document type
|
日付 日付 | |
|---|---|---|---|
| PDF 356 KB | データシート | ||
| PDF 1.61 MB | アプリケーションノート | ||
| PDF 1.73 MB | アプリケーションノート | ||
| PDF 129 KB | アプリケーションノート | ||
| PDF 189 KB | アプリケーションノート | ||
| PDF 190 KB | アプリケーションノート | ||
| PDF 197 KB | アプリケーションノート | ||
| PDF 192 KB | アプリケーションノート | ||
| PDF 76 KB | アプリケーションノート | ||
| PDF 301 KB | 製品変更通知 | ||
| PDF 368 KB | 製品変更通知 | ||
| PDF 99 KB | 製品変更通知 | ||
| PDF 114 KB | 製品変更通知 | ||
| PDF 3.79 MB 英語 | アプリケーションノート | ||
| PDF 2.70 MB 英語 | アプリケーションノート | ||
| PDF 384 KB 英語 | 概要 | ||
|
16 items
|
|||
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| センサソフトウェア ルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。
|
Sensor | ルネサス |
1 item
|
||
サンプルコード
サンプルコード
フィルター
|
|||
|---|---|---|---|
| タイトル | 分類 | 日付 日付 | |
|
[Software=FSP|v4.5.0;RX Driver Package|v1.35],[Toolchains=GNU ARM Embedded|v10.3.1.20210824;CC-RX|v3.02.00;GNURX|8.3.0.202004;CC-RL|v1.10.00;GNURL|4.9.2.202103;]
ZIP
58.03 MB
アプリケーション:
IoTアプリケーション
Compiler:
CC-RL, CC-RX, GNU ARM Embedded, GNURL78, GNURX, ICCARM, ICCRL78, ICCRX
Function:
Application Example, Communication Interface
IDE:
e2 studio, IAR EWARM, IAR EWRL78, IAR EWRX
|
サンプルコード | ||
|
ZIP
2.25 MB
アプリケーション:
IoTアプリケーション
Function:
Application Example, Communication Interface, Driver or Library
|
サンプルコード | ||
|
ZIP
3.74 MB
アプリケーション:
IoTアプリケーション
Compiler:
CC-RL, CC-RX, ICCRL78
Function:
Application Example, Communication Interface, Driver or Library
IDE:
CS+, e2 studio, IAR EWRL78
|
サンプルコード | ||
|
ZIP
3.74 MB
アプリケーション:
IoTアプリケーション
Function:
Application Example, Communication Interface, Driver or Library
|
サンプルコード | ||
|
ZIP
3.48 MB
アプリケーション:
IoTアプリケーション
Compiler:
CC-RX, GNURX, ICCRX
Function:
Application Example, Communication Interface, Driver or Library
IDE:
CS+, e2 studio, IAR EWRX
|
Sample Code | ||
|
ZIP
2.93 MB
アプリケーション:
家電および民生品, 産業
Compiler:
CC-RX, GNURX, ICCRX
Function:
Analog, Communication Interface, Driver or Library, OS
IDE:
CS+, e2 studio, IAR EWRX
|
サンプルコード | ||
6 items
|
|||
ボード＆キット
ボード＆キット

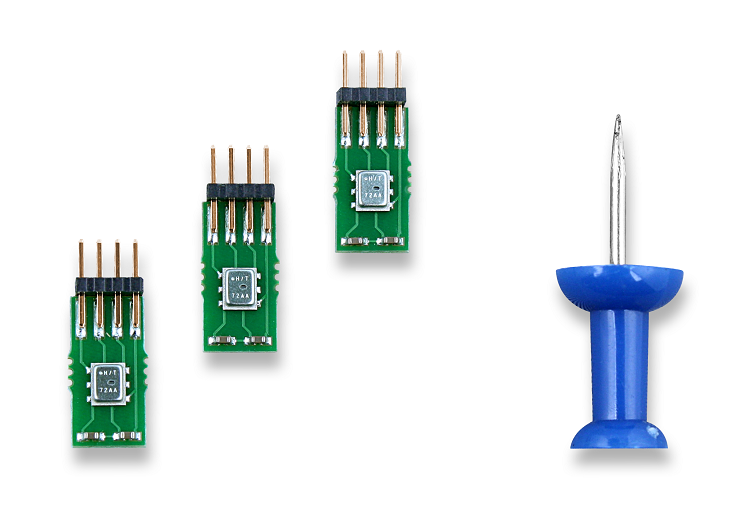

Relative Humidity Sensor Evaluation Kit
The SDAH01 evaluation kit is used to assess the HS300x high performance humidity and temperature sensor chip. The hardware allows users to carry out data logging...
主要ドキュメント:
Portable Relative Humidity and Temperature Sensing System
IDT’s SDAH02 LCD evaluation board allows for easy monitoring of the ambient relative humidity and temperature. The system combines the HS300x relative humidity and...
主要ドキュメント:
温湿度センサ Pmod™ ボード（ルネサス クイックコネクト IoT）
US082-HS3001EVZ ボードは高性能温湿度センサHS3001を搭載し、システムの迅速な開発、試作をが可能にします。このボードは標準の Pmod™ タイプ 6A（拡張 I2C）接続を提供し、対応するコネクタを装着した任意のMCU 評価キットに差し込むことができます。
US082-HS3001EVZ の特徴はボードの両側に...
主要ドキュメント:
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
製品選択
Processing table
| LGA | 6 | I | Yes | Cut Tape | サンプルを入手, |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
play_circle_filledビデオ&トレーニング
Relative Humidity Sensors (RH Sensors)
A brief introduction to Renesas’ relative humidity sensors that offer high accuracy and fast measurement response times, enabling customers to improve overall system performance and feedback control. The humidity sensors feature excellent long-term stability as a result of a robust silicon carbide construction and an innovative design, improving useful lifetime and lowering effective cost.
