DDRメモリ対応、充電器・RTC内蔵の高性能9チャネル パワーマネジメントIC
ページセクションへ移動：
Back to top
ECADモデルを調べる
概要
Description

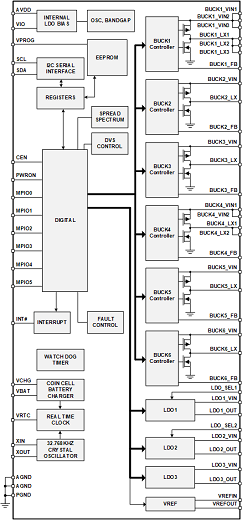

RAA215300は、32ビットおよび64ビットMCU、MPUアプリケーション向けに設計された高性能、低コストの9チャネル パワーマネジメントICです。 DDR3、DDR3L、DDR4、LPDDR4のメモリ電源インタフェースに対応しています。 内部補償型レギュレータ、内蔵リアルタイムクロック（RTC）、32kHzクリスタルオシレータ、コイン電池充電器により、システムオンモジュール（SOM）アプリケーションに最適な高集積、設置面積の小さい電源ソリューションを実現します。 スペクトラム拡散機能と超音波モードは、ノイズに敏感なRFやオーディオのアプリケーションに効果的なソリューションを提供します。
詳細や資料のご請求は、お近くのルネサス販売代理店 までお問い合わせください。
特長
- 入力動作電圧範囲：2.7V〜5.5V
- 同期整流型降圧レギュレータ6個（5A、3.5A、2x1.5A、1A、0.6A対応）
- LDO3個（300mA×2、50mA対応）、バイパスモード対応
- DDRメモリ専用VTTREF
- 自動PFM／PWM、FPWM、超音波モード、選択可能なPWM fSW
- 32kHzクリスタルオシレータ（バイパス機能付き）、RTC、コイン電池／スーパーキャップ充電器内蔵
- DVSモードとスリープモード
- 内部補償
- スペクトラム拡散
- I2C シリアルインタフェース（最大1MHz）
- プログラマブルNVM（EEPROM）内蔵
- 6個のプログラマブルMPIO搭載
- ウォッチドッグタイマ
- 故障保護
- 鉛フリー（RoHS指令準拠）
アプリケーション
アプリケーション
- MCU/MPU/SoC 民生用および産業用電源
- リチウムイオンバッテリシステム電源
- FPGAシステム電源
- ビル／ファクトリ自動化システム電源
