TSN対応ギガビットイーサネットスイッチ搭載。産業機器にネットワーク機能を容易に付加できる、産業イーサネット通信用MPU
ページセクションへ移動：
概要
説明
RZ/N2Lは、TSNや産業イーサネットマルチプロトコルに対応しており、機器に産業ネットワークを容易に付加できる、産業イーサネット通信用MPUです。 TSN対応の3ポートのギガビットイーサネットスイッチや、EtherCAT®スレーブコントローラを搭載しており、EtherCAT、PROFINET RT/IRT, EtherNet/IP™, OPC UAなどの主要な産業イーサネット通信プロトコルに対応可能です。
RZ/N2Lはネットワーク専用コンパニオンチップとして最適化されています。外部のアプリケーション用ホストCPUとの接続用にホストインタフェースを搭載しており、機器の内部構成を大幅に変えることなく外部のアプリケーション用ホストCPUとダイレクトに接続し、高速にアクセスすることが可能です。
また、リモートI/O、センサハブ、インバータ、ゲートウェイを1チップで実現可能です。最大動作周波数400MHzのArm® Cortex®-R52、周辺機能として、ECC付き大容量RAMやΔΣ I/F、A/Dコンバータ、PWMタイマ、UARTやCANなどを搭載しており、アプリケーション処理とネットワーク処理を1チップで実現できます。
特長

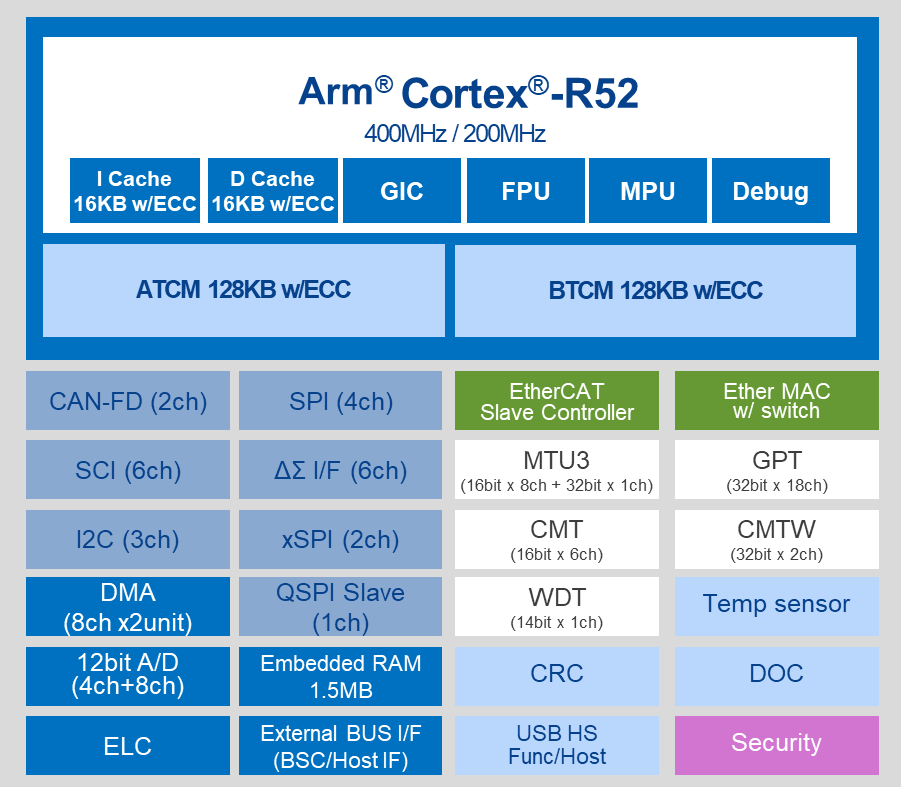

- CPU: Arm® Cortex®-R52,最大動作周波数400MHz
- メモリ：
- 密結合メモリ 256KB(ECC付き)
- 内蔵RAM 1.5MB(ECC付き)
- イーサネットL2スイッチ：
- ギガビット対応している3つの外部ポート
- TSN対応（IEEE 802.1AS-Rev, IEEE 802.1Qbv/802.3br, IEEE 802.1Qbu, など）
- ネットワーク冗長化機能対応（DLR、PRP）
- EtherCATスレーブコントローラ
- 産業イーサネット: EtherCAT®, PROFINET® RT/IRT, EtherNet/IP™, OPC UA その他
- ホストI/F (パラレル/シリアル)
- Octa/Quad SPI対応
- PWMタイマ:最大60ch(3相相補出力可能)
- 三角関数演算アクセラレータ
- ADC: 12bit x 2unit
- ΔΣ I/F: 6ch
- UART: 6ch
- CAN: 2ch
- I2C: 3ch
- パッケージ：225pin FBGA, 121pin FBGA
- 電圧:Core 1.1V , I/O 3.3V, 1.8V
アプリケーション
アプリケーション
- リモート I/O
- センサーハブ
- 産業用ゲートウェイ
- 産業用モータドライブ
- インバータ
- ACサーボ
- 産業イーサネットユニット/モジュールなど
ドキュメント
| タイトル | 分類 | 日付 | |
|---|---|---|---|
データシート
|
|||
マニュアル－ハードウェア
|
|||
パンフレット
|
|||
ガイド
|
|||
PDF250 KB
関連ファイル：
|
アプリケーションノート
|
||
|
関連ファイル：
|
アプリケーションノート
|
||
|
関連ファイル：
|
アプリケーションノート
|
||
|
関連ファイル：
|
アプリケーションノート
|
||
PDF238 KB
関連ファイル：
|
アプリケーションノート
|
||
アプリケーションノート
|
|||
アプリケーションノート
|
|||
PDF255 KB
関連ファイル：
|
アプリケーションノート
|
||
PDF230 KB
関連ファイル：
|
アプリケーションノート
|
||
PDF162 KB
関連ファイル：
|
アプリケーションノート
|
||
カタログ
|
|||
カタログ
|
|||
カタログ
|
|||
マニュアル－ハードウェア
|
|||
その他資料
|
|||
PDF409 KB
|
製品別信頼性資料
|
||
PDF7.34 MB
|
クイックスタートガイド
|
||
PDF251 KB
関連ファイル：
|
リリースノート
|
||
PDF2.87 MB
|
リリースノート
|
||
|
関連ファイル：
|
リリースノート
|
||
|
関連ファイル：
|
リリースノート
|
||
|
関連ファイル：
|
リリースノート
|
||
PDF2.82 MB
|
リリースノート
|
||
PDF3.02 MB
|
リリースノート
|
||
PDF2.64 MB
|
リリースノート
|
||
テクニカルアップデート
|
|||
テクニカルアップデート
|
|||
テクニカルアップデート
|
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
|
|
|
|
|---|---|---|
| 統合開発環境 e² studio RZファミリ向け情報 Eclipseベース ルネサス統合開発環境
|
IDE and Coding Tool | ルネサス |
|
1 item
|
||
サンプルコード
サンプルコード
| タイトル | Type | Date | |
|---|---|---|---|
[Toolchains=GNU ARM Embedded|v9.3.1,20200408;IAR Embedded Workbench for ARM v9.30.1] ZIP11.61 MB
関連ファイル：
Application: Industrial Function: Software Package Compiler: GCC, ICCARM IDE: e2 studio, IAR EWARM |
サンプルコード |
||
[Software=RZ Flexible Software Package|v1.1.0],[Toolchains=GNU Arm Embedded|v9.3.1.20200408] ZIP4.12 MB
関連ファイル：
Application: Industrial Function: Protocol Compiler: GNU ARM Embedded IDE: e2 studio |
サンプルコード |
||
[Software=RZ/N2L lwIP Protocol Stack Sample Program|v1.1],[Toolchains=GNU ARM Embedded|v9.3.1,20200408;IAR Embedded Workbench for ARM v9.32.2] ZIP9.10 MB
関連ファイル：
Compiler: GCC, ICCARM IDE: e2 studio, IAR EWARM |
サンプルコード |
||
[Software=RZ/N2L Encoder I/F FA-CODER Sample Program|v1.20],[Toolchains=GNU ARM Embedded|v9.3.1,20200408;IAR Embedded Workbench for ARM v9.30.1] 関連ファイル：
Compiler: GCC, ICCARM IDE: e2 studio, IAR EWARM |
サンプルコード |
||
[Software=RZ/N2L Encoder I/F SSI Sample Program|v1.10],[Toolchains=GNU ARM Embedded|v9.3.1,20200408;IAR Embedded Workbench for ARM v9.30.1] 関連ファイル：
Compiler: GCC, ICCARM IDE: e2 studio, IAR EWARM |
サンプルコード |
||
[Software=RZ/N2L Separating Loader and Application Sample Program|v1.1],[Toolchains=GNU Arm Embedded|9.3.1.20200408;IAR Compiler for Arm|v.9.30.1] 関連ファイル：
Application: 産業 Function: Application Example, BSP Compiler: GNU ARM Embedded, ICCARM IDE: e2 studio, IAR EWARM |
サンプルコード |
||
[Software=RZ/T2M CMSIS-DSP library|v1.00],[Toolchains=GNU ARM Embedded|v9.3.1,20200408;IAR Embedded Workbench for ARM v9.32.1] 関連ファイル：
Compiler: GCC, ICCARM IDE: e2 studio, IAR EWARM |
サンプルコード |
||
[Software=RZ Flexible Software Package|v1.1.0],[Toolchains=GNU Arm Embedded|v9.3.1.20200408] ZIP17.60 MB
関連ファイル：
Application: Industrial Function: Protocol Compiler: GNU ARM Embedded IDE: e2 studio |
サンプルコード |
||
[Software=EtherCAT|v1.2.0],[Toolchains=GNU ARM Embedded|v9.3.1,20200408;IAR Embedded Workbench for ARM v9.30.1] ZIP15.76 MB
関連ファイル：
Application: Industrial Function: Protocol Compiler: GCC, ICCARM IDE: e2 studio, IAR EWARM |
サンプルコード |
||
[Software=RZ/T2M Device Setup|v1.20],[Toolchains=GNU ARM Embedded|v9.3.1,20200408;IAR Embedded Workbench for ARM v9.30.1] Compiler: GCC, ICCARM IDE: e2 studio, IAR EWARM |
サンプルコード |
||
[Software=RZ/T2M Firmware Update|v1.20],[Toolchains=GNU ARM Embedded|v9.3.1,20200408;IAR Embedded Workbench for ARM v9.30.1] Compiler: GCC, ICCARM IDE: e2 studio, IAR EWARM |
サンプルコード |
||
[Software=RZ/N2L EtherNet/IP OpENer Sample Program|v1.01],[Toolchains=GNU ARM Embedded|v9.3.1,20200408;IAR Embedded Workbench for ARM v9.30.1] ZIP5.25 MB
関連ファイル：
Compiler: GCC, ICCARM IDE: e2 studio, IAR EWARM |
サンプルコード |
||
[Software=RZ/N2L Example Program|v1.0],[Toolchains=GNU ARM Embedded|v9.3.1,20200408;IAR Embedded Workbench for ARM v9.30.1] ZIP5.63 MB
関連ファイル：
Application: Industrial Function: Software Package Compiler: GCC, ICCARM IDE: e2 studio, IAR EWARM |
サンプルコード |
||
[Software=RZ/N2L Modbus TCP sample program|v1.0],[Toolchains=GNU ARM Embedded|v9.3.1,20200408;IAR Embedded Workbench for ARM v9.30.1] ZIP1.71 MB
関連ファイル：
Compiler: GCC, ICCARM IDE: e2 studio, IAR EWARM |
サンプルコード |
ボード＆キット
ボード＆キット
Renesas Starter Kit+ for RZ/N2L
Renesas Starter Kit+ for RZ/N2Lは、RZ/N2L MPUの評価および開発用のキットです。
オンボードエミュレータを搭載しており、付属ケーブルとPCを接続するだけですぐに評価を開始することができます。またボード上にはGigabit Ethernet PHYやOctalFlashなどが搭載されており...
RZ/T2M,RZ/T2L,RZ/N2Lモータソリューションキット（AC 220V版：CN032）
本モータソリューションキットは、高電圧220V ACサーボモータを使用して、RZ/T2M（またはRZ/T2L、RZ/N2L）を用いたモータ制御システム開発の初期評価・先行開発を容易に行う事ができるリファレンスキットです。モータソリューションボードは、RZ/T2M版、RZ/T2L版、RZ/N2L版の3種類を用意しています。ご所望のモータソリューションボード（100-250V AC電源対応）と220V ACサーボモータ（多摩川精機製アブソリュートエンコーダ搭載）を貸し出しにて提供します。また、ボード上で動作する評価用のソフトウェア一式、モーション・ユーティリティツール、回路図、ボードマニュアルなどのドキュメント類については、本ホームページよりダウンロード可能です。
RZ/N2L Industrial Network SOM Kit
YCONNECT-IT-RZN2Lは、RZ/N2Lを用いて産業イーサネット通信を使用したアプリケーションの評価を行うことができるコンパクトなリファレンスキットです。このキットには"Stamp Module"、"Carrier Board"と呼ばれる2つのボードを含んでいます...
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
製品選択
Processing table
| RZ/N | Cortex-R52 x 1 | 400 | 32 | - | 1536 | SDRAM | - | - | - | 2 | 10/100M/1G x 3 ch | USB2.0 x 1 ch (1H/F/OTG) | 135 | LFBGA | 225 | -40 to 125°C | 2032 10月 | 0 | はい | Yes | 16-bit x 6-ch, 16-bit x 8-ch, 32-bit x 2-ch, 32-bit x 18-ch | 12-bit x 12-ch | - | 3.135 - 3.465 | Cortex-R52 x 1 | ||
| RZ/N | Cortex-R52 x 1 | 400 | 32 | - | 1536 | SDRAM | - | - | - | 2 | 10/100M/1G x 3 ch | USB2.0 x 1 ch (1H/F/OTG) | 135 | LFBGA | 225 | -40 to 125°C | 2032 10月 | 0 | はい | Yes | 16-bit x 6-ch, 16-bit x 8-ch, 32-bit x 2-ch, 32-bit x 18-ch | 12-bit x 12-ch | - | 3.135 - 3.465 | Cortex-R52 x 1 | ||
| RZ/N | Cortex-R52 x 1 | 400 | 32 | - | 1536 | - | - | - | 2 | 10/100M/1G x 2 ch | 71 | LFBGA | 121 | -40 to 125°C | 2032 10月 | 0 | はい | Yes | 16-bit x 6-ch, 16-bit x 8-ch, 32-bit x 2-ch, 32-bit x 18-ch | - | 3.135 - 3.465 | Cortex-R52 x 1 | |||||
| RZ/N | Cortex-R52 x 1 | 400 | 32 | - | 1536 | - | - | - | 2 | 10/100M/1G x 2 ch | 71 | LFBGA | 121 | -40 to 125°C | 2032 10月 | 0 | はい | Yes | 16-bit x 6-ch, 16-bit x 8-ch, 32-bit x 2-ch, 32-bit x 18-ch | - | 3.135 - 3.465 | Cortex-R52 x 1 |
