概要

Renesas Starter Kit+ for RZ/T1は、RZ/T1開発が初めての方にぴったりのスタータキットです。

LCDディスプレイモジュール、J-LINK Liteデバッグエミュレータおよび統合開発環境e2 studioは同梱されているため、キット購入後すぐにRZ/T1の評価を始めることができます。是非、本製品にてRZ/T1の性能や機能をご体験ください。

製品注意事項

Renesas Starter Kit+ for RZ/T1 Product Note (2017年1月17日)
該当する製品：全製品
注意事項：本評価ボードはEMC試験で定めるケーブル長3mの条件で、EtherCAT通信の動作確認を実施しています。

Renesas Starter Kit+ for RZ/T1
Renesas Starter Kit+ for RZ/T1 Board

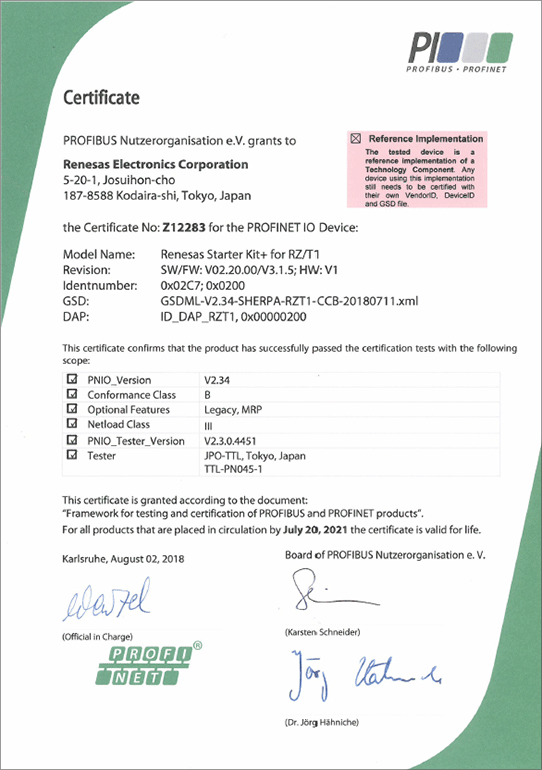

Renesas Starter Kit+ for RZ/T1【PROFINET 認証試験合格証書】

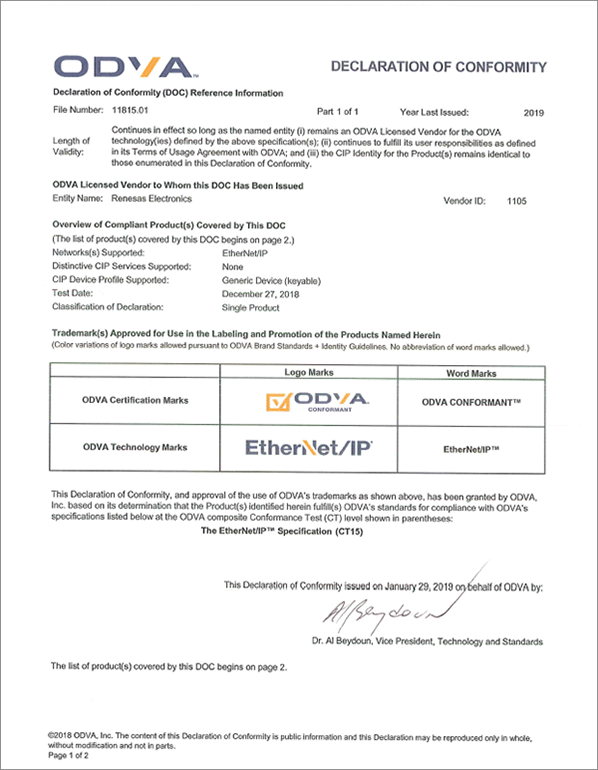

Renesas Starter Kit+ for RZ/T1【EtherNet/IP 認証試験合格証書】
Renesas Starter Kit+ for RZ/T1
Renesas Starter Kit+ for RZ/T1 Board
Renesas Starter Kit+ for RZ/T1【PROFINET 認証試験合格証書】
Renesas Starter Kit+ for RZ/T1【EtherNet/IP 認証試験合格証書】
  • LANポートを3ポート搭載し、標準イーサネット、産業イーサネット通信が評価できます。
  • USBポートを1ポート搭載し、RZ/T1のUSBホスト/ファンクション機能が評価できます。
  • DSMIFコネクタを用いてRZ/T1のΔΣI/Fが評価できます。
  • 評価に使用できるPMODコネクタx2、CANコネクタx2が搭載されています。
  • 64MバイトのSDRAMx2、64MバイトのNORフラッシュメモリx2、64Mバイトのシリアルフラッシュx1が搭載されています。
  • 使いやすいGUIによって周辺ドライバコードの生成も可能な、統合開発環境e2 studioは、ダウンロードしてご利用頂けます。
  • Arm JTAG20コネクタに加えて、トレースデバッグに使えるMictor38コネクタも搭載されています。
  • 動作環境はIBM-PC互換機(USBインタフェース用、プロセッサ1GHz以上)、OSはWindows 8/7/Vista(記載のOS以外は対応しておりません)
  • EtherNet/IP、PROFINETの認証試験の合格実績があります。
    使用プロトコルスタック：株式会社シェルパ社製スタック(EtherNet/IP, PROFINET 共)
    認証バージョン EtherNet/IP：CT15. PROFINET IO Device V2.34
タイトル カテゴリ ご購入/サンプル
RZ/T1産業設備のリアルタイム制御とネットワーク化をワンチップで実現するマイクロプロセッサ
RZ/T1 データシート
 RZ 32＆ 64ビットMPU, MCU Selection Table ご購入/お見積

ドキュメント

タイトル 分類 日付
RZ/T1 Group Multi-function Timer Pulse Unit (MTU3a) Rev.1.50
PDF1.29 MBEnglish
関連ファイル：
アプリケーションノート
RZ/T1 グループ CANインタフェースサンプルプログラム Rev.1.20
PDF3.12 MBEnglish
関連ファイル：
アプリケーションノート
RZ/T1グループ 初期設定 Rev.1.41
PDF3.80 MBEnglish
関連ファイル：
アプリケーションノート
RZ/T1グループ Renesas R-IN Engine搭載製品　初期設定 Rev.1.31
PDF3.83 MBEnglish
関連ファイル：
アプリケーションノート
RZ/T1 グループ ADC サンプルプログラム Rev.1.40
PDF702 KBEnglish
関連ファイル：
アプリケーションノート
RZ/T1 グループ CMTW & ELC サンプルプログラム Rev.1.40
PDF907 KBEnglish
関連ファイル：
アプリケーションノート
RZ/T1グループ CRC演算機 (CRC) Rev.1.40
PDF677 KBEnglish
関連ファイル：
アプリケーションノート
RZ/T1グループ コンペアマッチタイマ (CMT) Rev.1.40
PDF1.09 MBEnglish
関連ファイル：
アプリケーションノート
RZ/T1 グループ DMA サンプルプログラム Rev.1.40
PDF858 KBEnglish
関連ファイル：
アプリケーションノート
RZ/T1グループ データ演算回路 (DOC) Rev.1.40
PDF685 KBEnglish
関連ファイル：
アプリケーションノート
RZ/T1グループ FIFO 内蔵シリアルコミュニケーションインタフェース (SCIFA) Rev.1.40
PDF718 KBEnglish
関連ファイル：
アプリケーションノート
RZ/T1グループ 独立ウォッチドッグタイマ (IWDTA) Rev.1.40
PDF651 KBEnglish
関連ファイル：
アプリケーションノート
RZ/T1 グループ NORフラッシュサンプルプログラム Rev.1.30
PDF619 KBEnglish
関連ファイル：
アプリケーションノート
RZ/T1 グループ POE3 & GPTa サンプルプログラム Rev.1.40
PDF1.01 MBEnglish
関連ファイル：
アプリケーションノート
RZ/T1 グループ パフォーマンスモニタ サンプルプログラム Rev.1.10
PDF609 KBEnglish
関連ファイル：
アプリケーションノート
RZ/T1 グループRIICサンプルプログラム Rev.1.40
PDF1.30 MBEnglish
関連ファイル：
アプリケーションノート
RZ/T1 グループ RSPI サンプルプログラム Rev.1.40
PDF628 KBEnglish
関連ファイル：
アプリケーションノート
RZ/T1 グループ SSI サンプルプログラム Rev.1.40
PDF655 KBEnglish
関連ファイル：
アプリケーションノート
RZ/T1 グループ シリアルフラッシュサンプルプログラム（SPIBSC） Rev.1.40
PDF762 KBEnglish
関連ファイル：
アプリケーションノート
RZ/T1 グループ TPUa & PPG サンプルプログラム Rev.1.40
PDF765 KBEnglish
関連ファイル：
アプリケーションノート
RZ/T1グループ ウォッチドッグタイマ (WDTA) Rev.1.40
PDF666 KBEnglish
関連ファイル：
アプリケーションノート
RZ/T1グループ ΔΣインタフェース (DSMIF) サンプルプログラム Rev.1.20
PDF851 KBEnglish
関連ファイル：
アプリケーションノート
RZ/T1 ENCOUT application package Rev.1.00
PDF711 KBEnglish
関連ファイル：
アプリケーションノート
RSK+RZT1 NORフラッシュブートローダ Rev.1.00
PDF519 KB
アプリケーションノート
RSK+RZT1 シリアルフラッシュブートローダ Rev.1.00
PDF632 KB
アプリケーションノート
RZ/T1 Group Renesas Starter Kit+ Sample Code for e2 studio Rev.1.00
PDF614 KB
関連ファイル：
アプリケーションノート
ルネサス 開発環境 総合カタログ 2020年11月版
PDF4.25 MB
カタログ
Renesas R-INコンソーシアム パートナーのご紹介
PDF5.68 MB
カタログ
Renesas Starter Kit+ for RZ/T1 評価ボード RTK7910018C00000BE ユーザーズマニュアル Rev.2.10
PDF4.83 MB
マニュアル－開発ツール
Renesas Starter Kit+ for RZ/T1 CPU Board Schematics Rev.2.00
PDF230 KB
マニュアル－開発ツール
RZ/T1グループ Renesas Starter Kit+ コード生成支援ツールチュートリアルマニュアル e2 studio版 Rev.1.00
PDF1.45 MBEnglish
マニュアル－開発ツール
Renesas Starter Kit+ for RZ/T1 クイックスタートガイド
PDF434 KBEnglish
Quick Start Guide
RZ/T1グループ Renesas Starter Kit+ チュートリアルマニュアル e2 studio版 Rev.1.00
PDF1.07 MBEnglish
マニュアル－開発ツール
Renesas Starter Kit+ for RZ/T1 User's Manual Rev.1.00
PDF3.79 MB
マニュアル－開発ツール

設計・開発

ソフトウェアダウンロード

タイトル 分類 日付
RSK+RZT1設計データ
ZIP14.21 MBEnglish
PCB設計ファイル
RSK USB Serial Driver
ZIP554 KB
ソフトウェア／ツール－その他
Renesas Starter Kit for RZ/T1 Installer V.1.01 (e2 studio Version)
ZIP0 KB
ソフトウェア／ツール－その他
Product Software for the RZ/T1 Renesas Starter Kit (Web installer)
EXE76.94 MB
ソフトウェア／ツール－その他

サンプルコード

タイトル Type Date
RZ/T1グループ マルチファンクションタイマパルスユニット (MTU3a) Rev.1.50 - サンプルコード
ZIP5.89 MBEnglish
関連ファイル：
Application: 産業
Compiler: ARMCC, ICCARM, KPITGCC
Function: Timer
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1グループ 初期設定
ZIP8.39 MBEnglish
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1グループ Renesas R-IN Engine搭載製品 初期設定 Rev.1.31 - サンプルコード
ZIP10.48 MBEnglish
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1 Group CAN Interface Sample Program Rev.1.20 - Sample Code
ZIP7.21 MB
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1 Group ADC Sample Program Rev.1.40 - Sample Code
ZIP2.06 MB
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1 Group CMTW & ELC Sample Program Rev.1.40 - Sample Code
ZIP2.61 MB
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1グループ CRC演算機 (CRC) Rev.1.40 - Sample Code
ZIP1.96 MBEnglish
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1グループ コンペアマッチタイマ (CMT) Rev.1.40 - Sample Code
ZIP2.83 MBEnglish
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1 Group DMA Sample Program Rev.1.40 - Sample Code
ZIP2.41 MB
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1グループ データ演算回路 (DOC) Rev.1.40 - Sample Code
ZIP2.06 MBEnglish
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1グループ FIFO 内蔵シリアルコミュニケーションインタフェース (SCIFA) Rev.1.40 - Sample Code
ZIP2.68 MBEnglish
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1グループ 独立ウォッチドッグタイマ (IWDTA) Rev.1.40 - Sample Code
ZIP1.98 MBEnglish
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1 Group NOR Flash Sample Program Rev.1.30 - Sample Code
ZIP2.49 MB
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1 Group POE3 & GPTa Sample Program Rev.1.40 - Sample Code
ZIP2.72 MB
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1 Group Performance Monitor Sample Program Rev.1.10 - Sample Code
ZIP2.47 MB
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1 Group RIIC Sample Program Rev.1.40 - Sample Code
ZIP3.34 MB
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1 Group RSPI Sample Program Rev.1.40 - Sample Code
ZIP1.97 MB
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1 Group SSI Sample Program Rev.1.40 - Sample Code
ZIP2.76 MB
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1 Group Serial Flash Sample Program (SPIBSC) Rev.1.40 - Sample Code
ZIP2.87 MB
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1 Group TPUa & PPG Sample Program Rev.1.40 - Sample Code
ZIP2.21 MB
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1グループ ウォッチドッグタイマ (WDTA) Rev.1.40 - Sample Code
ZIP2.02 MBEnglish
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード
RZ/T1 Group ΔΣ Interface (DSMIF) Sample Program Rev.1.20 - Sample Code
ZIP3.09 MB
関連ファイル：
Compiler: ARMCC, ICCARM, KPITGCC
IDE: DS-5, e2 studio, IAR EWARM
サンプルコード

製品選択

    Processing table
    型名
    Description
    Debugger supplied
    ご購入 / サンプル
    RTK7910018S01000BE
    play_circleActive
    memory
    		 Renesas Starter Kit+ for RZ/T1 Segger J-LINK Lite
    注：お住まいの地域で、ご購入いただけない型名は、非表示になっております。ご不明な点がございましたら、お近くの営業担当者にお問合せください。
