マイクロコンピュータ

概要

RL78/G15は動作周波数16MHzの汎用マイクロコントローラです。RL78ファミリ最小となる8ピンパッケージを含む幅広いラインアップを用意し、-40℃～125℃の広範な動作周辺温度に対応します。高精度（±1.0%）の高速オンチップオシレータ、データフラッシュ、豊富なシリアルインタフェースやコンパレータを内蔵しているため、省スペースが求められる小型アプリケーションに最適です。また、USBケーブルの接続だけでプログラムの書き込みやデバッグが可能な評価ボード（Fast Prototyping Board）や、GUIでソフトウェア設計を容易化できるSmart Configurator、Arduinoライブラリなど、RL78/G15用に充実した開発環境を提供します。既存のRL78ファミリとの互換性もあり、家電や民生機器から産業機器まで、幅広い用途にお使い頂けます。

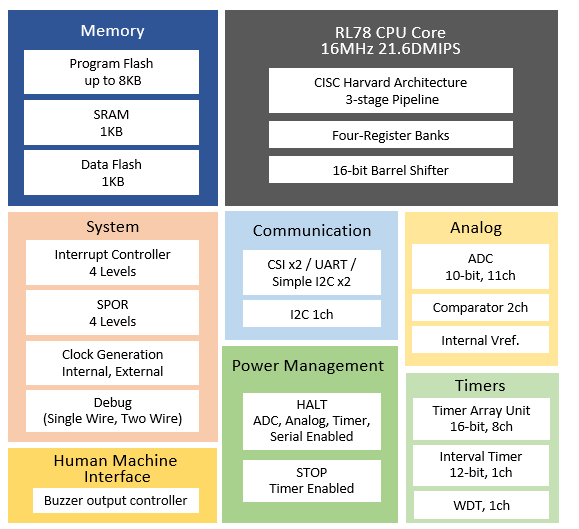

RL78/G15 Block Diagram
RL78/G15 Block Diagram
  • CPU: RL78 core, Max. 16MHz
  • Voltage: 2.4V to 5.5V
  • Package: 8-pin to 20-pin
  • Memory: Program Flash: 4-8KB, SRAM 1KB, Data Flash 1KB
  • Operating temperature range:​ up to 125°C
  • Timer: 16-bit Timer x 8ch, Watchdog Timer x 1ch, 12-bit Interval Timer x 1ch
  • Analog function: 10-bit A/D Converter x 11ch, Comparator
  • On-chip Oscillator Freq. (MHz): High-Speed: 1, 2, 4, 8, 16MHz; Low-Speed: 15kHz
  • Connectivity: SCI (CSI, UART, Simple I2C), I2C
  • Others: Selectable Power-On Reset, Low Voltage Detection, On-chip Debug 2.4V to 5.5V (Single-wire, ​double-wire)
100W Adaptor with Power Delivery & Wireless Charger
最大100W USB PD対応マルチ出力アダプター

アプリケーション

  • 汎用
  • 民生用途
  • 家電
  • 産業オートメーション
  • ビルディング・オートメーション

ドキュメント

タイトル
分類 		日付
RL78/G15　Datasheet
PDF 1.16 MB 		データシート
RL78/G15　ユーザーズマニュアル ハードウェア編
PDF 5.48 MB 英語
関連ファイル：
マニュアル－ハードウェア
RL78 Family FS2012 Sensor Control Module Software Integration System Rev.1.12
PDF 126 KB
関連ファイル：
アプリケーションノート
RL78 Family HS400X Sensor Control Module Software Integration System Rev.1.02
PDF 129 KB
関連ファイル：
アプリケーションノート
RL78 Family FS1015 Sensor Control Module Software Integration System
PDF 182 KB
関連ファイル：
アプリケーションノート
RL78 Family OB1203 Sensor Control Module Software Integration System
PDF 188 KB
関連ファイル：
アプリケーションノート
RL78 Family Sensor I2C Communication Middleware Control Module Software Integration System
PDF 190 KB
関連ファイル：
アプリケーションノート
RL78 Family Product Part Number Guide
PDF 188 KB 		ガイド
RL78/G15 Fast Prototyping Board BOM List
PDF 158 KB 		マニュアル－開発ツール
RL78/G15 Fast Prototyping Board Quick Start Guide
PDF 408 KB 		マニュアル－開発ツール
RL78/G15 First Prototyping Board Schematic
PDF 1.91 MB 		マニュアル－開発ツール
IAR Embedded Workbench® for RL78 V2.xx/V3.xx/V4.xx/V5.xx Operating Precautions Rev.1.39
PDF 850 KB 		その他資料
RL78/G15：Supply current characteristics(IDD-VDD)
PDF 123 KB 		その他資料
RL78/G15：VOH-IOH(Drive Current)
PDF 212 KB 		その他資料
RL78/G15：VOL-IOL(Drive Current)
PDF 323 KB 		その他資料
R5F120XXX Reliability Report
PDF 410 KB 		製品別信頼性資料
RL78/G15 ：発振回路特性
PDF 237 KB 英語 		その他資料
半導体パッケージ実装マニュアル
PDF 9.96 MB 英語 , 简体中文 		その他資料
シリアルポートを使用したRL78デバッグ機能 アプリケーションノート Rev.2.11
PDF 526 KB 英語 		アプリケーションノート
I2C通信を用いたデジタル角度計 Rev.1.00
PDF 733 KB 英語
関連ファイル：
アプリケーションノート
RL78/G15 コンパレータ機能を用いた温度警報器
PDF 408 KB 英語
関連ファイル：
アプリケーションノート
RL78/G15 タイマ・アレイ・ユニット (PWM出力) Rev.1.00
PDF 433 KB 英語
関連ファイル：
アプリケーションノート
RL78 ソフトウェア置き換えガイド スマート・コンフィグレータで生成されたソフトウェアの移植（CS+, e2 studio, IAR） Rev.1.00
PDF 5.48 MB 英語 		アプリケーションノート
RL78/G15 シリアル・アレイ・ユニット(UART通信) Rev.1.01
PDF 467 KB 英語
関連ファイル：
アプリケーションノート
RL78/G15 A/Dコンバータ Rev.1.01
PDF 457 KB 英語
関連ファイル：
アプリケーションノート
RL78/G15 XBee ZB S2CとHS300xを用いた無線通信 Rev.1.00
PDF 1.35 MB 英語
関連ファイル：
アプリケーションノート
RL78 フラッシュプログラマ (RL78 プロトコル B編) Rev.1.00
PDF 809 KB 英語
関連ファイル：
アプリケーションノート
RL78 フラッシュプログラマ (RL78 プロトコル C編) Rev.1.00
PDF 830 KB 英語
関連ファイル：
アプリケーションノート
RL78 フラッシュプログラマ (RL78 プロトコル A編) Rev.1.00
PDF 828 KB 英語
関連ファイル：
アプリケーションノート
RL78ファミリ RL78マイクロコントローラ（RL78 プロトコルB）シリアルプログラミング編
PDF 549 KB 英語 		アプリケーションノート
RL78/G23 タイマ・アレイ・ユニット (パルス間隔測定: 周期) Rev.1.00
PDF 361 KB 英語
関連ファイル：
アプリケーションノート
RL78/G23 タイマ・アレイ・ユニット (パルス間隔測定: 幅) Rev.1.00
PDF 350 KB 英語
関連ファイル：
アプリケーションノート
RL78/G23 タイマ・アレイ・ユニット (PWM出力) Rev.1.00
PDF 366 KB 英語
関連ファイル：
アプリケーションノート
RL78/G23 タイマ・アレイ・ユニット (インターバル・タイマ) Rev.1.00
PDF 410 KB 英語
関連ファイル：
アプリケーションノート
RL78ファミリ　ノイズに関する注意事項と対策例 Rev.1.00
PDF 309 KB 英語 , 简体中文 		アプリケーションノート
RL78ファミリ カタログ
PDF 11.63 MB 英語 		カタログ
RL78ファミリ セレクションガイド
PDF 8.15 MB 英語 		カタログ
誤記訂正通知 RL78/G15 ユーザーズマニュアル Rev.1.00の記載変更
PDF 768 KB 英語 		テクニカルアップデート
[パンフレット] E2エミュレータ[RTE0T00020KCE00000R]
PDF 458 KB 英語 , 简体中文 		パンフレット
[パンフレット] ルネサス開発環境 フラッシュ書き込みツール PG-FP6
PDF 600 KB 英語 , 简体中文 		パンフレット
RL78 FAMILY ハードウェアマニュアルガイド電気的特性編
PDF 14.71 MB 英語
関連ファイル：
View more
 マニュアル－ハードウェア
RL78 ファミリ ユーザーズマニュアル ソフトウェア編 Rev.2.30
PDF 1.91 MB 英語 		マニュアル－ハードウェア
RL78/G15 Fast Prototyping Board ユーザーズマニュアル
PDF 1.69 MB 英語 		マニュアル－開発ツール
信頼性ハンドブック
PDF 12.46 MB 英語 		信頼性情報
Add 32 hidden items
44 items

設計・開発

ソフトウェア／ツール
RL78ファミリ用Cコンパイラパッケージ [CC-RL]
RL78ファミリ用Cコンパイラパッケージ 。[対応する統合開発環境: CS+, e² studio]
 Compiler/Assembler ルネサス
E2エミュレータ [RTE0T00020KCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX]
 Emulator ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX]
 Emulator ルネサス
統合開発環境 CS+
ルネサス統合開発環境 [Support MCU/MPU: RH850, V850, RX, RL78, 78K0R, 78K0] (Note: CS+でRL78/G23、RXスマート・コンフィグレータを使用するには、別途インストールする必要があります。スマート・コンフィグレータの製品ページから、RL78/G23用、RX用のスマート・コンフィグレータをダウンロードしてください)
 IDE and Coding Tool ルネサス
RL78ファミリ用リアルタイムOS [RI78V4] V2
μITRON4.0仕様準拠 RL78ファミリ用リアルタイムOS [対応IDE: 統合開発環境CS+]
 ITRON OS ルネサス
RL78ファミリ,78K0R用リアルタイムOS [RI78V4] V1
μITRON4.0仕様準拠 RL78ファミリ,78K0R用リアルタイムOS [対応IDE: 統合開発環境CS+]
 ITRON OS ルネサス
CS+ パートナーOS対応デバッグプラグイン
リアルタイムOSアプリケーションのタスクレベルデバッグ機能 [ルネサスIDE CS+用拡張機能] [Support MCU/MPU: RX, RL78]
 Plug-in, OS Aware Debugging, Etc. ルネサス
PG-FP6
フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]
 Programmer (Unit/SW) ルネサス
Renesas Flash Programmer (Programming GUI)
フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78KR, 78K0]
 Programmer (Unit/SW) ルネサス
コードフラッシュライブラリ
コードフラッシュメモリ書き換えライブラリ（78Kファミリ コードフラッシュ用EEPROMエミュレーションライブラリ含む）
 Self Programming Library (Flash Library) ルネサス
データフラッシュライブラリ
データフラッシュメモリ書き換えライブラリ（RL78ファミリ データフラッシュ用EEPROMエミュレーションライブラリ含む）
 Self Programming Library (Flash Library) ルネサス
RL78 Webシミュレータ
低消費電力マイコンRL78ファミリの消費電流シミュレーションが手軽にできるオンラインツール。2種類の無償ツールをラインアップしています: MCU simulator online、消費電流計算ツール
 Simulator ルネサス
RL78ファミリ用e² studioシミュレータ
RL78ファミリ用シミュレータ [対応IDE: e² studio] (Note: 本製品はルネサス統合開発環境e² studioに含まれています。単体販売はありません。）
 Simulator ルネサス
RL78ファミリ, 78K0R, 78K0用CS+シミュレータ
RL78ファミリ, 78K0R, 78K0用シミュレータ [対応IDE: CS+] (Note: 本製品はコンパイラパッケージに含まれています。単体販売はありません。）
 Simulator ルネサス
RL78 スマート・コンフィグレータ
「ソフトウェアを自由に組み合わせられる」をコンセプトとしたRL78ファミリ向けユーティリティ。ミドルウェアとドライバのインポートや端子設定機能でシステムへのルネサス製ドライバの組み込みを容易にします。
 Solution Toolkit ルネサス
消費電流測定ツール QE for Current Consumption
消費電流チューニングの作業期間短縮に貢献する開発支援ツール [ルネサスIDE "e² studio" および CS+(CS+ for CCのみ)に標準搭載] [Support MCU/MPU: RX, RL78]
 Solution Toolkit ルネサス
RL78ファミリ用 音声録音・再生システム [M3S-S2-Tiny]
RL78ファミリ用 音声再生システム
 Sound / Voice ルネサス
FFTライブラリ
Fast Fourier Transform (FFT) ライブラリ
 DSP / FFT ルネサス
統合開発環境 e² studio RL78ファミリ向け情報
Eclipseベース ルネサス統合開発環境
IDE and Coding Tool ルネサス
センサソフトウェア
ルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。
ダウンロード
RL78 Family Sensor I2C Communication Middleware Control Module Software Integration SystemRL78 Family FS2012 Sensor Control Module Software Integration System Rev.1.12RL78 Family Sensor I2C Communication Middleware Control Module Software Integration SystemRL78 Family FS2012 Sensor Control Module Software Integration System Rev.1.12RL78 Family OB1203 Sensor Control Module Software Integration System
RL78 Family OB1203 Sensor Control Module Software Integration SystemRL78 Family FS1015 Sensor Control Module Software Integration SystemRL78 Family FS1015 Sensor Control Module Software Integration SystemRL78 Family HS400X Sensor Control Module Software Integration System Rev.1.02RL78 Family HS400X Sensor Control Module Software Integration System Rev.1.02
 Sensor ルネサス
暗号ライブラリ
セキュリティが必要とされる各種システム開発のために強固な暗号ライブラリ
 Security / Crypto ルネサス
SPI/QSPIシリアルフラッシュメモリ・QSPIシリアル相変化メモリドライバ
SPI/QSPIバスシリアルフラッシュメモリ用、QSPIバスシリアル相変化メモリ用デバイスドライバ
 Serial Memory ルネサス
Add 2 hidden items
22 items

サンプルコード
タイトル
分類 日付
RL78 Family FS2012 Sensor Control Module Software Integration System Rev.1.12
ZIP 3.60 MB
アプリケーション: IoTアプリケーション
Function: Application Example, Communication Interface, Driver or Library
関連ファイル：
サンプルコード
RL78 Family HS400X Sensor Control Module Software Integration System Rev.1.02
ZIP 3.60 MB
アプリケーション: IoTアプリケーション
Function: Application Example, Communication Interface, Driver or Library
関連ファイル：
サンプルコード
RL78 Family FS1015 Sensor Control Module Software Integration System
ZIP 3.72 MB
関連ファイル：
サンプルコード
RL78 Family OB1203 Sensor Control Module Software Integration System
ZIP 3.77 MB
アプリケーション: IoTアプリケーション
Compiler: CC-RL, CC-RX, ICCRL78 Function: Application Example, Communication Interface, Driver or Library IDE: CS+, e2 studio, IAR EWRL78
関連ファイル：
サンプルコード
RL78 Family Sensor I2C Communication Middleware Control Module Software Integration System
ZIP 3.74 MB
アプリケーション: IoTアプリケーション
Function: Application Example, Communication Interface, Driver or Library
関連ファイル：
サンプルコード
RL78/G23 Timer Array Unit (Pulse Interval Measurement: Period) Rev.1.00 - Sample Code
ZIP 6.60 MB Compiler: CC-RL, ICCRL78 Function: Timer IDE: CS+, e2 studio, IAR EWRL78
関連ファイル：
サンプルコード
RL78/G23 Timer Array Unit (Pulse Interval Measurement: Width) Rev.1.00 - Sample Code
ZIP 6.57 MB Compiler: CC-RL, ICCRL78 Function: Timer IDE: CS+, e2 studio, IAR EWRL78
関連ファイル：
サンプルコード
I2C通信を用いたデジタル角度計 Rev.1.00
[Toolchains=CC-RL|V1.12.00;IAR Compiler for RL78|v.5.10.1]
ZIP 12.16 MB 英語
アプリケーション: IoTアプリケーション
Compiler: CC-RL, ICCRL78 Function: Application Example IDE: CS+ for CC, e2 studio, IAR EWRL78
関連ファイル：
サンプルコード
RL78/G15 コンパレータ機能を用いた温度警報器 - サンプルコード
[Toolchains=CC-RL|V1.12.00;IAR Compiler for RL78|v.5.10.1]
ZIP 11.77 MB 英語
アプリケーション: IoTアプリケーション
Compiler: CC-RL, ICCRL78 IDE: CS+ for CC, e2 studio, IAR EWRL78
関連ファイル：
サンプルコード
RL78/G15 タイマ・アレイ・ユニット (PWM出力) Rev.1.00
[Toolchains=CC-RL|V1.12.00;IAR Compiler for RL78|v.5.10.1.2667]
ZIP 6.75 MB 英語
アプリケーション: 家電および民生品
Compiler: CC-RL, ICCRL78 Function: Communication Interface IDE: CS+ for CC, e2 studio, IAR EWRL78
関連ファイル：
サンプルコード
RL78/G15 シリアル・アレイ・ユニット(UART通信) Rev.1.01
[Toolchains=CC-RL|V1.12.00;IAR Compiler for RL78|v.5.10.1.2667]
ZIP 7.28 MB 英語
アプリケーション: 家電および民生品
Compiler: CC-RL, ICCRL78 Function: Communication Interface IDE: CS+ for CC, e2 studio, IAR EWRL78
関連ファイル：
サンプルコード
RL78/G15 A/Dコンバータ Rev.1.01
[Toolchains=CC-RL|V1.12.00;IAR Compiler for RL78|v.5.10.1.2667]
ZIP 5.44 MB 英語
アプリケーション: 家電および民生品
Compiler: CC-RL, ICCRL78 Function: Communication Interface IDE: CS+ for CC, e2 studio, IAR EWRL78
関連ファイル：
サンプルコード
RL78/G15 XBee ZB S2CとHS300xを用いた無線通信 Rev.1.00
[Toolchains=CC-RL|V1.11.00]
ZIP 11.58 MB 英語
アプリケーション: 家電および民生品
Compiler: CC-RL Function: Communication Interface IDE: CS+ for CC, e2 studio
関連ファイル：
サンプルコード
RL78 フラッシュプログラマ (RL78 プロトコル B編) Rev.1.00
ZIP 18.57 MB 英語 Function: Programmer
関連ファイル：
サンプルコード
RL78 フラッシュプログラマ (RL78 プロトコル C編) Rev.1.00
ZIP 26.69 MB 英語 Function: Programmer
関連ファイル：
サンプルコード
RL78 フラッシュプログラマ (RL78 プロトコル A編) Rev.1.00
ZIP 18.63 MB 英語 Function: Programmer
関連ファイル：
サンプルコード
RL78/G23 タイマ・アレイ・ユニット (インターバル・タイマ) Rev.1.00 - サンプルコード
ZIP 7.52 MB 英語 Compiler: CC-RL, ICCRL78 Function: Timer IDE: CS+, e2 studio, IAR EWRL78
関連ファイル：
サンプルコード
Add 12 hidden items
17 items

ボード＆キット

RL78/G15 Fast Prototyping Board with Box

RTK5RLG150C00000BJ

Evaluation
ご購入

RL78/G15 Fast Prototyping Board (RL78/G15 FPB)

RL78/G15 Fast Prototyping Boardは、RL78/G15マイコンを搭載し、様々なアプリケーションの試作開発に特化した評価ボードです。USBケーブルをつなげるだけで、プログラムの書き込み/デバッグが可能で、追加のツール無しで評価を始めることができます。また、従来のE2エミュレータ...

主要ドキュメント:
RL78/G15 Fast Prototyping Board Quick Start Guide

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

モデル

タイトル
分類 日付
IBIS Data for RL78/G15 microcontroller
ZIP 999 KB 		モデル－IBIS
1 item

製品選択

    Processing table
    PLP
    Program Memory (KB)
    RAM (KB)
    Lead Count (#)
    Temp. Range
    Bit Size
    CPU
    Data Flash (KB)
    Supply Voltage (V)
    Operating Freq (Max) (MHz)
    RTC
    LVD
    DMA
    I/O Ports
    Timer
    ADC
    UART (#)
    SPI (#)
    I2C (#)
    Pkg. Type
    Pkg. Dimensions (mm)
    ご購入 / サンプル
    型名
    R5F12068MSP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 8 1 20 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 1 2 3 LSSOP 4.4 x 6.5 x 1.45 サンプルを入手,
    R5F12017ASP#10
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 10 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45
    R5F12017ASP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 4 1 10 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 サンプルを入手,
    R5F12017ASP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 10 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45
    R5F12017GSP#10
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 10 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45
    R5F12017GSP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 4 1 10 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 サンプルを入手,
    R5F12017GSP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 10 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45
    R5F12017MSP#10
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 10 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45
    R5F12017MSP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 4 1 10 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 サンプルを入手,
    R5F12017MSP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 10 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45
    R5F12018ASP#10
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 8 1 10 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 サンプルを入手,
    R5F12018ASP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 8 1 10 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 サンプルを入手,
    R5F12018ASP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 8 1 10 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45
    R5F12018GSP#10
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 8 1 10 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45
    R5F12018GSP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 8 1 10 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 サンプルを入手,
    R5F12018GSP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 8 1 10 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45
    R5F12018MSP#10
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 8 1 10 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45
    R5F12018MSP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 8 1 10 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 サンプルを入手,
    R5F12018MSP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 8 1 10 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45
    R5F12047ASP#10
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 16 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725
    R5F12047ASP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 4 1 16 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725 サンプルを入手,
    R5F12047ASP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 16 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725
    R5F12047GSP#10
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 16 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725
    R5F12047GSP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 4 1 16 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725 サンプルを入手,
    R5F12047GSP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 16 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725
    R5F12047MSP#10
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 16 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725
    R5F12047MSP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 4 1 16 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725 サンプルを入手,
    R5F12047MSP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 16 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725
    R5F12048ASP#10
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 8 1 16 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725
    R5F12048ASP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 8 1 16 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725 サンプルを入手,
    R5F12048ASP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 8 1 16 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725
    R5F12048GSP#10
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 8 1 16 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725
    R5F12048GSP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 8 1 16 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725 サンプルを入手,
    R5F12048GSP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 8 1 16 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725
    R5F12048MSP#10
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 8 1 16 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725
    R5F12048MSP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 8 1 16 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725 サンプルを入手,
    R5F12048MSP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 8 1 16 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 1 2 3 SSOP 4.4 x 5 x 1.725
    R5F12067ASP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 4 1 20 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 1 2 3 LSSOP 4.4 x 6.5 x 1.45 サンプルを入手,
    R5F12067ASP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 20 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 1 2 3 LSSOP 4.4 x 6.5 x 1.45
    R5F12067GSP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 4 1 20 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 1 2 3 LSSOP 4.4 x 6.5 x 1.45 サンプルを入手,
    R5F12067GSP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 20 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 1 2 3 LSSOP 4.4 x 6.5 x 1.45
    R5F12067MSP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 4 1 20 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 1 2 3 LSSOP 4.4 x 6.5 x 1.45 サンプルを入手,
    R5F12067MSP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 20 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 1 2 3 LSSOP 4.4 x 6.5 x 1.45
    R5F12068ASP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 8 1 20 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 1 2 3 LSSOP 4.4 x 6.5 x 1.45 サンプルを入手,
    R5F12068ASP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 8 1 20 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 1 2 3 LSSOP 4.4 x 6.5 x 1.45
    R5F12068GSP#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 8 1 20 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 1 2 3 LSSOP 4.4 x 6.5 x 1.45 サンプルを入手,
    R5F12068GSP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 8 1 20 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 1 2 3 LSSOP 4.4 x 6.5 x 1.45
    R5F12068MSP#50
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 8 1 20 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 1 2 3 LSSOP 4.4 x 6.5 x 1.45
    R5F12007ANS#10
    play_circleアクティブ
    memory
    view_in_ar
    		対象外 4 1 8 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 6 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 3-ch 1 1 2 WDFN 3 x 3 x 0.8
    R5F12007ANS#30
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 対象外 4 1 8 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 6 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 3-ch 1 1 2 WDFN 3 x 3 x 0.8 サンプルを入手,
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product

    サポート

    かふぇルネ RL78フォーラム
    RL78ファミリFAQ
    技術サポートに問合せをする
    サンプルを入手
    MCU / MPU セレクションツール
    RL78ファミリ開発ガイド
    営業に問合せをする
    RL78 Arduino クイックスタートガイド

    このビデオではRL78/G23 FPBでArduino IDEを用いてスケッチを動作させるための方法を紹介します。

    関連リソース：クイックスタートガイドページ（GitHub）

    00:00 オープニング
    00:35 Arduino IDEのインストール
    01:05 環境設定
    01:36 ツールのインストール
    02:00 スケッチの記述
    02:10 COMポートの設定
    02:50 ボードの設定
    03:08 コンパイル、ダウンロード、LED点灯

    Video List
    RL78 Arduino クイックスタートガイド

    ニュース＆ブログ

    Arduino IDEを使ってRL78ファミリを動かしてみよう！ ブログ 2023年5月16日
    8bit MCU市場に最適な小ピンマイコン ブログ 2023年1月12日
