メモリ&ロジック

Renesasの同期FIFO製品は、ネットワーク、ビデオ、テレコム、LAN、データ通信など、大量のデータをバッファリングする必要があるアプリケーションに最適です。同期FIFOでは、クロックに基づいてリード／ライトの制御が行われます。また2つの固定フラグ（エンプティとフル）とプログラムが可能な2つのフラグ（オルモストエンプティとオルモストフル）を備えています。Renesasの同期FIFO製品では、デイジーチェーン方式によって深さを拡張することが可能です。

同期FIFOについて

同期FIFOはデータバッファの一種で、入力された順にバイト単位のデータを出力します。コンピュータシステムにおいて、OSのアルゴリズムは、各プロセスに対するCPUの占有時間を、データを受信した順に応じてスケジューリングします。同期FIFOは、データをキューに格納し、シーケンシャルに出力します。

Renesasの同期FIFO製品は、多くの場合、CPUやその他のコンピュータハードウェアの同期の確立に使用されます。FIFOは一般的に読み出しポインタと書き込みポインタを備える循環キューとして実装されます。非同期FIFO は通常、非同期信号によって制御しますが、同期FIFOではリード／ライトにクロックを使用します。

同期FIFO製品を選定する際に考慮すべき主要なパラメータには、以下に挙げるようなものがあります。

  • 密度： 同期FIFOのレジスタ内に格納されるデータのビット数。Renesasは、サイズが18Mbまでの製品を提供しています。
  • バス幅： デバイスのリード／ライトに使用されるレーン数。Renesasは、一般的に使われているあらゆる構成に対応しています。
  • コア部の電源電圧： コア部に電力を供給するための電源電圧。通常は、システム内に存在する電源レールによって値が決まります。
  • I/O部の電源電圧： データの入出力に使用するI/O部に供給する電源電圧。製品によって、コア部の電源電圧と共通のものと異なるものがあります。
  • I/O周波数： クロック信号の対応周波数。Renesasの同期FIFO製品は、最大225MHzまでの周波数をサポートします。

セレクションテーブル

    Processing table
    Core Voltage (V)
    Bus Width (bits)
    Density (Kb)
    Pkg. Code
    Interface
    I/O Type
    I/O Frequency (MHz)
    Organization
    Temp. Range
    Architecture
    105°C Max. Case Temp.
    型名
    72205
    256 x 18 SyncFIFO, 5.0V    		 5 18 4 PNG64 Synchronous 5.0 V TTL 100 256 x 18 0 to 70°C Uni-directional
    72215
    512 x 18 SyncFIFO, 5.0V    		 5 18 9 PNG64 Synchronous 5.0 V TTL 100, 66 512 x 18 -40 to 85°C, 0 to 70°C Uni-directional
    72225
    1K x 18 SyncFIFO, 5.0V    		 5 18 18 PNG64, PPG64 Synchronous 5.0 V TTL 100, 66 1K x 18 -40 to 85°C, 0 to 70°C Uni-directional
    72235
    2K x 18 SyncFIFO, 5.0V    		 5 18 36 PLG68, PNG64, PPG64 Synchronous 5.0 V TTL 100, 66 2K x 18 -40 to 85°C, 0 to 70°C Uni-directional
    72245
    4K x 18 SyncFIFO, 5.0V    		 5 18 64 PNG64 Synchronous 5.0 V TTL 100 4K x 18 0 to 70°C Uni-directional
    72255
    8K x 18 SuperSync FIFO, 5.0V    		 5 18 144 PNG64, PPG64 Synchronous 5.0 V TTL 100, 66 8K x 18 -40 to 85°C, 0 to 70°C Uni-directional
    72261
    16K x 9 SuperSync FIFO, 5.0V    		 5 9 144 PNG64, PPG64 Synchronous 5.0 V TTL 66, 100 16K x 9 -40 to 85°C, 0 to 70°C Uni-directional
    72265
    16K x 18 SuperSync FIFO, 5.0V    		 5 18 288 PNG64, PPG64 Synchronous 5.0 V TTL 100, 66 16K x 18 -40 to 85°C, 0 to 70°C Uni-directional
    72271
    32K x 9 SuperSync FIFO, 5.0V    		 5 9 288 PNG64 Synchronous 5.0 V TTL 100 32K x 9 0 to 70°C Uni-directional
    723624
    256 x 36 x 2 SyncBiFIFO, 5.0V    		 5 36 18 PKG128 Synchronous 5.0 V TTL 66 256 x 36 x 2 0 to 70°C Bi-directional
    723632
    512 x 36 x 2 SyncBiFIFO, 5.0V    		 5 36 36 PNG120 Synchronous 5.0 V TTL 66 512 x 36 x 2 0 to 70°C Bi-directional
    723633
    512 x 36 SyncFIFO, 5.0V    		 5 36 9 PKG128 Synchronous 5.0 V TTL 83 512 x 36 0 to 70°C Uni-directional
    723651
    2K x 36 SyncFIFO, 5.0V    		 5 36 72 PNG120 Synchronous 5.0 V TTL 50 2K x 36 -40 to 85°C Uni-directional
    72421
    64 x 9 SyncFIFO, 5.0V    		 5 9 1 PR32 Synchronous 5.0 V TTL 100 64 x 9 0 to 70°C Uni-directional
    72T18105
    128K x 18 / 256K x 9 TeraSync FIFO, 2.5V    		 2.5 18 2048 BB240, BBG240 Synchronous 1.5 V HSTL, 1.8 V HSTL, 2.5 V LVTTL, 3.3 V LVTTL 100, 225, 200, 150 128K x 18, 256K x 9 -40 to 85°C, 0 to 70°C Uni-directional
    72T18115
    256K x 18 / 512K x 9 TeraSync FIFO, 2.5V    		 2.5 18 4096 BB240 Synchronous 1.5 V HSTL, 1.8 V HSTL, 2.5 V LVTTL, 3.3 V LVTTL 100, 225, 200, 150 256K x 18, 512K x 9 -40 to 85°C, 0 to 70°C Uni-directional
    72T18125
    512K x 18 / 1M x 9 TeraSync FIFO, 2.5V    		 2.5 18 9216 BB240, BBG240 Synchronous 1.5 V HSTL, 2.5 V LVTTL, 3.3 V LVTTL 100, 225, 200, 150 1M x 9, 512K x 18 -40 to 85°C, 0 to 70°C Uni-directional
    72T36105
    64K x 36 TeraSync FIFO, 2.5V    		 2.5 36 2048 BB240 Synchronous 1.5 V HSTL, 1.8 V HSTL, 2.5 V LVTTL, 3.3 V LVTTL 100, 225, 200, 150 64K x 36 -40 to 85°C, 0 to 70°C Uni-directional
    72T36115
    128K x 36 TeraSync FIFO, 2.5V    		 2.5 36 4096 BB240 Synchronous 1.5 V HSTL, 1.8 V HSTL, 2.5 V LVTTL, 3.3 V LVTTL 100, 225, 200, 150 128K x 36 -40 to 85°C, 0 to 70°C Uni-directional
    72T36125
    256K x 36 TeraSync FIFO, 2.5V    		 2.5 36 9216 BB240, BBG240 Synchronous 1.5 V HSTL, 2.5 V LVTTL, 3.3 V LVTTL 100, 225, 200, 150 256K x 36 -40 to 85°C, 0 to 70°C Uni-directional
    72T72105
    64K x 72 TeraSync FIFO, 2.5V    		 2.5 72 4096 BB324, BBG324 Synchronous 1.5 V HSTL, 1.8 V HSTL, 2.5 V LVTTL, 3.3 V LVTTL 100, 225, 200, 150 64K x 72 -40 to 85°C, 0 to 70°C Uni-directional
    72T72115
    128K x 72 TeraSync FIFO, 2.5V    		 2.5 72 9216 BB324, BBG324 Synchronous 1.5 V HSTL, 2.5 V LVTTL, 3.3 V LVTTL 100, 225, 200, 150 128K x 72 -40 to 85°C, 0 to 70°C Uni-directional
    72T7285
    16K x 72 TeraSync FIFO, 2.5V    		 2.5 72 1024 BB324, BBG324 Synchronous 1.5 V HSTL, 1.8 V HSTL, 2.5 V LVTTL, 3.3 V LVTTL 100, 225, 200, 150 16K x 72 0 to 70°C Uni-directional
    72T7295
    32K x 72 TeraSync FIFO, 2.5V    		 2.5 72 2048 BB324, BBG324 Synchronous 1.5 V HSTL, 2.5 V LVTTL, 3.3 V LVTTL 100, 225, 200, 150 32K x 72 0 to 70°C Uni-directional
    72V205
    256 x 18 SyncFIFO, 3.3V    		 3.3 18 4 PNG64, PPG64 Synchronous 3.3 V LVTTL 100, 66 256 x 18 -40 to 85°C, 0 to 70°C Uni-directional
    72V2101
    256K x 9 SuperSync FIFO, 3.3V    		 3.3 9 2048 PNG64 Synchronous 3.3 V LVTTL 100 256K x 9 0 to 70°C Uni-directional
    72V2103
    128K x 18 / 256K x 9 SuperSync II FIFO, 3.3V    		 3.3 18 2048 BC100, BCG100, PNG80 Synchronous 3.3 V LVTTL 66, 166, 133 128K x 18, 256K x 9 -40 to 85°C, 0 to 70°C Uni-directional
    72V2105
    256K x 18 SuperSync FIFO, 3.3V    		 3.3 18 4096 PNG64 Synchronous 3.3 V LVTTL 100, 66 256K x 18 -40 to 85°C, 0 to 70°C Uni-directional
    72V2111
    512K x 9 SuperSync FIFO, 3.3V    		 3.3 9 4096 PNG64 Synchronous 3.3 V LVTTL 100, 66 512K x 9 -40 to 85°C, 0 to 70°C Uni-directional
    72V2113
    256K x 18 / 512K x 9 SuperSync II FIFO, 3.3V    		 3.3 18 4096 BC100, BCG100, PNG80 Synchronous 3.3 V LVTTL 166, 133 256K x 18, 512K x 9 -40 to 85°C, 0 to 70°C Uni-directional
    72V215
    512 x 18 SyncFIFO, 3.3V    		 3.3 18 9 PPG64 Synchronous 3.3 V LVTTL 100, 66 512 x 18 -40 to 85°C, 0 to 70°C Uni-directional
    72V221
    1K x 9 SyncFIFO, 3.3V    		 3.3 9 9 PRG32 Synchronous 3.3 V LVTTL 66 1K x 9 -40 to 85°C Uni-directional
    72V223
    512 x 18 / 1K x 9 SuperSync II FIFO, 3.3V    		 3.3 18 9 BC100 Synchronous 3.3 V LVTTL 166, 133 1K x 9, 512 x 18 0 to 70°C Uni-directional
    72V225
    1K x 18 SyncFIFO, 3.3V    		 3.3 18 18 PNG64, PPG64 Synchronous 3.3 V LVTTL 100 1K x 18 0 to 70°C Uni-directional
    72V231
    2K x 9 SyncFIFO, 3.3V    		 3.3 9 18 PRG32 Synchronous 3.3 V LVTTL 100, 66 2K x 9 -40 to 85°C, 0 to 70°C Uni-directional
    72V233
    1K x 18 / 2K x 9 SuperSync II FIFO, 3.3V    		 3.3 18 18 BC100 Synchronous 3.3 V LVTTL 166, 133 1K x 18, 2K x 9 0 to 70°C Uni-directional
    72V235
    2K x 18 SyncFIFO, 3.3V    		 3.3 18 36 PNG64, PPG64 Synchronous 3.3 V LVTTL 100, 66 2K x 18 -40 to 85°C, 0 to 70°C Uni-directional
    72V243
    2K x 18 / 4K x 9 SuperSync II FIFO, 3.3V    		 3.3 18 36 BC100, BCG100, PNG80 Synchronous 3.3 V LVTTL 166, 133 2K x 18, 4K x 9 -40 to 85°C, 0 to 70°C Uni-directional
    72V245
    4K x 18 SyncFIFO, 3.3V    		 3.3 18 72 PNG64, PPG64 Synchronous 3.3 V LVTTL 100, 66 4K x 18 -40 to 85°C, 0 to 70°C Uni-directional
    72V253
    4K x 18 / 8K x 9 SuperSync II FIFO, 3.3V    		 3.3 18 72 BC100, BCG100, PNG80 Synchronous 3.3 V LVTTL 166, 133 4K x 18, 8K x 9 -40 to 85°C, 0 to 70°C Uni-directional
    72V255
    8K x 18 SuperSync FIFO, 3.3V    		 3.3 18 144 PNG64, PPG64 Synchronous 3.3 V LVTTL 100, 66 8K x 18 -40 to 85°C, 0 to 70°C Uni-directional
    72V261
    16K x 9 SuperSync FIFO, 3.3V    		 3.3 9 144 PPG64 Synchronous 3.3 V LVTTL 100 16K x 9 0 to 70°C Uni-directional
    72V263
    8K x 18 / 16K x 9 SuperSync II FIFO, 3.3V    		 3.3 18 144 BC100, BCG100, PNG80 Synchronous 3.3 V LVTTL 166, 133 8K x 18, 16K x 9 -40 to 85°C, 0 to 70°C Uni-directional
    72V265
    16K x 18 SuperSync FIFO, 3.3V    		 3.3 18 288 PNG64, PPG64 Synchronous 3.3 V LVTTL 100, 66 16K x 18 -40 to 85°C, 0 to 70°C Uni-directional
    72V271
    32K x 9 SuperSync FIFO, 3.3V    		 3.3 9 288 PNG64 Synchronous 3.3 V LVTTL 100, 66 32K x 9 -40 to 85°C, 0 to 70°C Uni-directional
    72V273
    16K x 18 / 32K x 9 SuperSync II FIFO, 3.3V    		 3.3 18 288 BC100, BCG100, PNG80 Synchronous 3.3 V LVTTL 100, 166, 133 16K x 18, 32K x 9 -40 to 85°C, 0 to 70°C Uni-directional
    72V275
    32K x 18 SuperSync FIFO, 3.3V    		 3.3 18 512 PPG64 Synchronous 3.3 V LVTTL 100, 66 32K x 18 -40 to 85°C, 0 to 70°C Uni-directional

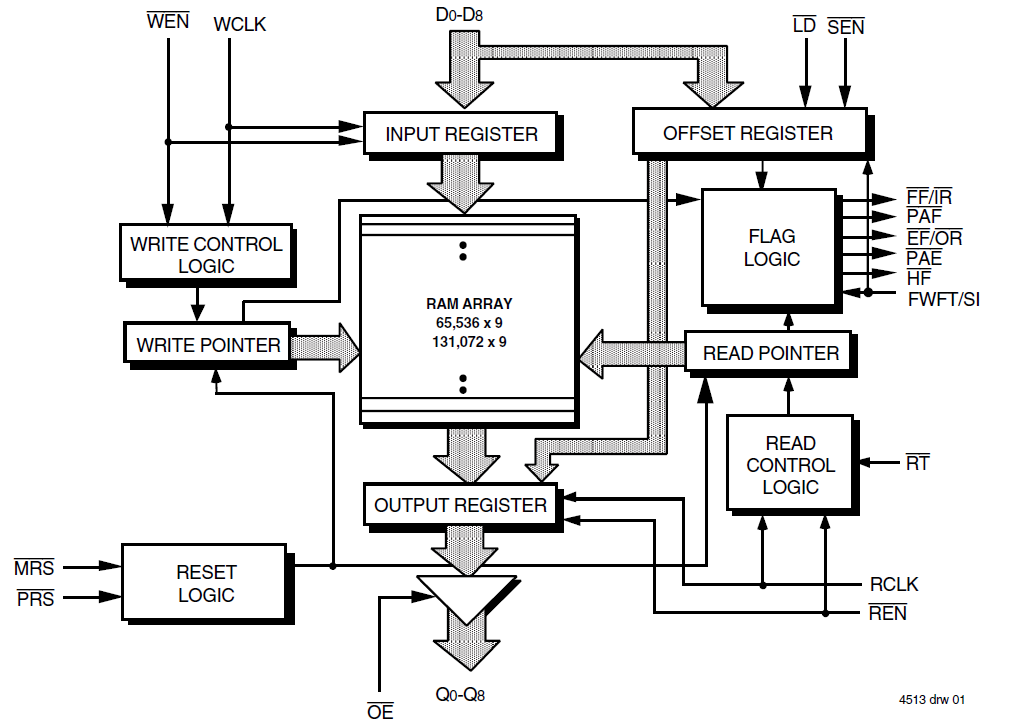

    72V281
    64K x 9 SuperSync FIFO, 3.3V    		 3.3 9 512 PNG64, PPG64 Synchronous 3.3 V LVTTL 100, 66 64K x 9 -40 to 85°C, 0 to 70°C Uni-directional
    72V283
    32K x 18 / 64K x 9 SuperSync II FIFO, 3.3V    		 3.3 18 512 BC100, BCG100, PNG80 Synchronous 3.3 V LVTTL 166, 133 32K x 18, 64K x 9 -40 to 85°C, 0 to 70°C Uni-directional

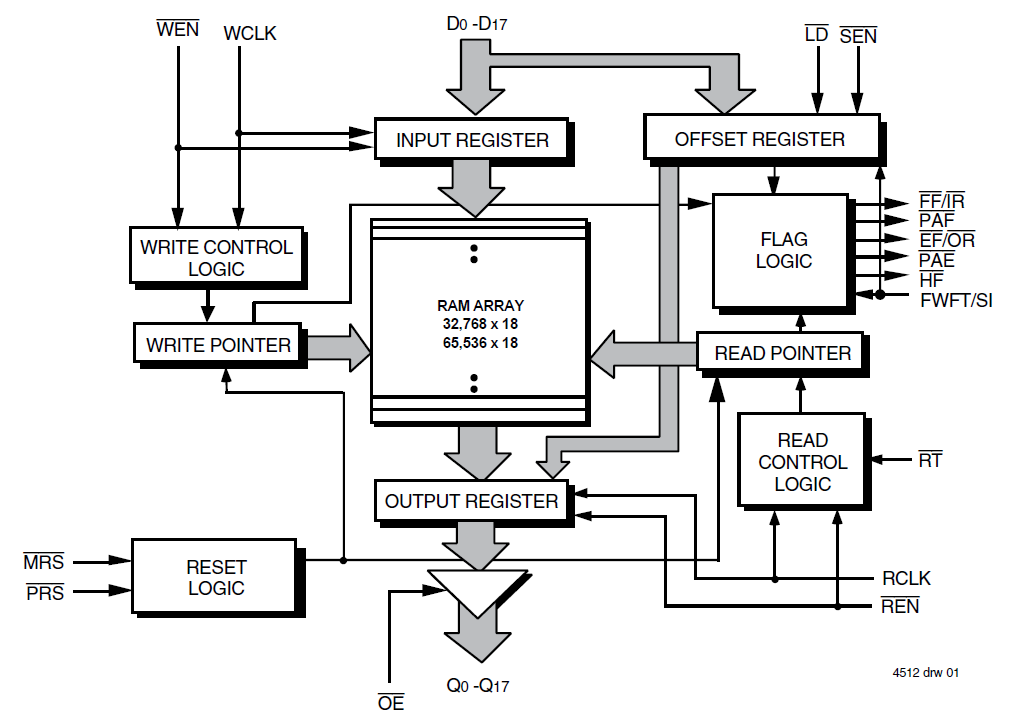

    72V285
    64K x 18 SuperSync FIFO, 3.3V    		 3.3 18 1024 PPG64 Synchronous 3.3 V LVTTL 100 64K x 18 0 to 70°C Uni-directional
