概要
説明

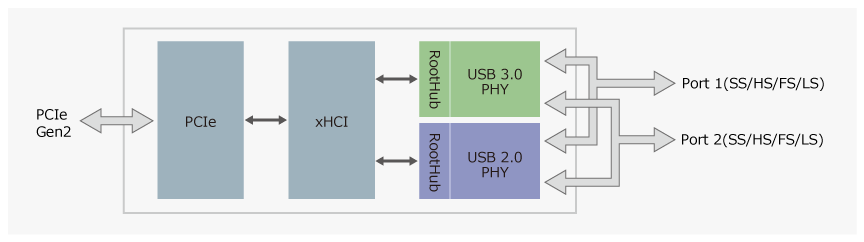

µPD720202は、USB3.0規格およびxHCI規格(eXtensible Host Controller Interface) 1.0に準拠したUSBホストコントローラです。システムバスはPCIe Gen2規格に準拠しています。LS (low-Speed) / FS (full-Speed) / HS (high-Speed) / SS (SuperSpeed)に対応したUSBポートを2本備えます。
µPD720202は、48ピンのQFNパッケージを採用し、従来製品に比べて以下の点を改良しています。
- 省電力モード時の消費電力を従来比90％減の4.5mWに低減
- データ転送処理速度の改善により実効転送速度を従来比40%向上
- ファームウェアダウンロード機能の搭載により、シリアルフラッシュROMの外付けが不要
特長
- System I/F: PCIe Gen2 x 1 Lane
- USB ports: 2 ports (SS/HS/FS/LS)
- Comply spec to:
- PCIe 2.0 Base Spec
- USB 3.0 rev1.0 (USB-IF certified: Test ID = 380000043)
- Intel xHCI rev1.0
- VDD: 1.05V, 3.3V
- Clock: 24MHz Xtal clock input
- Package: 48-pin QFN (7mm x 7mm, 0.5mm ball pitch)
- Ta: 0～85 °C (μPD720202K8-701-BAA-A)
Ta:-40～85 °C (μPD720202K8-711-BAA-A)
アプリケーション
アプリケーション
- デスクトップパソコン ・ ノートブックパソコン ・ タブレット ・ サーバ
- PCI Express カード ・ Express カード
- デジタルテレビ ・ ハードディスクレコーダ ・ セットトップボックス
- ブルーレイレコーダ ・ ブルーレイプレーヤ
- メディアプレーヤ・ デジタルオーディオシステム ・ プロジェクター
- マルチファンクションプリンター ・ ストレージ ・ NAS など
ドキュメント
| Document title | Document type 分類 | 日付 日付 | |
|---|---|---|---|
| PDF 679 KB | データシート | ||
| PDF 1.02 MB | マニュアル－ハードウェア | ||
| PDF 102 KB | 製品変更通知 | ||
| PDF 247 KB | テクニカルアップデート | ||
4 items
|
|||
