特長
- ビデオ入力
- 各チャネル最大150MHzのシングルチャネルOpenLDI入力を2系統サポート
- デュアルチャネルモード入力をサポート（各チャネル75MHz、合計150MHz）
- TFTパネル出力
- 各チャネル最大104MHzのデュアルOpenLDI出力
- デュアルチャネルモード出力をサポート（各チャネル75MHz、合計150MHz）
- フォントベースOSD
- SPIフラッシュベースOSD：最大142MHz SPIクロック対応
- Quad SPIフラッシュインターフェースによるSPI-OSDおよび高速ブート時レジスタプログラミング
- 画像処理機能
- 輝度、コントラスト、彩度、色相、シャープネスの調整
- 入力映像およびグラフィックスのクロッピング機能
- RGB独立ゲイン／オフセット制御
- 色ごとに設定可能な10ビットガンマ補正
- クロック生成
- 各ビデオパイプラインにスプレッドスペクトラムPLLを内蔵
- 変調周波数および拡散幅を設定可能
- 機能安全（ISO 26262）ASIL B
- 映像タイミングおよびコンテンツ監視（ちらつき・フリーズ検出）
- CRCによるI²C/SPIコントローラインターフェース保護機能
- すべての入力／出力／内部クロックの監視機能
- 1.2V内部動作
- 27MHz単一水晶発振子対応
- AEC-Q100 Grade 2準拠
- パッケージ：72ピンSCQFN（10mm × 10mm）

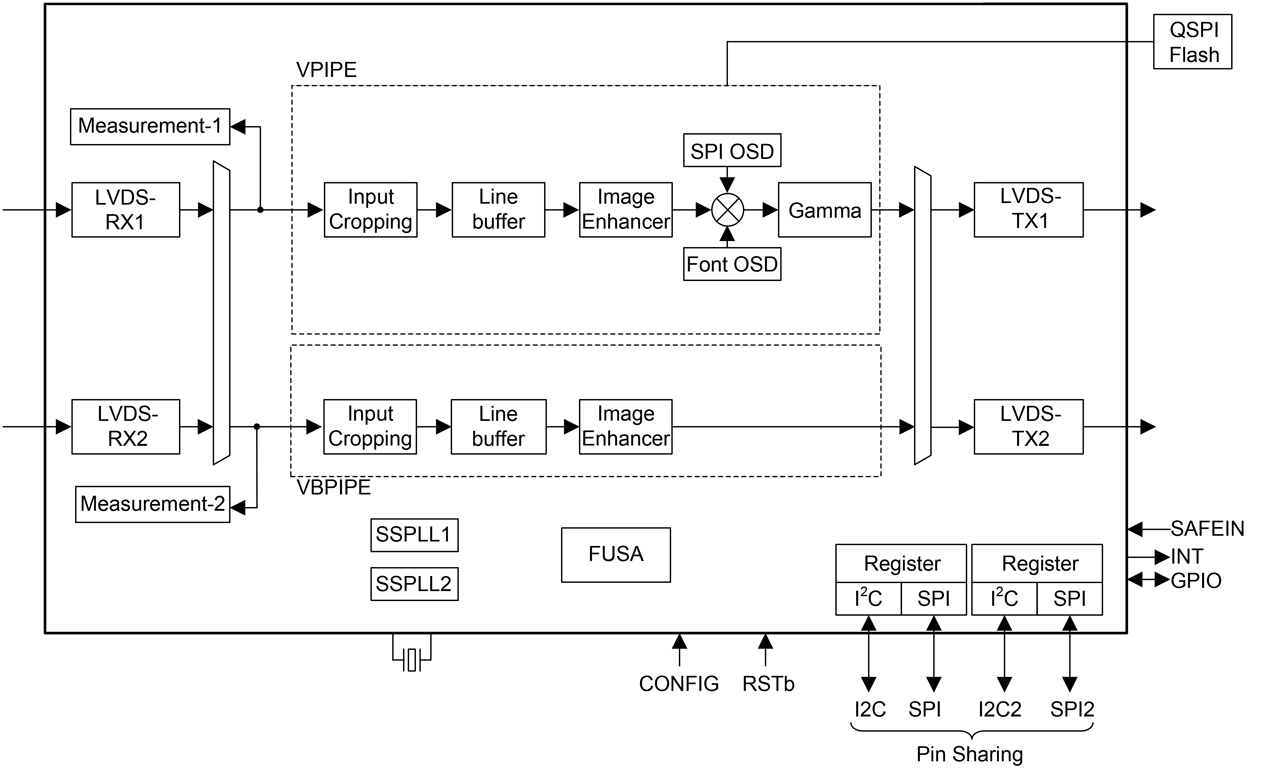

RAA278831 ブロック図
説明
RAA278831は、ISO 26262 ASIL B機能安全設計に対応した車載ヘッドアップディスプレイ（HUD）向けの高集積LCDビデオプロセッサです。HUDシステムの設計に必要な多彩な機能を高度に統合しています。 本デバイスは、2系統のLVDS OpenLDI入力インターフェース、独立した2つのビデオパイプライン、フォントベースOSDおよびビットマップ方式SPI-OSDを含む柔軟なオンスクリーンディスプレイ（OSD）機能、QSPIフラッシュインターフェース、およびデュアルチャネルLVDS OpenLDIパネル出力インターフェースを搭載しています。 RAA278831は、最大水平解像度2560および最大150MHzのピクセルクロック入力に対応しています。 また、映像処理機能として、映像反転、画質調整・補正、10ビットガンマ補正、ディザ処理などを搭載し、優れた表示品質を実現します。 さらに、入力映像のちらつき、フリーズ、映像データの破損を検出する映像診断機能を備えています。 豊富な機能、高い柔軟性、およびISO 26262 ASIL B機能安全設計への対応により、RAA278831は厳しい安全要件に対応する車載LCDディスプレイアプリケーションに適したソリューションです。 本製品は、露出サーマルパッド付き72ピンSCQFNパッケージで提供されます。
パラメータ
| 属性 | 値 |
|---|---|
| CVBS Input | No |
| S-Video Input | No |
| YPbPr Input | No |
| SCART Input | No |
| Digital RGB/Y CbCr Input | No |
| Output Resolution (Max) | 1080p (1920x1080) |
| Color Enhancement | Yes |
| PIP | No |
| OSD Type | Font / SPI bitmap |
| OSD Font RAM | 512 |
| External OSD | No |
| CCFL/LED Controller | No |
| Dual View Output | No |
| LVDS Input | Yes (2CH) |
| LVDS Output | Yes (2CH) |
| Memory Support | No |
| MIPI-CSI2 input | No |
| OSD Colors | 16 Colors / 16-bit Pallette, 17 Colors / 16-bit Pallette |
| TCON Output | No |
| Touch-screen Controller | No |
| TTL Output | No |
| ISO 26262 (Functional Safety) | ASIL B |
| Qualification Level | AEC-Q100 Grade 2 |
パッケージオプション
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
|---|---|---|---|
| SCQFN | 10.0 x 10.0 x 0.85 | 72 | 0.5 |
アプリケーション
- 車載ディスプレイシステム
- ヘッドアップディスプレイ（HUD）
- 車載ヘッドアップディスプレイ
- ARヘッドアップディスプレイ（AR-HUD）
Renesas Boards & Kits
RTKA278831Bx0000BU
アクティブ
車載HUDシステム向けASIL B対応ビデオ診断IC評価ボード
本評価ボードを使用することで、RAA278831の機能評価を効率的に実施できます。 また、TW_Terminal GUIツールを利用して全レジスタへアクセスできるため、ファームウェア開発およびデバッグを容易に行えます。
