概要
説明
セーフティネットワーク機能を実現するためのボードとソフトウェアの統合キット
- RZ/T2Lを2個搭載したボード上で、セーフティネットワーク機能の評価と開発を容易に行えます
- セーフティプロトコルとして3種類（FSoE、PROFIsafe、CIPSafety）のリファレンスソフトウェアを用意しています
含まれるもの：
- RZ/T2L 機能安全リファレンスボード
- RZ/T2L セーフティネットワーク リファレンス ソフトウェア (ボード附属のQRコードより入手)
- RZ/T2L FSoEリファレンスソフトウェア
- RZ/T2L PROFIsafeリファレンスソフトウェア
- RZ/T2L CIP Safetyリファレンスソフトウェア
なお、本キットに含まれないマスタ機器等、必要機材を別途ご準備頂く必要があります（システム構成例資料を参照ください）。
FSoEをご利用の場合はETGメンバー、CIP Safetyをご利用の場合はODVAメンバーであることが要件となります。PROFIsafeをご利用の場合はシーメンス社からPROFIsafeドライバを購入する必要があります。
お客様製品搭載には、別途製品版ライセンスが必要です。
特長

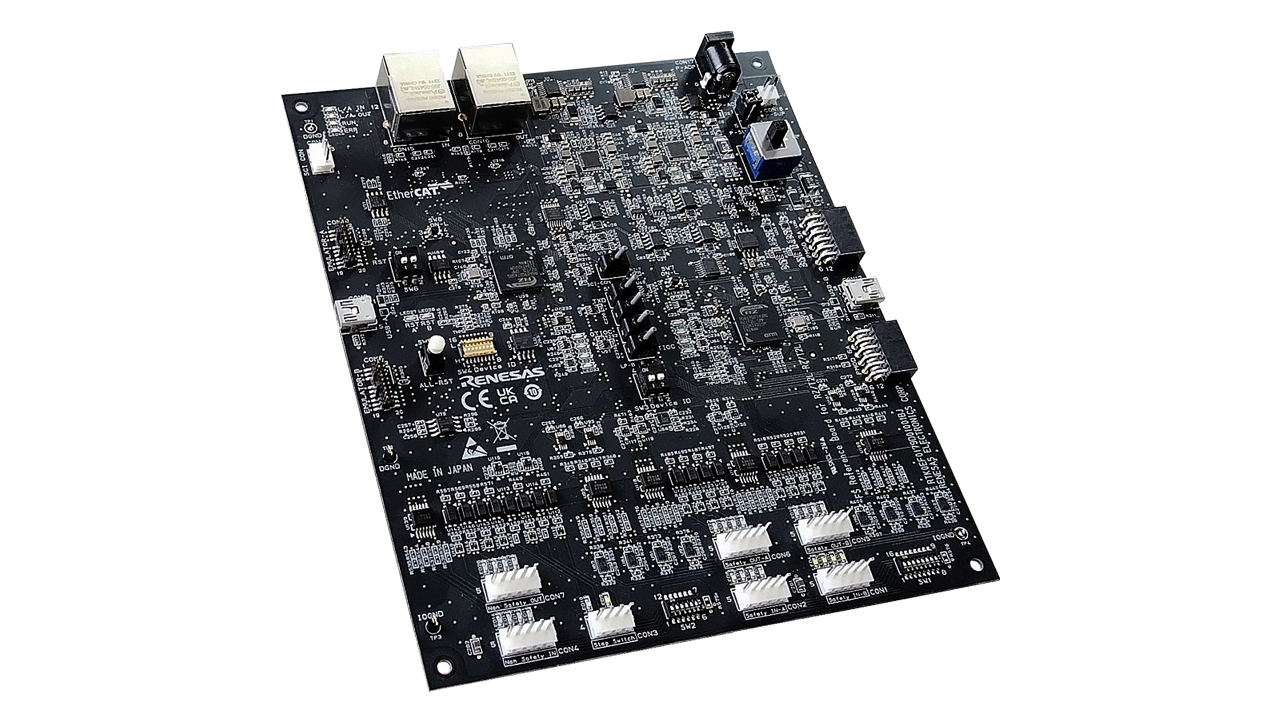

- RZ/T2L 機能安全リファレンスボード
- RZ/T2L 2個によるHFT=1構成のリモートI/O基板
- それぞれのRZ/T2L用のICE接続コネクタを搭載し、ソフトウェア開発に対応
- I/O信号状態 (H or L) をLEDで確認可能
- テスト用スイッチにより入力ポートレベル (H or L)を切り換え可能
- 回路図 / 部品表付き
- RZ/T2L セーフティネットワーク リファレンスソフトウェア
- RZ/T2L 機能安全リファレンスボードに附属のQRコードより入手
- リモートI/Oシステムを想定したサンプルプロジェクトとソフトウェア開発ハンドブック、各種ソフトウェア関連ドキュメントのセット
- 以下の3種類のセーフティプロトコルを選択可
- FSoEスレーブ機器用サンプルプロジェクト
- PROFIsafe F-Device機器用サンプルプロジェクト
- CIP Safetyターゲット機器用サンプルプロジェクト
- ソフトウェア開発ハンドブックが、一連の開発手順をガイド
アプリケーション
|
産業用ネットワーク＆機能安全対応モータ制御システム
このモータ制御システムは、MPUとMCUを統合して、効率的な産業用モータ制御とネットワーキングを実現します。
|
|
セーフティドライブシステムを備えた機能安全ネットワーク
デュアルセーフティMCUにより、工場環境での精密なモータ制御と信頼性の高い緊急電源遮断が可能になります。
|
ドキュメント
ピックアップ
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| PCB設計ファイル | RTK0EF0179D01001BJ Design Data
Design files for this board include the PCB layout files—essential tools for enabling complete evaluation of IC and board functions.
|
|
| マニュアル－開発ツール | PDF 2.91 MB English | |
| アプリケーションノート |
PDF
1.88 MB
English
ルネサスエレクトロニクス製MPUのRZ/T2Lを2つ搭載したRZ/T2L Functional Safety Reference Boardを使用して、PROFIsafeを動作するためのスタートアップマニュアルです。ハードウェアの設定と接続方法、PROFIsafeの通信を行うための操作手順を説明しています。
|
|
| ガイド | PDF 1.26 MB English | |
| リリースノート | PDF 555 KB English | |
5件
|
||
設計・開発
製品選択
| 型名 | 状態 | 在庫 | 参考価格（米ドル） | Sampleable |
|---|---|---|---|---|
| RTK0EF0179D01001BJ | Active | 在庫切れ | 1u | $1494 | N/A |
ビデオ&トレーニング
機能安全の基本を学び、Renesasが機能安全の認証に対してどのように支援しているかをご覧ください。このコンテンツでは、MPU向けの機能安全ソリューションに焦点を当て、開発ツールの概要と、評価と設計を加速させるRZ/T2L Functional Safety Reference Kitを紹介します。
