概要
説明
RZ/G3評価ボードキットは、RZ/G3LおよびRZ/G3SE MPUの機能や性能を評価するために設計された評価ボードキットです。 本キットは、エントリークラスのHMIおよびIoTエッジアプリケーション向けの評価・開発プラットフォームであり、迅速に評価およびソフトウェア開発を開始できます。 対応するソフトウェアパッケージをダウンロードすることで、開発環境を迅速に構築できます。

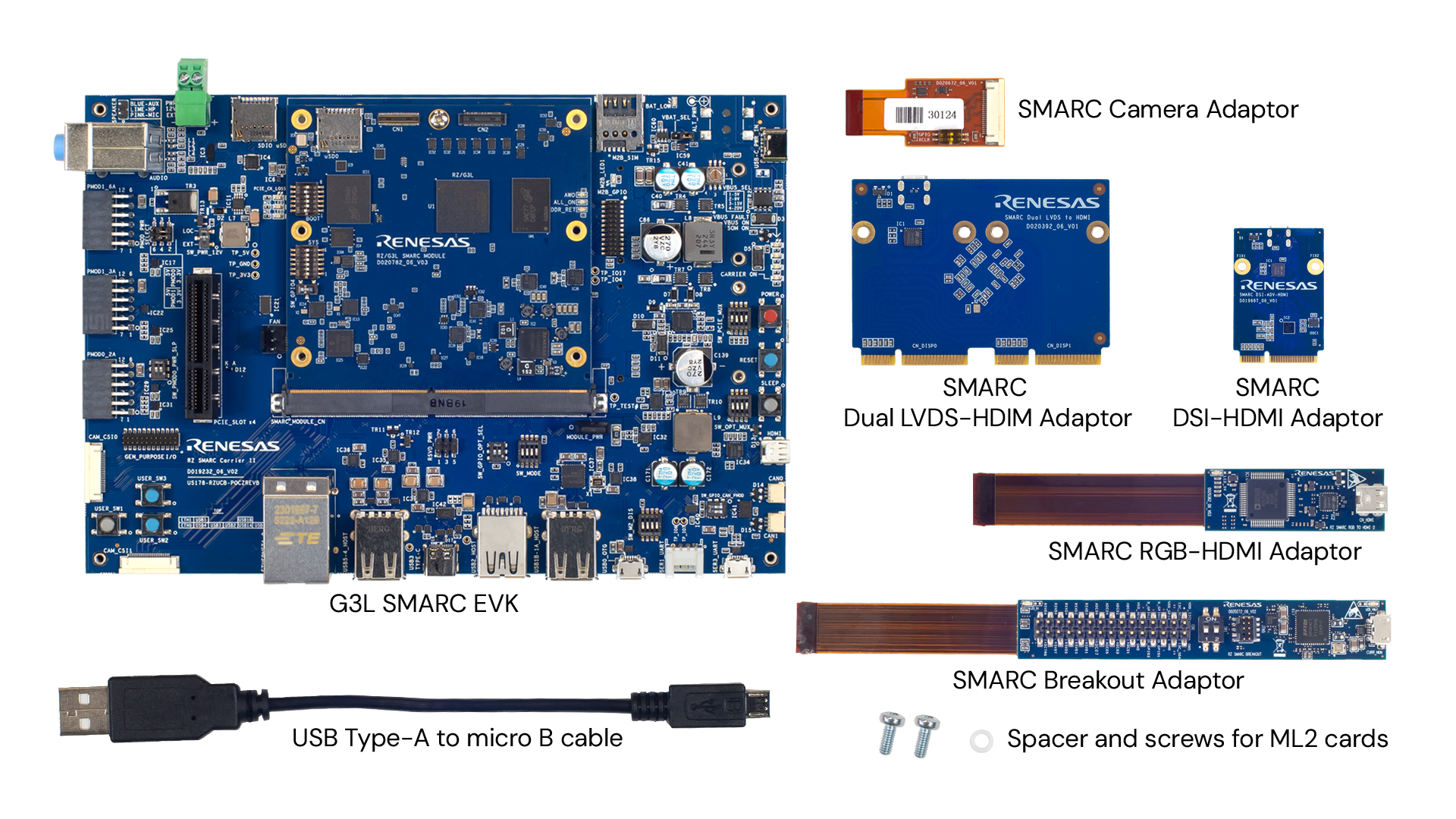

同梱品
- RZ/G3Lモジュールボード（SMARC2.1.1）
- Common Carrier Board II（RZ/G3L、RZ/G3S、およびRZ/G3E対応）
- 各種アダプターボード、ケーブル、ネジなど
別途必要なもの
- 65W USB Type-C充電器とUSB Type-C to Type-Cケーブル
- USB Power Delivery (PD)
- 出力：5V/3A、9V/3A、15V/3A、20V/3.25A
- microSD UHI-Class 10カード（8GB以上）
詳細については、「RZ/G3L SMARCモジュールボードマニュアル」および「RZ SMARCシリーズキャリアボードマニュアル」をご参照ください。
特長
- デバイス：RZ/G3L R9A08G046L46GBG
- Cortex®-A55 x 4、Cortex-M33 x 1
- LFBGA 400ピン（14mm角、0.5mmピッチ）
- SMARCモジュールボード
- LPDDR4 SDRAM：2GB × 1
- QSPIフラッシュメモリ：16MB × 1
- eMMC：64GB × 1
- PMIC（RAA215300#HAA）搭載
- microSDカードスロット × 2
- Micro HDMI（パラレルインターフェース経由）
- I3Cコネクタ
- JTAGコネクタ
- ADC（A/Dコンバータ） x 8チャネル
- PDM MEMSマイク
- 電流モニタ（USB Micro-B）
- キャリアボード
- ギガビットEthernet × 2
- USB 2.0 ×2チャネル（OTG ×1、Host ×2（USBハブ経由））
- CAN-FDインタフェース x 2
- MIPI CSI-2カメラインタフェース
- Micro HDMI（MIPI-DSI/LVDSインタフェース経由）×1
- microSDカードスロット
- モノラルスピーカーインタフェース、ステレオヘッドホン、マイク、、AUXインターフェース
- Digilent Pmod™ x 3（Type-2A、Type-3A、Type-6A）
- PCIe Gen2 4レーンスロット（RZ/G3Lは1レーンのみサポート）
- M.2 Key E インタフェース
- M.2 Key BインタフェースとSIMカードスロット
- モジュール電源電流モニタ
- コイン型電池ホルダー
- USB Type-C電源入力
