ISL73846MEV3Z

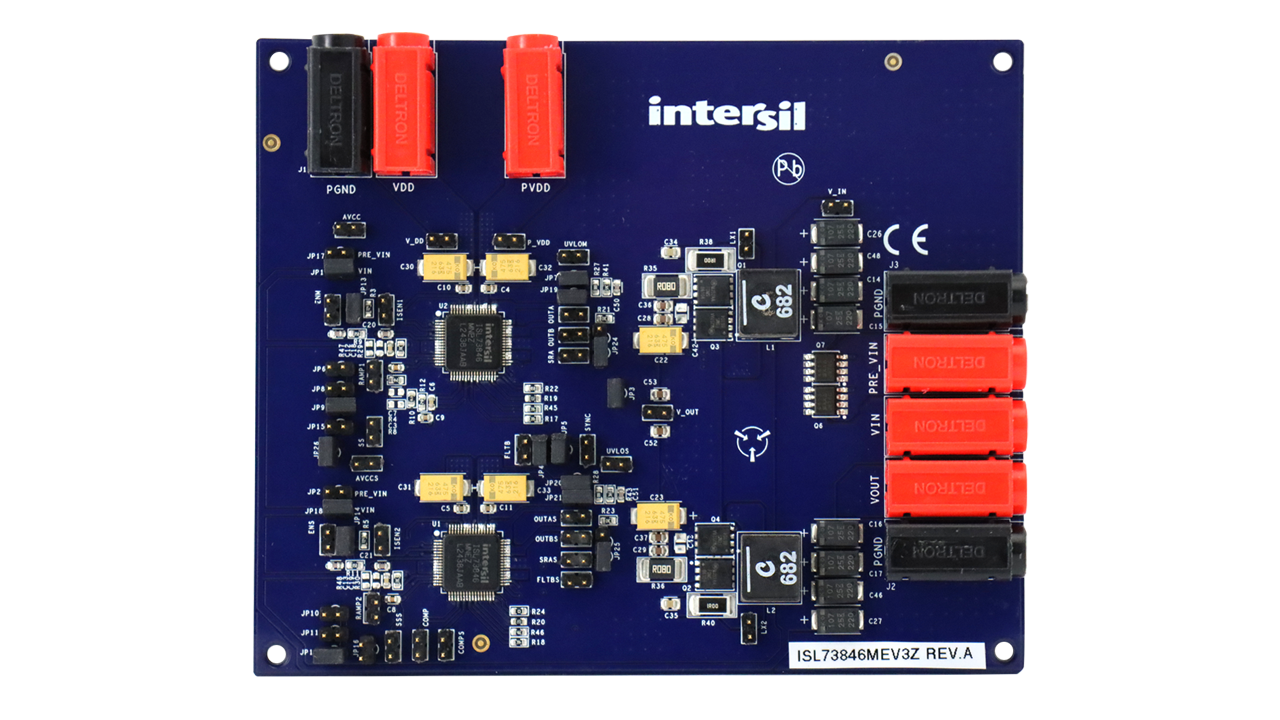

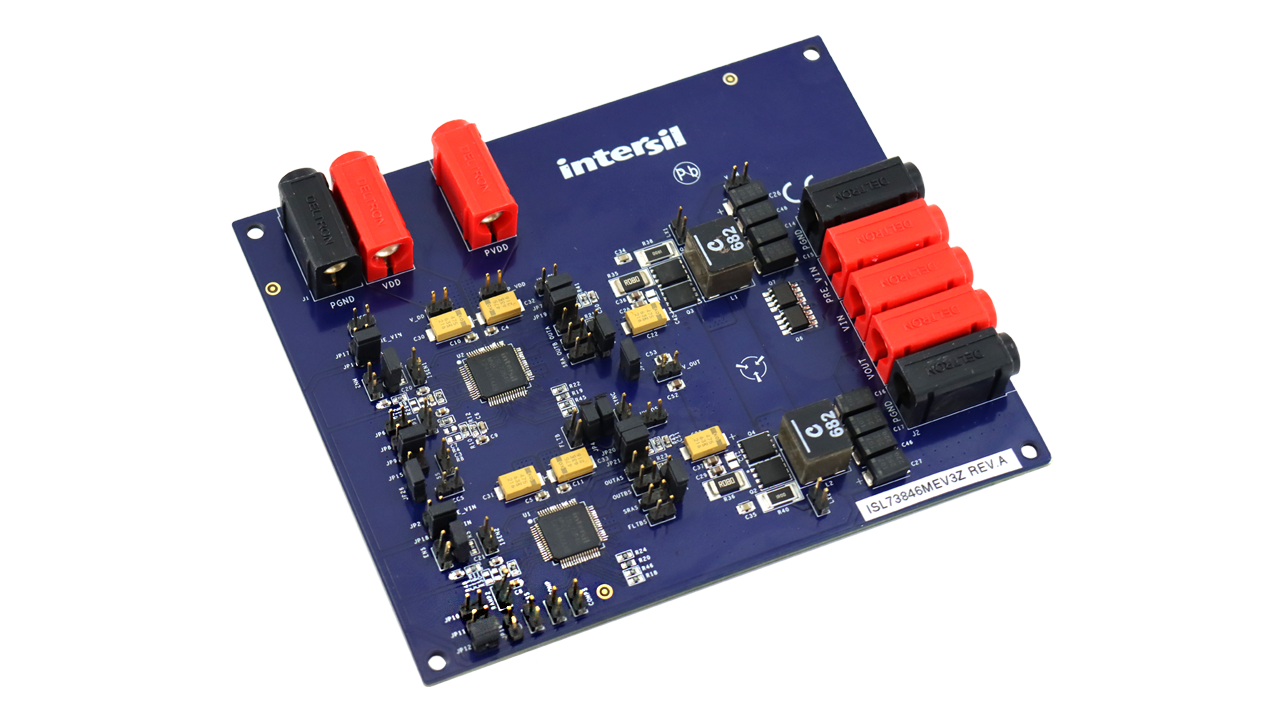

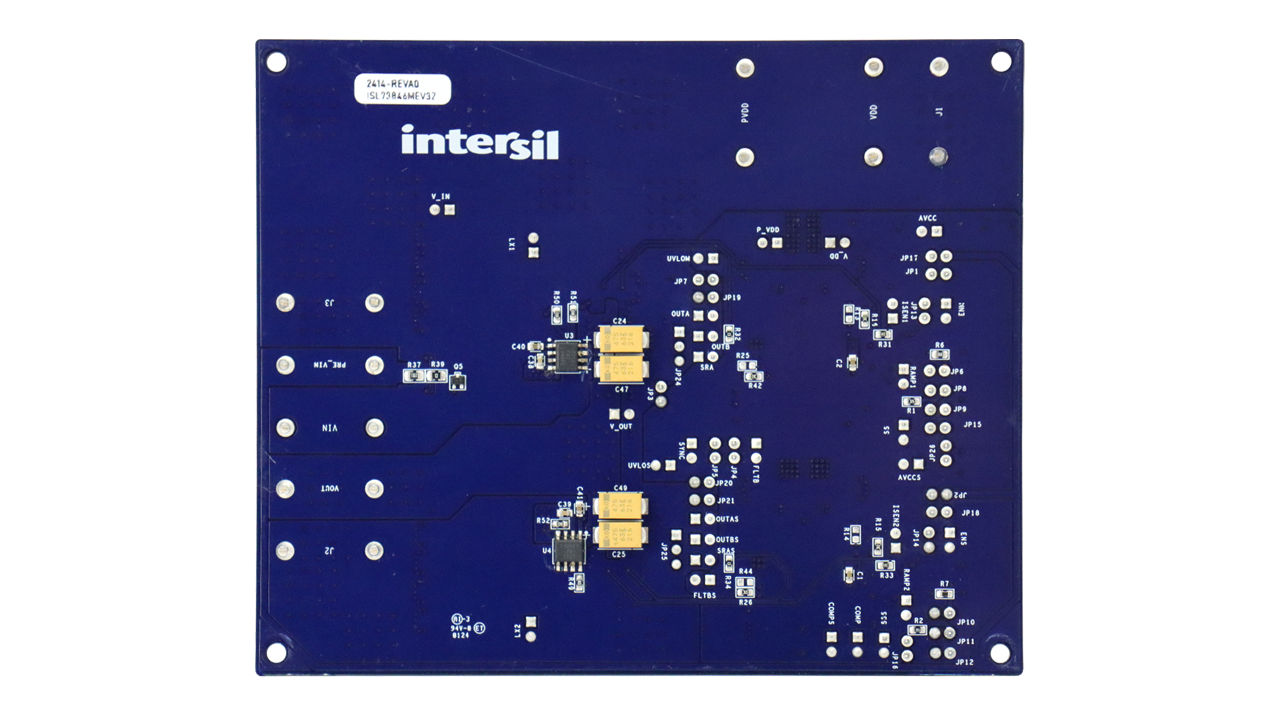

このISL73846MEV3Zは、2相同期整流昇圧コンバータの評価ボードであり、2つのISL73846M放射線耐PWMコントローラを使用したリーダーフォロワ構成を特長としています。 高信頼性アプリケーション向けに設計されたこのコンバータは、公称12V入力(10.8V〜13.2Vの範囲)を安定化された28V出力に昇圧し、最大4Aの連続負荷電流をサポートします。

インターリーブされた 2 フェーズ・トポロジーにより、出力リップルが低減され、熱性能が向上し、全体的な変換効率が向上します。 各フェーズは500kHzで動作し、これは効果的な1MHz動作に変換されます。 このボードはISL73846M用に別々の電源を使用します:V_DD (5V〜19V)が制御回路に電力を供給し、PV_DD (8V〜13.2V)がゲートドライブステージに電力を供給するため、柔軟な電源設計が可能です。

このISL73846MEV3Zは、多相の高効率昇圧変換をサポートするISL73846Mの能力を強調しており、宇宙やその他のミッションクリティカルなシステムで耐放射線電力ソリューションを評価するための理想的なプラットフォームとなっています。
