概要
説明
EK-RA8P1評価キットはRA8P1 MCUグループを容易に評価できるとともに、RAファミリが持つルネサス独自のFlexible Software Package（FSP）と様々なIDE を使用して、人工知能（AI）/モノのインターネット（IoT）向け組込みシステム向けアプリケーションを開発することができます。また、Example Bundleでは、RA8P1 MCUの周辺機能を評価可能な多数のサンプルデモを提供します。

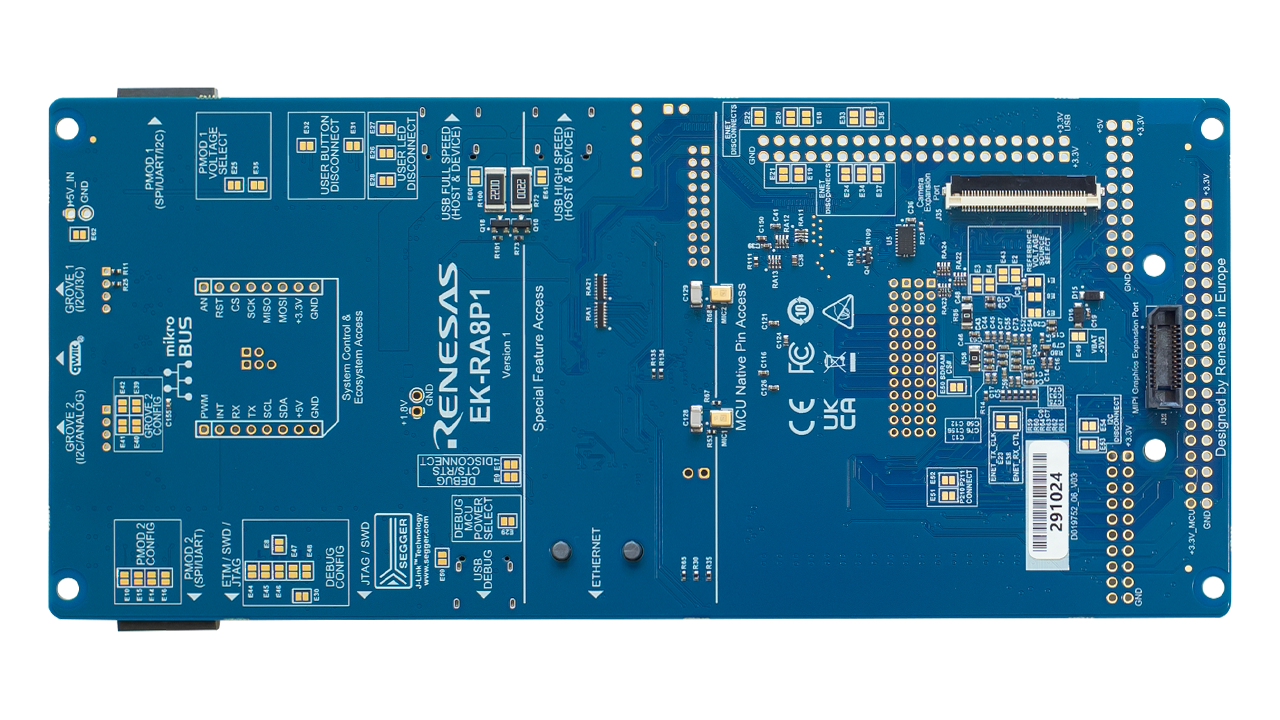

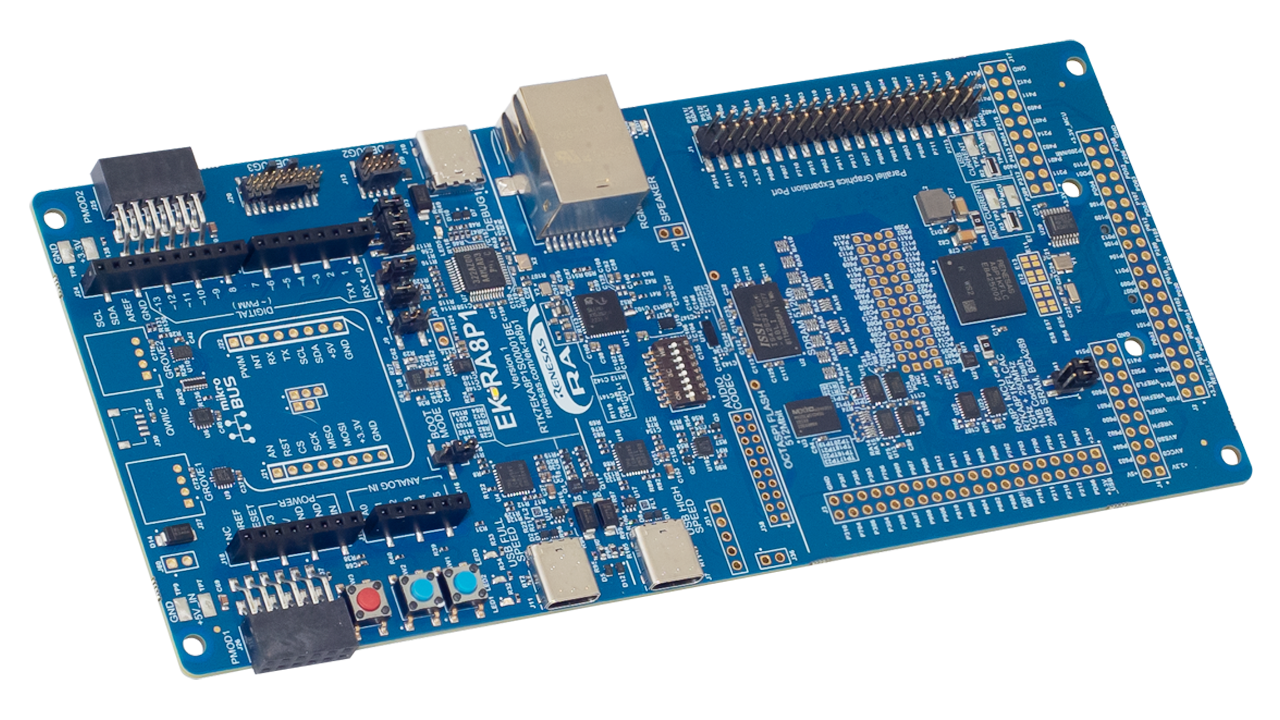

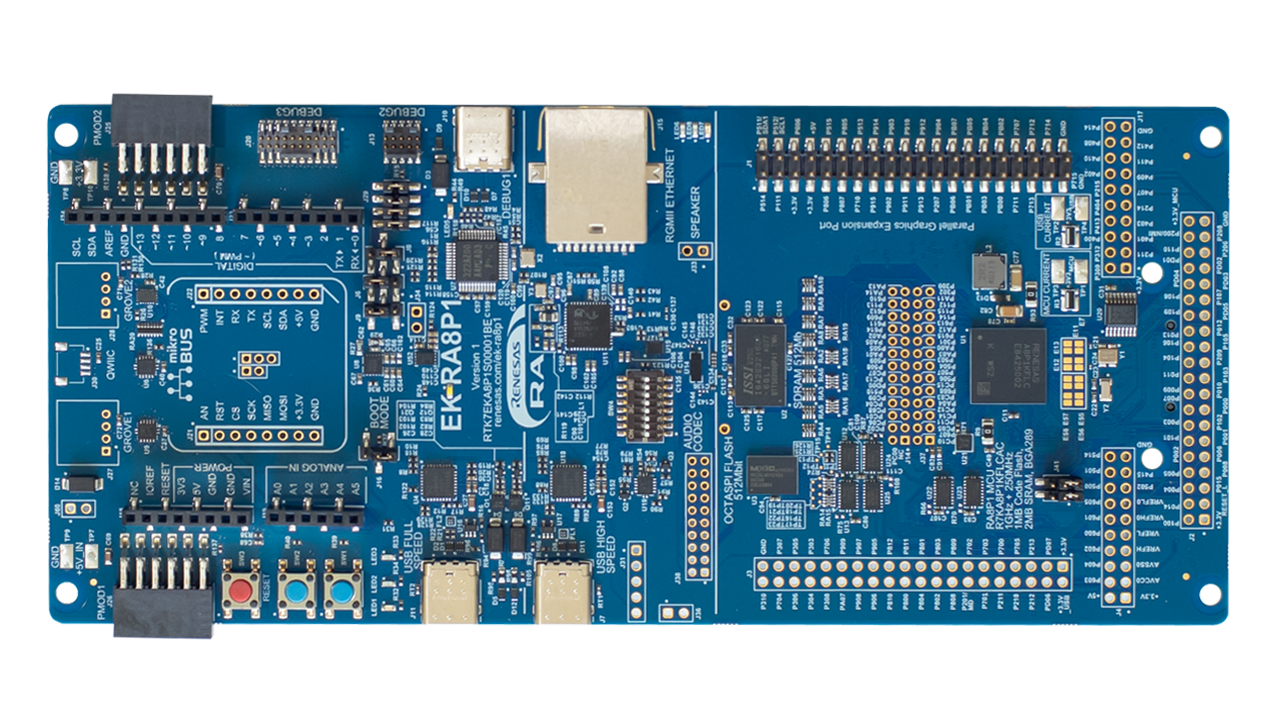

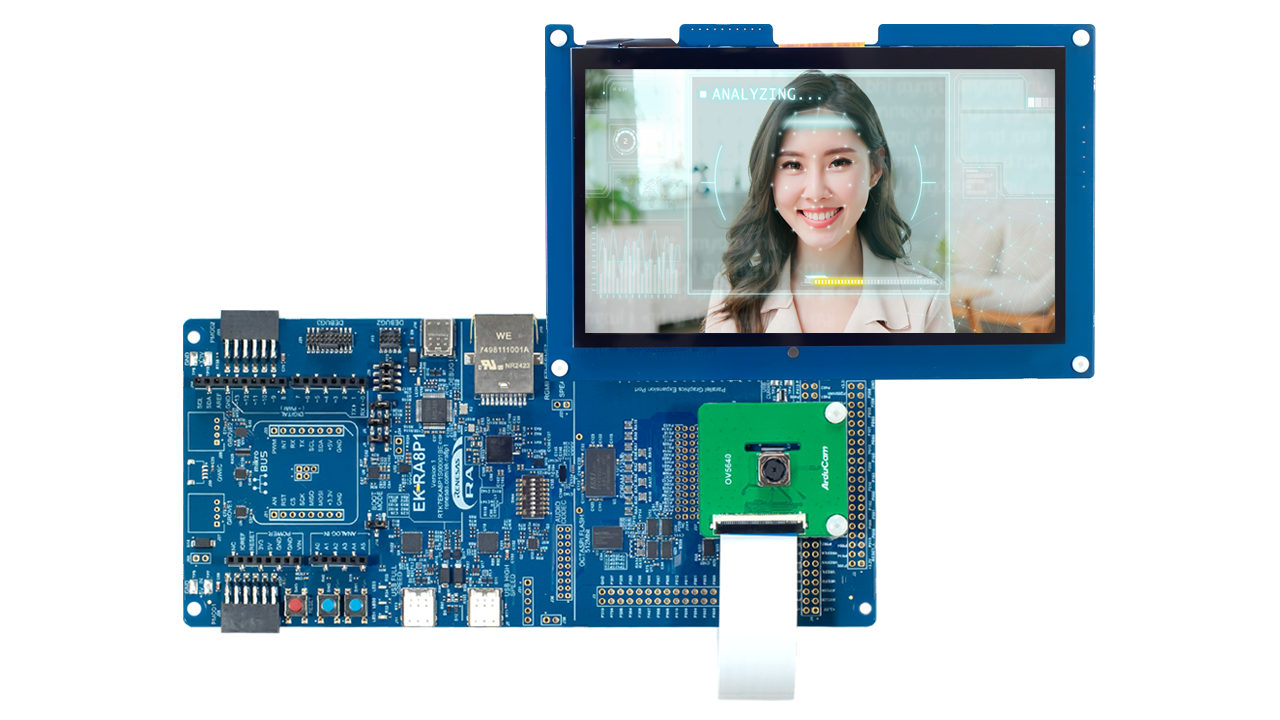

本キットは7.0インチパラレルLCD拡張ボード(1024×600ピクセル)、Arducam製5MピクセルCMOS OV5640を搭載したカメラ拡張ボード、音声やビジョンAI、リアルタイム分析の迅速なアプリケーション開発を実現するEK-RA8P1評価ボードの3つのボードから構成されています。EK-RA8P1評価ボードにはRA8P1 MCUの性能を試すことができるデモがあらかじめ書き込まれており、開封後すぐに評価が可能です。
特長
- MCU Native Pin Access Area
- R7KA8P1KFLCAC MCU
- 1GHz, Arm® Cortex®-M85 core
- 250MHz, Arm Cortex-M33 core
- 1MB MRAM, 2MB SRAM with ECC
- 289ピン, BGAパッケージ
- ネイティブ ピン アクセス
- カメラ拡張コネクタ
- MIPI DSIコネクタ
- パラレルグラフィックス拡張コネクタ
- MCU および USB電流測定
- R7KA8P1KFLCAC MCU
- Special Feature Access Area
- Ethernet (RGMII)
- USB High Speedホストおよびデバイス
- 64MB 外部Octo-SPIフラッシュ
- 64MB SDRAM
- PDM MEMS マイクロフォン
- オーディオコーデック
- Ecosystem & System Control Access Area
- USB Full Speed ホストおよびデバイス
- 複数の5V入力ソース
- USB (デバッグ、Full Speed、High Speed)
- 外部電源
- SEGGER J-Link™オンボードプログラマおよびデバッガ
- デバッグモード
- デバッグオンボード (SWD and JTAG)
- デバッグイン(ETM, SWD, SWO, and JTAG)
- デバッグアウト (SWD, SWO, and JTAG)
- ユーザLEDとボタン
- 3つのユーザ LED (赤、青、緑)
- 電源入力を示すLED (白)
- デバッグ接続を示すデバッグLED (黄)
- 2つのユーザボタン
- 1つのリセットボタン
- 5つのエコシステム拡張機能
- MikroElektronika™ mikroBUS コネクタ
- SparkFun® Qwiic® コネクタ * 未実装
- 2つのSeeedGrove® システム (I2C およびアナログ) コネクタ * 未実装
- 2つのDigilent Pmod™ (SPI/UART/I2C) コネクタ
- Arduino™ (Uno R3) コネクタ
- MCUモード設定スイッチ
- パラレルグラフィックス拡張ボード
- 7.0インチバックライト付きTFTディスプレイ、1,870万色
- 1024×600ピクセル
- 静電容量式タッチオーバーレイ（I2C）
- カメラ拡張ボード
- Arducam CMOS OV5640カメラモジュール
- 1/4インチ500万ピクセルイメージセンサ
- QXSGA(2592x1944)解像度で最大15fps
- Kit同梱品: EK-RA8P1ボード, パラレルグラフィックス拡張ボード, カメラ拡張ボード, USBケーブル類（TypeC-to-TypeC, TypeA-to-TypeC, TypeC-to-TypeA メス）, Ethernetパッチケーブル、カメラ用FFCケーブル、ディスプレイ用取り付けスタンド
アプリケーション
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| Renesas Flash Programmer (Programming GUI) フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
|
Programmer (Unit/SW) | ルネサス |
| RA Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。
注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
|
Software Package | ルネサス |
| SEGGER™ J-Link™ Software and Documentation Package Software utilities, firmware updates, and supporting documentation for the J-Link on-board programmer and debugger on the RA MCU kits.
|
Software Package | SEGGER |
| クイックコネクトプラットフォーム QuickConnectプラットフォームは、互換性のあるハードウェアとソフトウェアのビルディングブロックを提供することで、迅速なプロトタイピングを可能にします。
|
Software and Hardware Development Tools | ルネサス |
| 統合開発環境 e² studio RAファミリ向け情報 Eclipseベース ルネサス統合開発環境
|
IDE and Coding Tool | ルネサス |
| RUHMI Framework 異種コンパイラと多様なソフトウェアフレームワークを備えた包括的なプラットフォームで、AIアプリケーション開発効率を最大化
|
Solution Toolkit | ルネサス |
6件
|
||
サンプルコード
製品選択
適用されたフィルター
ビデオ&トレーニング
Innovate with Renesas Advanced (RA) Microcontrollers Kits in 5 Easy Steps
Take the guesswork out of your innovation experience by following a systematic and methodical approach to start developing with Renesas Advanced microcontrollers kits. It allows for a structured and orderly exploration of resources that you can utilize to create smart IoT and embedded products.
Video List
ニュース＆ブログ
ニュース
2025年7月1日
|
ブログ
2022年1月28日
|
ブログ
2021年11月18日
|
ブログ
2021年11月11日
|
認証
EK-RA8P1 キットは以下の認証/規格を満たしています。 免責事項、注意事項、認証の詳細については EK-RA8P1 ユーザーズマニュアルをご参照ください。
EMC/EMI 規格
- FCC 通知 (Class A) – Part 15
- カナダ イノベーション・科学経済開発省 ICES-003 準拠: CAN ICES-3 (A)/NMB-3(A)
- CE Class A (EMC 指令 2004/108/EEC)
- UKCA Class A (EMC)
- 台湾 CNS 規格 13438、C6357 準拠、Class A 限定
- オーストラリア/ニュージーランド AS/NZS CISPR 32:2015、Class A
環境対応、廃棄物、リサイクル、廃棄基準
- 欧州 RoHS
- WEEE
- 中国 SJ/T 113642014、10年間の環境保護使用期限
安全規格
- UL 94V-0
