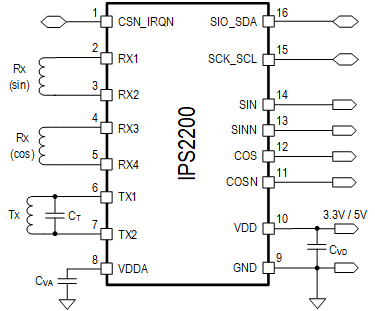

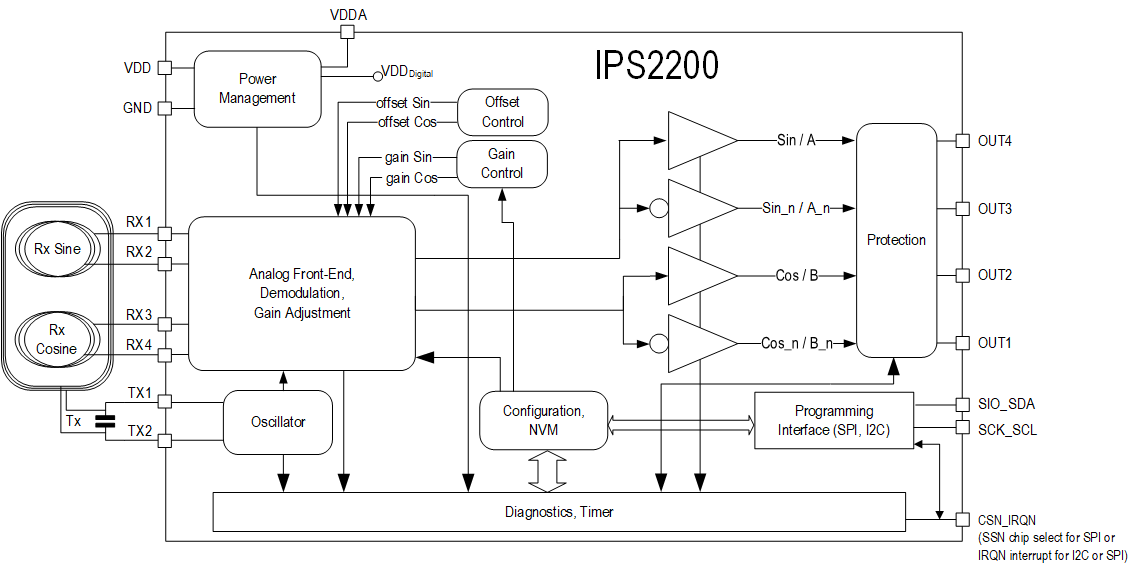

The IPS2200 is an industrial qualified, inductive position sensor IC capable of providing the absolute rotor position as sine and cosine. This IC uses the physical principle of Eddy currents to detect the position of a simple metallic target moving above a set of coils, consisting of one transmitter and two receivers. The output interface can be configured as single-ended, for higher system cost effectiveness or differential to better reject common mode disturbers. The IPS2200 can be used for high-speed motor commutation up to 250krpm electrical, in industrial, medical, robotic and consumer applications.

Stray filed immunity, lower weight and smaller size, and a substantial BOM optimization make the IPS2200 the ideal alternative for resolver replacement.

特長

  • Interface: sin/cos single-ended or differential
  • Qualified for Industrial market
  • Temperature range: -40°C to 125°C ambient
  • Voltage Supply: 3.3V ±10% or 5.0V ±10%
  • Rotational Speed: up to 250.000 rpm (electrical)
  • Propagation delay: programmable; < 10µs
  • Sin/Cos gain mismatch and offset compensation
  • Overvoltage, reverse polarity, short-circuit protected
  • Digital programming interface: I²C or SPI
  • AB incremental pulse outputs
  • 16-TSSOP package

descriptionドキュメント

タイトル language 分類 形式 サイズ 日付
データシート
star IPS2200 Datasheet データシート PDF 1.58 MB
ユーザーガイド、マニュアル
IPS2200 Programming Guide ガイド PDF 1.26 MB
その他資料
IPS2200 EMC Recommendations その他資料 PDF 240 KB
IPS2200 Redundant Schematic Template 回路図 PDF 213 KB
IPS2200 Schematic Template 回路図 PDF 151 KB
IPS2 Customer Reference Board Catalog (CRB) その他資料 PDF 839 KB
Sensing Technologies and Sensor Solutions Overview 概要 PDF 5.75 MB
Webinar – Inductive Position Sensor Design Guidelines トレーニング ZIP 95.19 MB
Inductive Position Sensor Design Guidelines プレゼンテーション PDF 3.17 MB
IPS2200 Family Overview 概要 PDF 1.09 MB

file_downloadダウンロード

タイトル language 分類 形式 サイズ 日付
ソフトウェア
Inductive Coil Design Tool Software (ICDT) ソフトウェア/ツール-ソフトウェア ZIP 1.98 MB
Hardware
IPS2200 Layout Template (Altium) PCB設計ファイル ZIP 2.73 MB
IPS2200 Layout Template (Gerber) PCB設計ファイル ZIP 315 KB
IPS2200 Redundant Layout Template (Altium) PCB設計ファイル ZIP 2.83 MB
IPS2200 Redundant Layout Template (Gerber) PCB設計ファイル ZIP 525 KB

memoryボード&キット

製品名 タイトル 分類 会社名
IPS2200STKIT Evaluation Kit for IPS2200 Evaluation Renesas
