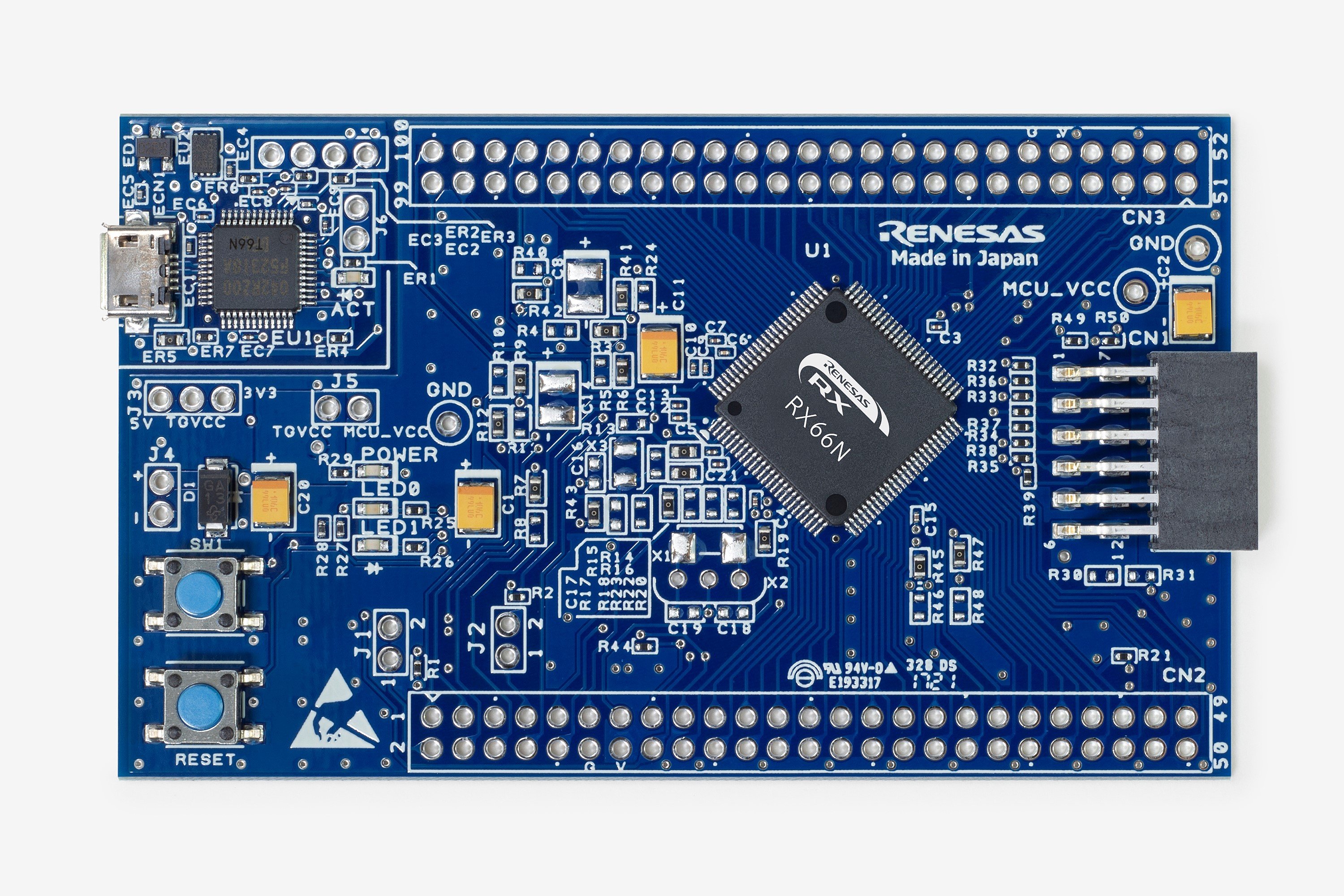

Target Board for RX66Nは、RX66Nの評価、試作および開発に利用できます。本製品はエミュレータ回路を搭載しているので、E2エミュレータLiteを必要とせずにアプリケーションを開発できます。すべてのMCU信号ピンへのアクセスを可能にするピンヘッダ用スルーホールを搭載しているため、簡単に試作することができます。さらにPmodコネクタも搭載しているため、Wi-Fiモジュールやセンサモジュール等を接続して機能を拡張できます。

特長

  • RX66N MCU搭載
  • 搭載MCUの簡単な評価や開発が可能
  • すべてのMCU信号ピンにアクセスできるピンヘッダ用スルーホールを搭載
  • Pmodコネクタを搭載
  • エミュレータ回路を搭載しており、USBケーブルでPCと接続するだけで電源供給とプログラムデバッグが可能(USBケーブルは付属していません)
  • ルネサス統合開発環境e² studioを使用できます

descriptionドキュメント

タイトル language 分類 形式 サイズ 日付
RX66Nグループ Target Board for RX66N LED点灯制御プログラム Rev.1.00
関連ファイル: サンプルコード
English アプリケーションノート PDF 2.78 MB
Target Board for RX66N ユーザーズマニュアル Rev.1.00 English マニュアル-ハードウェア PDF 1.19 MB
Target Board for RX66N Board Description File (.bdf) その他資料 BDF 3 KB
Target Board for RX671/RX66N China RoHS Declaration その他資料 PDF 189 KB
CE, UKCA Declaration その他資料 PDF 89 KB
Target Board for RX66N BOM LIST その他資料 PDF 164 KB
Target Board for RX66N Schematic その他資料 PDF 1.55 MB

file_downloadダウンロード

タイトル language 分類 形式 サイズ 日付
Target Board for RX66N Design data PCB設計ファイル ZIP 447 KB
RX66Nグループ Target Board for RX66N LED点灯制御プログラム Rev.1.00 - サンプルコード English サンプルコード ZIP 9.83 MB
- RX66Nグループ Target Board for RX66N LED点灯制御プログラム Rev.1.00 English アプリケーションノート PDF 2.78 MB

select_allソフトウェア/ツールページ

Title Type Description Company
統合開発環境 e² studio IDE and Coding Tool Eclipseベース ルネサス統合開発環境
[Support MCU/MPU: RA, RE, RX, RL78, RH850, Renesas Synergy, RZ]
(Note: コンパイラは追加ソフトウェアとしてインストールする必要があります)
(Note: GitHubの FSP with e² studio Installer (Platform Installer) は、e² studio ツール、RA FSPパッケージ、GCCツールチェーン、Segger J-Linkドライバ等をまとめてインストールします。個別インストールは不要です。)
