VersaClock® 7プログラマブルジッタアッテネータファミリ
ページセクションへ移動：
概要
Description
RC31xxxA（RC31008A、RC31012A）は、ネットワーク同期機能を備えた小型・高集積・低消費電力・高性能のジッタアッテネータです。 このファミリは、コンバータの同期用にJEDEC JESD204B/C、ネットワークの同期用にとSyncEをサポートしています。 RC31xxxAは、無線・有線インフラ、データセンタ機器、計測器などのアプリケーションにおけるコンバータ回路の駆動に最適な、ルネサスの高性能VersaClock®7ファミリのデバイスです。
最大27個の設定をオンチップOTP（ワンタイムプログラマブル）メモリまたは外部I2C EEPROMに保存可能です。複数のクロックソースからの冗長入力に対応し、リファレンスクロックのバックアップ用途として利用可能です。

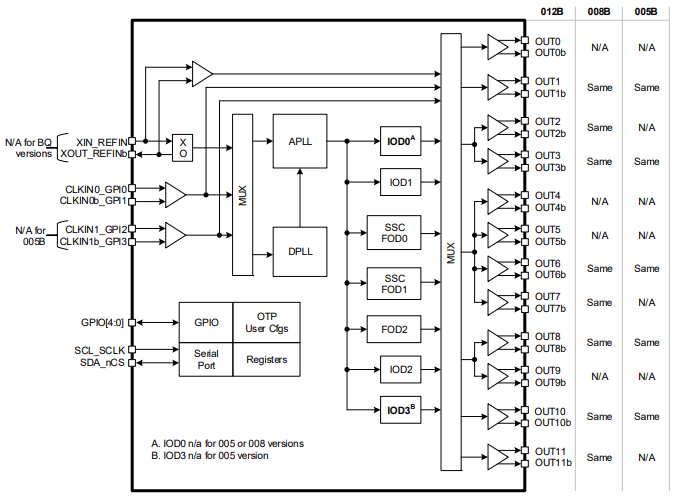

特長
- フレキシブルな電源電圧 1.8V/2.5V/3.3V
- 位相ジッタ (12kHz–20MHz): 150fs rms
- 5/8/12出力、水晶振動子内蔵オプション有
- LVDS/LP-HCSL出力 (1kHz – 650MHz)
- LVCMOS出力 (1kHz – 200MHz)
- プログラム可能なハードウェア構成セレクト端子
- PCIe Gen5/6に対応
- 省スペースパッケージ 4 × 4mm、5 × 5mm、6 × 6mm
- JESD204B/Cを差動またはシングルエンド出力でサポート（DCカップリングまたはACカップリング）
- デジタルホールドオーバとヒットレススイッチング
- 水晶振動子内蔵オプションで省スペースとBOM最適化を実現
- 簡単に同期イーサネットアプリケーションを構成できる、ITU-T G.8262およびG.82621に準拠
アプリケーション
アプリケーション
- スイッチ／ルータ
- 同期イーサネット（SyncE）機器
- テレコムタイムスレーブクロック（T-TSC）機器
- 10 / 25 / 40 / 100 / 200 / 400 GbpsイーサネットPHYまたはスイッチ用のジッタアッテネーション
- 4.5Gおよび5G用スモールセル
ドキュメント
| タイトル | 分類 | 日付 | |
|---|---|---|---|
PDF1.31 MB
|
データシート
|
||
PDF2.41 MB
|
ガイド
|
||
PDF116 KB
|
アプリケーションノート
|
||
PDF157 KB
|
アプリケーションノート
|
||
PDF208 KB
|
アプリケーションノート
|
||
PDF640 KB
|
アプリケーションノート
|
||
PDF600 KB
|
アプリケーションノート
|
||
PDF1.95 MB
|
アプリケーションノート
|
||
PDF1.16 MB
|
アプリケーションノート
|
||
PDF264 KB
|
アプリケーションノート
|
||
PDF552 KB
|
アプリケーションノート
|
||
PDF2.31 MB
|
アプリケーションノート
|
||
PDF425 KB
|
アプリケーションノート
|
||
PDF741 KB
|
アプリケーションノート
|
||
PDF485 KB
|
マニュアル－ハードウェア
|
||
PDF1.73 MB
|
マニュアル－ソフトウェア
|
||
XLSX809 KB
|
その他資料
|
||
PDF392 KB
|
概要
|
||
PDF771 KB
|
製品変更通知
|
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Renesas IC Toolbox (RICBox)Renesas IC Toolbox（RICBox）ソフトウェアプラットフォームは、ソフトウェアを実行するコンピュータに接続することで、評価キット上のルネサスデバイスをお客様が設定することを可能にします。ダウンロード: | Software Package | ルネサス |
ボード＆キット
ボード＆キット
VersaClock® 7 プログラマブルクロック用評価キット
RC31008評価ボード（EVB）は、PCIe Gen 1-6準拠のシンセサイザモードまたはジッタ減衰モードでRC31008Aを評価するユーザをサポートするために設計されています。 EVBをRenesas Integrated Circuit...
VersaClock® 7 プログラマブルクロック用評価キット
RC31012評価ボード（EVB）は、PCIe Gen 1-6準拠のシンセサイザモードまたはジッタ減衰モードでRC31012Aを評価するユーザをサポートするために設計されています。 EVBをRenesas Integrated Circuit...
VersaClock® 7 プログラマブルクロック用プログラミングボード
VersaClock 7プログラマボードは、RC21008、RC31008ブランクデバイスのプログラミングを容易にするために作られたものです。 オンボードのUSBインタフェースにより、RICBox™ GUIを使用してソケット内のブランクデバイスと通信し、設定やプログラミングを行うことが可能です。
VersaClock® 7 プログラマブルクロック用プログラミングボード
VersaClock 7プログラマボードは、RC21012、RC31012ブランクデバイスのプログラミングを容易にするために作られたものです。 オンボードのUSBインタフェースにより、RICBox™ GUIを使用してソケット内のブランクデバイスと通信し、設定やプログラミングを行うことが可能です。
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
製品選択
本デバイスは、ルネサス事業所でのプログラム書き込みが可能です。カスタムプログラムユーティリティをお試しください。
Processing table
型名 |
Diff. Outputs |
Inputs (#) |
Input Type |
Diff. Inputs |
Pkg. Dimensions (mm) |
Pkg. Type |
Carrier Type |
ご購入 / サンプル |
|---|---|---|---|---|---|---|---|---|
| 8 | 4 | Crystal, LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 0.9 | VFQFPN | Tray | サンプルを入手, | |
| 8 | 4 | Crystal, LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 0.9 | VFQFPN | Reel | ||
| 8 | 4 | Crystal, LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 0.9 | VFQFPN | Tray | サンプルを入手, | |
| 8 | 4 | Crystal, LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 0.9 | VFQFPN | Reel | ||
| 8 | 4 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 1.7 | LGA | Tray | サンプルを入手, | |
| 8 | 4 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 1.7 | LGA | Reel | ||
| 12 | 4 | Crystal, LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | VFQFPN | Tray | サンプルを入手, | |
| 12 | 4 | Crystal, LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | VFQFPN | Reel | ||
| 12 | 4 | Crystal, LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | VFQFPN | Tray | サンプルを入手, | |
| 12 | 4 | Crystal, LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | VFQFPN | Reel |
