概要
説明

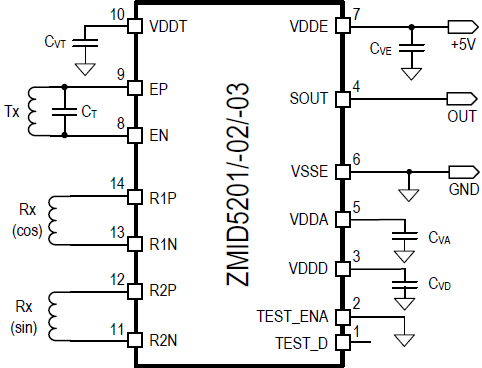

ZMID5201は、アナログ出力付きの誘導型位置センサICで、車載アプリケーションの絶対回転運動および直動運動のセンシングに使用されます。 ZMID5201は、ワイヤループの誘導と渦電流の物理原理を利用して、1つの送信コイルと2つの受信コイルから構成されるコイルのセットの上をスライドまたは回転する金属ターゲットの位置を検出します。 3つのコイルは、通常、プリント基板（PCB）上に銅のトレースとして印刷されます。 送信コイルが受信コイルに二次電圧を誘起するように配置され、その電圧はコイルの上の金属ターゲットの位置に依存します。 受信コイルからの2次電圧を復調・処理した後、コイル上の金属ターゲットの位置を表す信号が得られます。 ZMID5201は、車載規格AEC-Q100のグレード0（周囲温度150℃まで）に完全に適合しています。
特長
- 誘導の原理
- 360°全回転まで検知可能
- プログラム可能なリミット付きアナログ出力
- 過電圧、逆極性、ESD、短絡保護機能
- 10ビット分解能
- 電力損失やGNDオープンの検出
- プログラム可能な直線性補正
- 幅広いコイル設計に対応する適応ゲイン制御
- ISO26262に対応した診断機能
- ASIL-Bまで対応
- 最大±18Vまでの過電圧・逆極性保護機能付き
- 小型14ピンTSSOPパッケージ
製品比較
アプリケーション
設計・開発
ソフトウェア／ツール
ボード＆キット
Evaluation
ZMID5201MARC
アクティブ
ZMID5201 Inductive Arc Application Module with Analog Output
The ZMID5201MARC is an inductive arc position sensor module including sensor PCB, target and target holder.
NOTE: This module is pre-programmed and characterized. For changing programming options, such as motion range or diagnostic settings, the ZMID communication board (ZMID-COMBOARD) is...
Recommended Documents:
Evaluation
ZMID5201MROT
アクティブ
ZMID5201 Inductive Rotary Application Module with Analog Output
The ZMID5201MROT is an inductive rotary position sensor module including sensor PCB, target and target holder.
NOTE: This module is pre-programmed and characterized. For changing programming options, such as motion range or diagnostic settings, the ZMID communication board (ZMID-COMBOARD) is...
Recommended Documents:
Evaluation
ZMID5201MLIN
アクティブ
ZMID5201 Inductive Linear Application Module with Analog Output
The ZMID5201MLIN is an inductive linear position sensor module including sensor PCB, target and target holder.
NOTE: This module is pre-programmed and characterized. For changing programming options, such as motion range or diagnostic settings, the ZMID communication board (ZMID-COMBOARD) is...
Recommended Documents:
Evaluation
ZMID-COMBOARD
廃止品
USB Communication and Programming Board for ZMID Application Modules
USB communication and programming board for ZMID inductive application modules. An application module (e.g. ZMID5201MROT; not included, available as a separate item) can be connected to the ZMID-COMBOARD. The AID EVKIT GUI allows programming and sensor data readout after connecting it to a...
Recommended Documents:
Starter
ZMID5201STKIT
廃止品
ZMID5201 Inductive Position Sensing Starter Kit
The ZMID5201STKIT is an all-in-one starter kit, providing fully-functional evaluation of the ZMID5201 position sensor. While different position sensor kit types can be ordered separately, this kit combines the linear, rotary, and arc types into a single kit, along with the communications board...
Recommended Documents:
モデル
ECADモデル
SamacSysの回路図シンボル、PCBフットプリント、および3D CADモデルは、製品オプションテーブルのCADモデルリンクをクリックすることで参照できます。シンボルまたはモデルが対応していない場合は、SamacSysに直接リクエスト可能です。
