概要
説明
iW248は、デジタル・コントローラとアナログドライバを1つのICに搭載し、炊飯器やIHクッキングヒータなどのIH発熱体の駆動に最適なソリューションを提供します。 iW248は、IGBTの駆動と保護に通常使用されるほぼすべてのディスクリート部品を統合し、さらに従来のマイクロコントローラに代わる最適化されたステートマシンデジタルコアを搭載することで、ソリューションのサイズを大幅に縮小し、最大35個の部品を排除しています。
また、iW248は独自の低電力連続モードを搭載し、低電力状態でのスムーズな動作と10W単位での制御により、2100WまでのIHクッキングヒータ用途に対応します。
特長
- IGBTコントローラ内蔵
- バレーモード切替制御
- 最適化されたステートマシンコア
- MCUが不要
- 10W分解能の電力制御による低消費電力連続モード動作
- ポット検出回路内蔵
- IGBTを損傷から守る
- プログラマブルを含む、複数の保護機能：
- 過電圧保護 - IGBTコレクタ
- 3つの専用過熱防止ピン
- 入力サージ保護
- 出力電力補償
- DLNK – 絶縁型通信プロトコル
- I2C – 非絶縁型通信
製品比較
アプリケーション
設計・開発
ボード＆キット
リファレンス・デザイン
AS048-EVK
アクティブ
エネルギー効率の高いシングルバーナー電磁調理器のリファレンスデザイン
このAS048 2100W、シングルプレートIHクッキングヒーターのデザインは、 iW248 スマートIGBTドライバおよびコントローラシングルチップASSPを使用した高効率かつ高信頼性のソリューションです。 このデザインにより、電力を±10Wステップで柔軟に調節できるため、ユーザーは最適な火加減で調理できます。 RL78/G15ベースのHMIカードは、少ないピン数、マルチマトリクススイッチ、LED表示、7セグメントディスプレイを備えています。 さらに、静電容量式タッチセンシングユニット(CTSU)により、濡れた状態でも適切に感知する安定した静電容量式タッチが可能になります。...
Recommended Documents:
このボードをリモートでテストする
クラウド上のラボで利用でき、PCベースのGUIを使用して、物理ボードを必要とせずに、仮想ラボで設計の構成とテストをすぐに開始できます。
モデル
ECADモデル
SamacSysの回路図シンボル、PCBフットプリント、および3D CADモデルは、製品オプションテーブルのCADモデルリンクをクリックすることで参照できます。シンボルまたはモデルが対応していない場合は、SamacSysに直接リクエスト可能です。
製品選択
適用されたフィルター
ビデオ&トレーニング

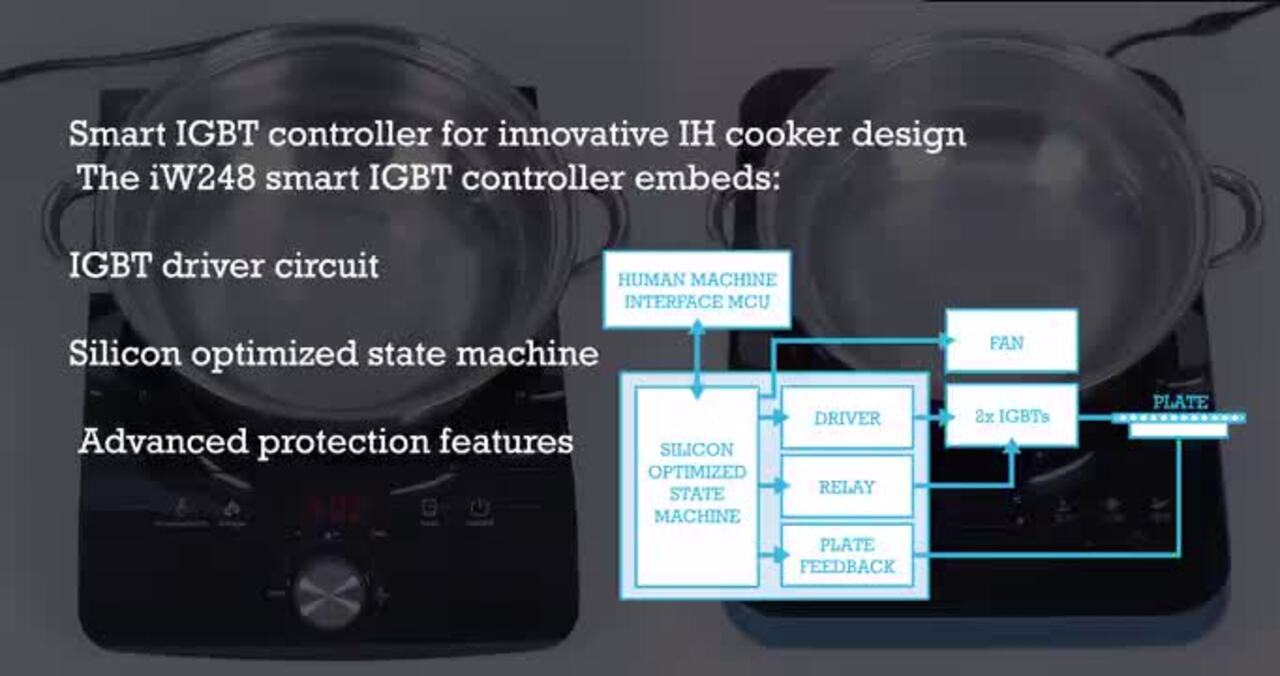

iW248 Smart IGBT Controller
