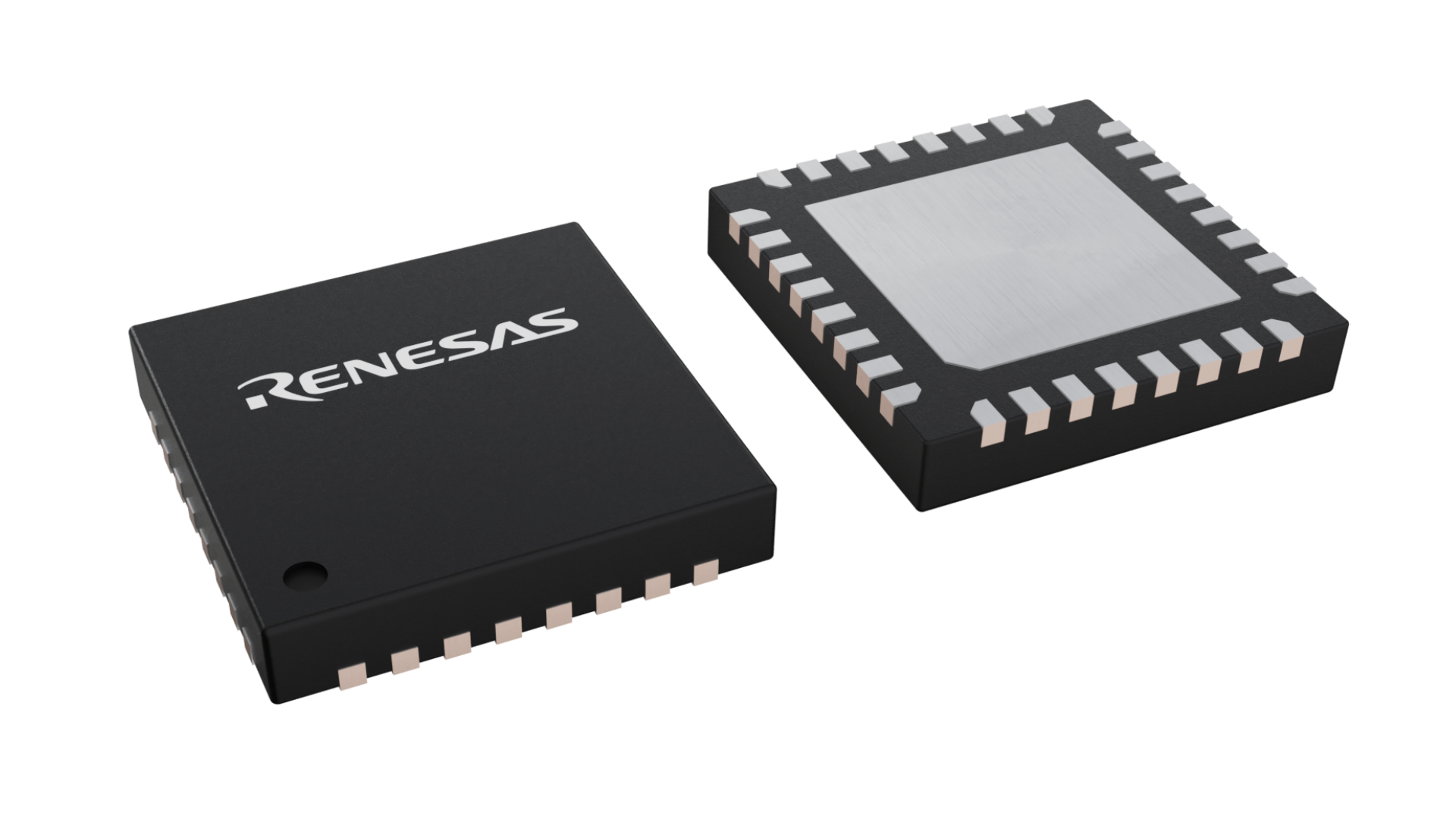

パッケージ情報
| CADモデル: | View CAD Model |
| Pkg. Type: | TQFN |
| Pkg. Code: | L2F |
| Lead Count (#): | 32 |
| Pkg. Dimensions (mm): | 3.99 x 3.99 x 0.70 |
| Pitch (mm): | 0.4 |
環境及び輸出分類情報
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| ECCN (US) | EAR99 |
| HTS (US) | 8542.39.0090 |
| RoHS (ISL9238CHRTZ-TK) | ダウンロード |
製品スペック
| Lead Count (#) | 32 |
| Carrier Type | Reel |
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| Pb Free Category | Pb-Free 100% Matte Tin Plate w/Anneal-e3 |
| Temp. Range (°C) | -10 to +100°C |
| Country of Assembly | TAIWAN |
| Country of Wafer Fabrication | TAIWAN |
| Audible Noise | No |
| Automatic Power Source Selection | Yes |
| Automatic Trickle Charge (Typical) | Set by User |
| Battery Charge Voltage | 2.4 to 18.304 |
| Battery Charge Voltage Adjustment | 8mV steps |
| Battery Chemistry | Multi-Cell Li+/Polymer |
| Battery Leakage Current (Max) | 24µA, Battery only, BGATE on, PSYS OFF, BMON OFF, VBAT = 16.8V, DCIN current comes from battery, IBAT = IVBAT + ICSOP + ICSON + IDCIN + IVSYS |
| Charge Current Limit Accuracy | ±2.5 (CSOP - CSON = 60mV) |
| Charging Voltage Accuracy (Max) (±%) | 0.5 |
| DC Adapter Detection | Yes |
| Input Current Limit Accuracy (% (±)) | 2 |
| Input Voltage (Max) (V) | 23.4 |
| Input Voltage (Min) (V) | 3.2 |
| Input Voltage Range (V) | 3.9 - 23.4 |
| Length (mm) | 4 |
| MOQ | 1000 |
| Output Voltage (Max) (V) | 18.304 |
| Output Voltage (Min) (V) | 2.4 |
| Parametric Category | Battery Charger ICs |
| Pitch (mm) | 0.4 |
| Pkg. Dimensions (mm) | 4.0 x 4.0 x 0.70 |
| Pkg. Type | TQFN |
| Price (USD) | $4.59284 |
| Qty. per Carrier (#) | 0 |
| Qty. per Reel (#) | 6000 |
| Qualification Level | Standard |
| Reel Size (in) | 13 |
| Switching Frequency Range (Typical) (kHz) | 635 - 1000 |
| Tape & Reel | Yes |
| Thickness (mm) | 0.7 |
| Topology [Rail 1] | Buck-Boost |
| Trickle Charge Current Range | 64mA, 128mA, 256mA, or 512mA |
| Width (mm) | 4 |
ISL9238C に関するリソース
説明
ISL9238Cは、昇降圧ナロー出力電圧DC (NVDC)チャージャです。タブレット、ウルトラブック、ノートブック、パワーバンク、および任意のUSB-Cインタフェイスプラットフォーム向けに、NVDC充電、システムバスレギュレーション、および保護機能を提供します。高度なルネサスR3™技術は、高い軽負荷効率と高速過渡応答を提供します。 充電モードでは、ISL9238Cは広範囲のDC電源(従来のAC/DCチャージャ・アダプタ、USB PDポート、トラベル・アダプタなど)からの入力電力を受け入れ、最大4セルのリチウムイオン・バッテリでバッテリ・パックを充電します。 ISL9238Cはシステム出力を狭いDC範囲に安定化し、NVDCトポロジ・チャージャとして、安定したシステム・バス電圧を実現します。 システム電源は、アダプタ、バッテリ、またはその両方の組み合わせから供給できます。 バッテリのみ、アダプタのみ、または両方を接続した状態で動作できます。 インテルIMVP準拠システムの場合、ISL9238CにはPSYS(システム電源モニタ)機能が搭載されており、プラットフォームの総電力を表すアナログ信号を提供します。 PSYS出力は、ルネサスの幅広いIMVPコアレギュレータに接続して、IMVP準拠のパワードメイン機能を提供します。 ISL9238Cは、2セルから4セルのバッテリからの入力ポートへの逆降圧、昇圧、または昇降圧動作をサポートします。 SMBus/I2Cシリアル通信を提供し、多くの重要なパラメータをプログラミングしてカスタマイズされたソリューションを提供できます。
