パッケージ情報
| CADモデル: | View CAD Model |

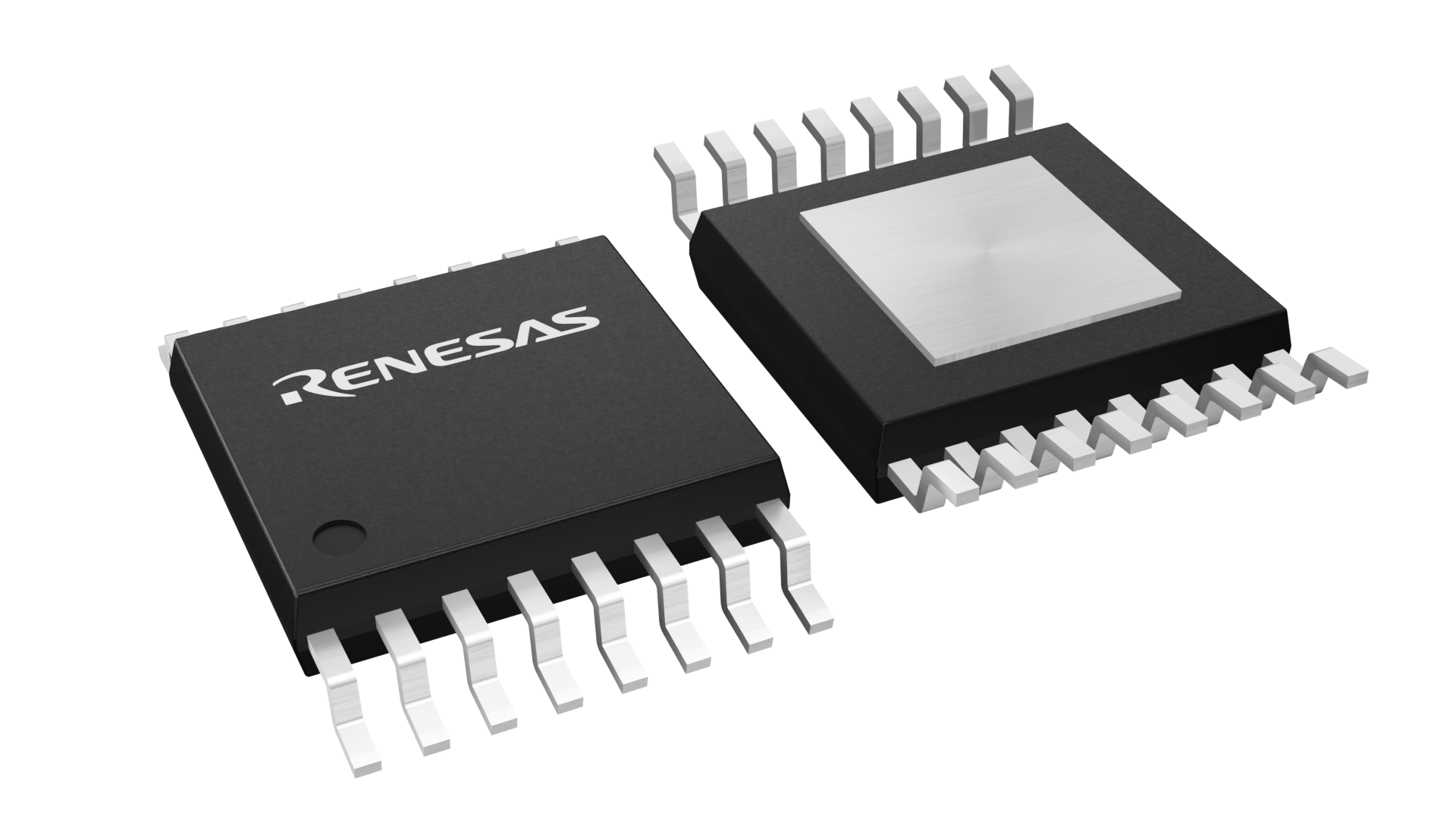

| Pkg. Type: | TSSOP |
| Pkg. Code: | ENG16 |
| Lead Count (#): | 16 |
| Pkg. Dimensions (mm): | 5.0 x 4.4 x 1.0 |
| Pitch (mm): | 0.65 |
環境及び輸出分類情報
| Moisture Sensitivity Level (MSL) | 1 |
| Pb (Lead) Free | Yes |
| ECCN (US) | EAR99 |
| HTS (US) | 8542.39.0090 |
| RoHS (IPS2550DE1R) | 英語日本語 |
製品スペック
| Lead Count (#) | 16 |
| Carrier Type | Reel |
| Moisture Sensitivity Level (MSL) | 1 |
| Pb (Lead) Free | Yes |
| Pb Free Category | e3 Sn |
| Temp. Range (°C) | -40 to 160°C |
| Country of Assembly | THAILAND |
| Country of Wafer Fabrication | TAIWAN |
| Description | 13" reel - 4000 IC/reel |
| Function | Position Sensor |
| Interface | Sin/Cos |
| Lead Compliant | Yes |
| Length (mm) | 5 |
| MOQ | 4000 |
| Pitch (mm) | 0.65 |
| Pkg. Dimensions (mm) | 5.0 x 4.4 x 1.0 |
| Pkg. Type | TSSOP |
| Price (USD) | $3.74252 |
| Qty. per Carrier (#) | 0 |
| Qty. per Reel (#) | 4000 |
| Qualification Level | Automotive |
| Reel Size (in) | 13 |
| Supply Voltage (V) | 4.5 - 5.5, 3 - 3.6 |
| Tape & Reel | Yes |
| Thickness (mm) | 1 |
| Width (mm) | 4.4 |
| 掲載 | No |
IPS2550 に関するリソース
説明
IPS2550はAEC-Q100 Grade-0車載認定で、ローターの絶対位置をサイン/コサイン信号として検出できる誘導型位置センサ ICです。 この ICは渦電流の物理的原理を利用して、1つの送信コイルと2つの受信コイルから構成されるコイルパターン上を移動するターゲット金属の位置を検出します。 出力インターフェースはシステムコスト効率向上のためのシングルエンド、または、コモンモードノイズ除去に優れた差動に設定可能です。 IPS2550は最も厳しい機能安全が欠かせない車載アプリケーションで、高速モータの回転制御に使用可能であり、最大回転数は電気角で600k rpmです。
浮遊磁界耐性、軽量化、小型化、BOMの大幅な最適化により、このIPS2550は破壊的なソリューションであるResolver 4.0の重要な要素となっています。
