概要
説明
ルネサスのSLG7RN47748 DC/DC昇圧コンバータ＆ブザー駆動リファレンス設計は、昇圧コンバータとピエゾブザー駆動を1つのコンパクトソリューションに統合することで、HVPAK™ミックスドシグナルICの汎用性を実証しています。 3Vコイン型電池を約9.5Vまで昇圧し、1kHzブザーを駆動して短い警告音を発します。 効率性を追求した設計で、動作時は約8.5mAまで、スリープモード時は50nA未満の消費電流を実現します。ソフトスタート機能により突入電流を抑制し、低電圧保護機能で信頼性を確保します。 小型で低消費電力、かつ堅牢な性能を備えたこの設計は、バッテリ駆動の通知デバイスに最適です。
特長
- 単一ICに集積されたDC/DC昇圧コンバータとピエゾブザー駆動回路
- BCR2032コイン型電池から3Vを約9.5Vまで昇圧
- 1kHzのピエゾブザーを駆動し、短い警告パターンを生成する
- ソフトスタート機構による突入電流の低減
- 低電圧保護：約2.5V未満でシャットダウン、2.7V以上で再開
アプリケーション
設計・開発
サポート
ビデオ&トレーニング

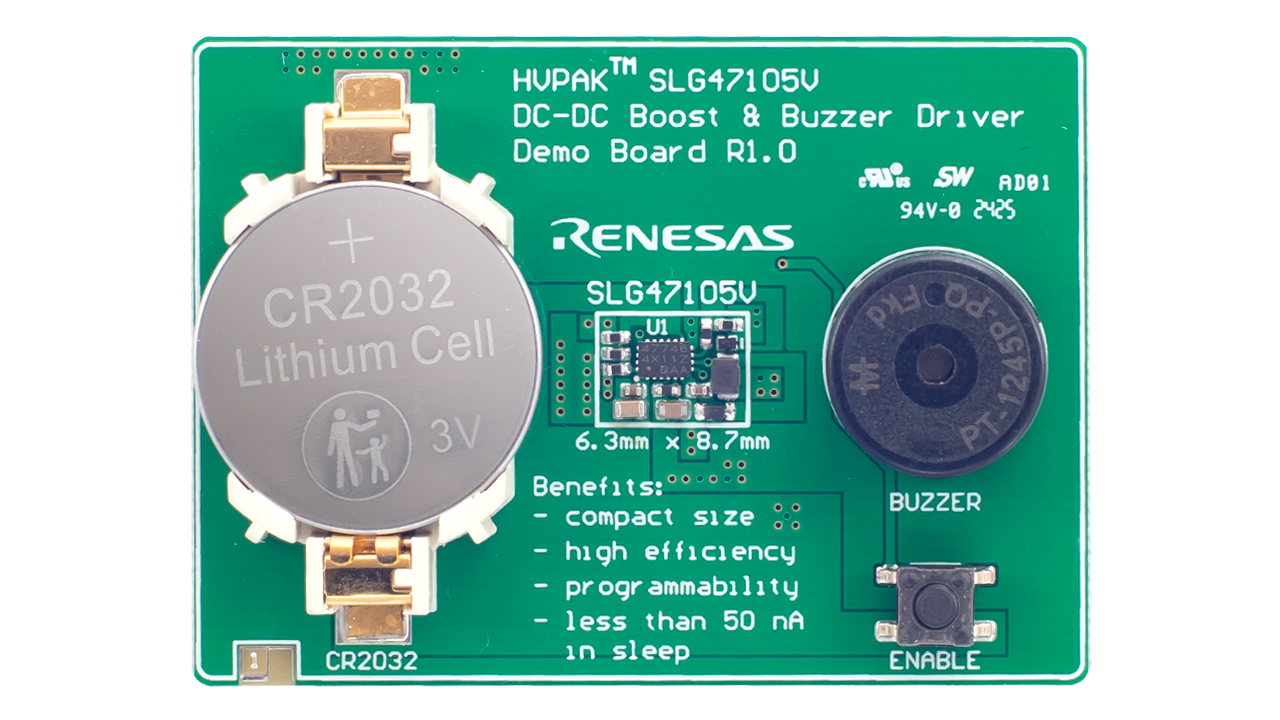

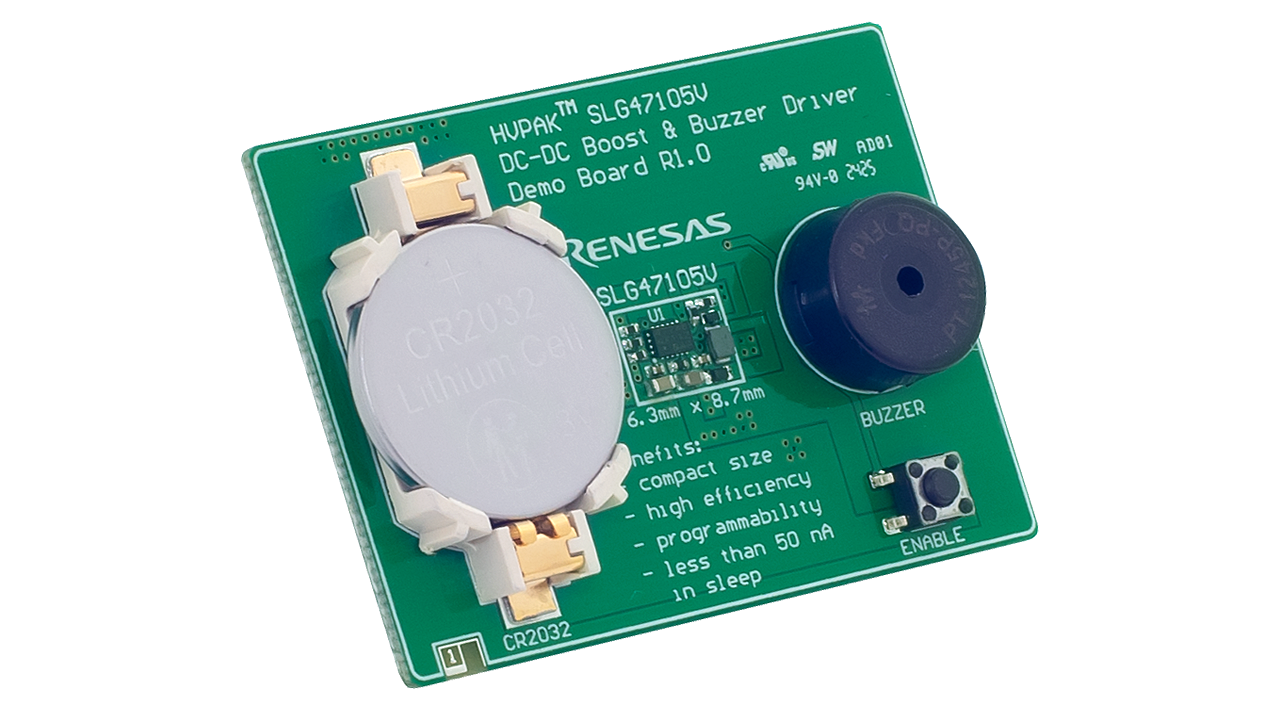

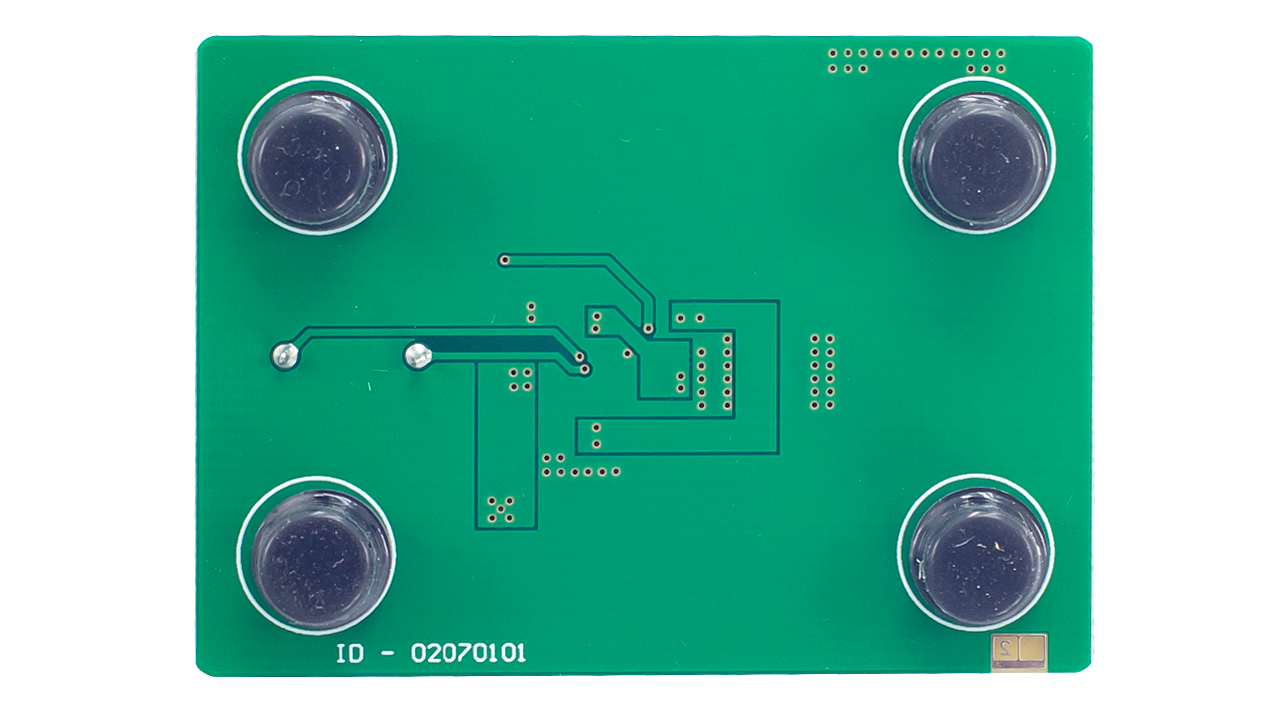

This video demonstrates the HVPAK SLG47105 DC/DC Boost and Buzzer Driver Demo Board. The demo board operates with a single 3V CR2032 battery. It consumes less than 50nA in sleep mode, ensuring long device operation on a single charge.
