概要

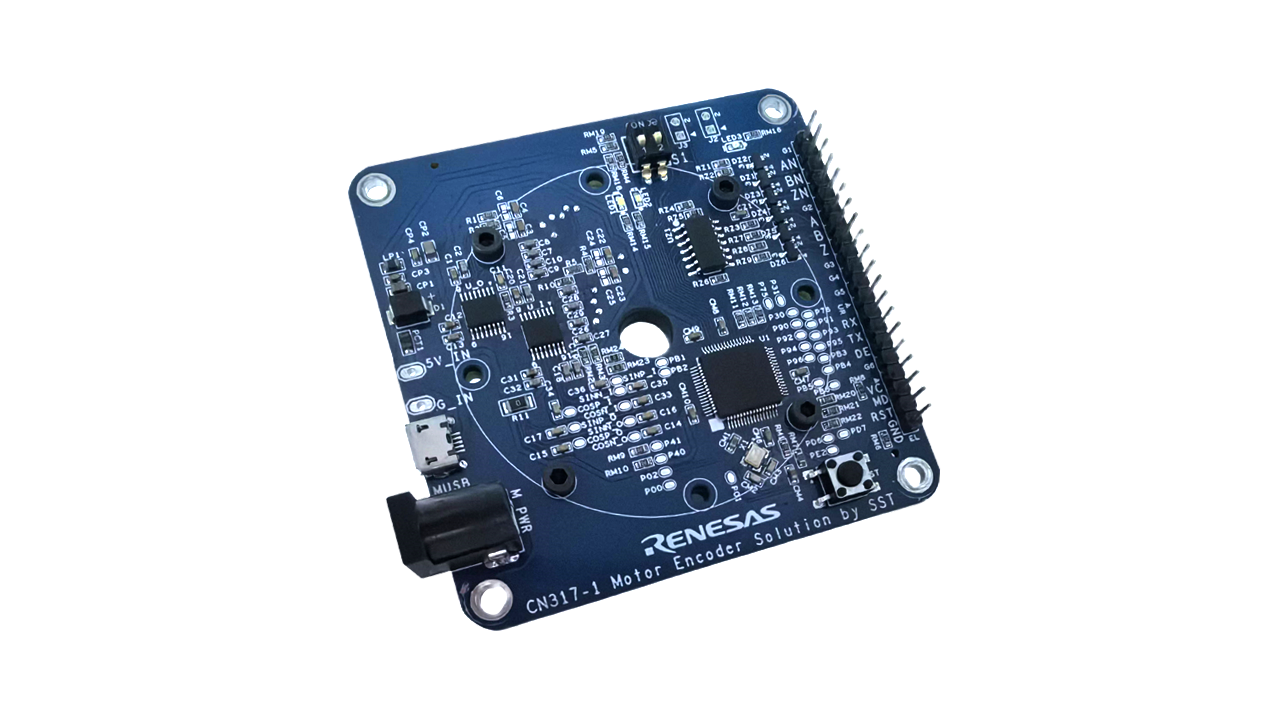

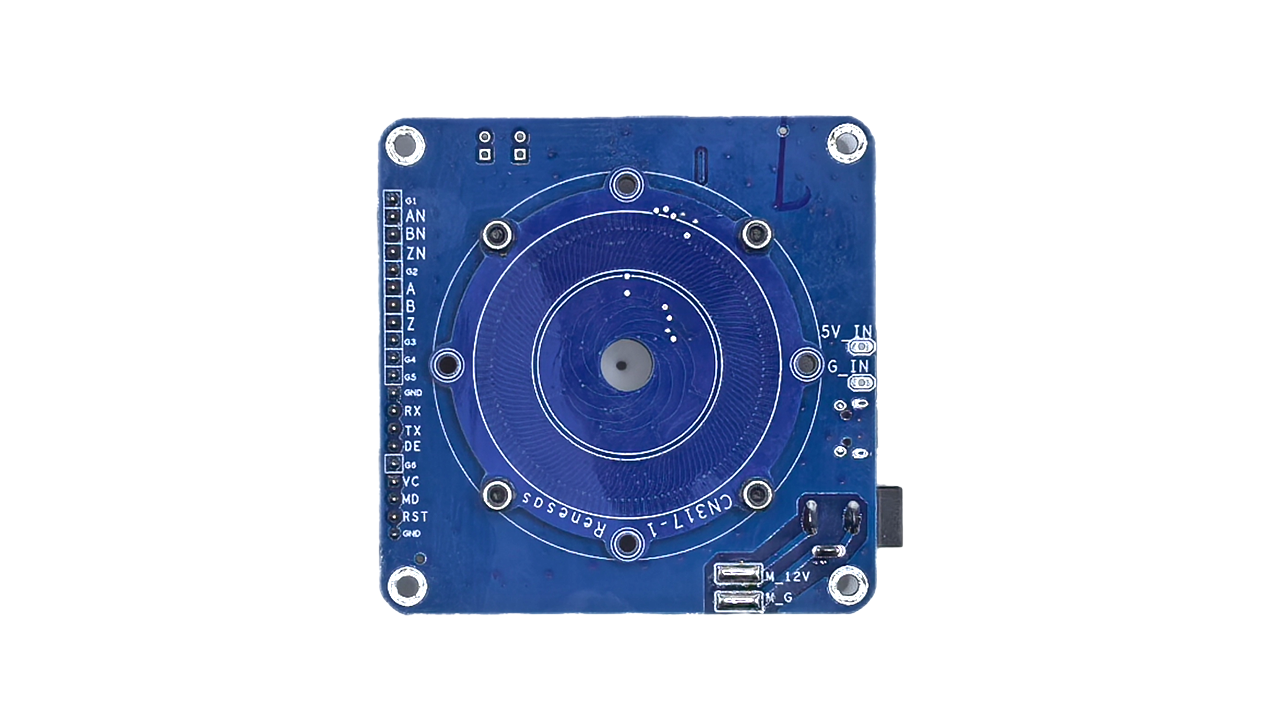

CN317-ABSIPSPOCZ アブソリュートインダクティブポジションセンサのリファレンスデザインは、2 つの誘導型ポジションセンサ (IPS2200) とコスト効率の高いマイクロコントローラ (RX24T) を組み合わせて、シンプルなロータリエンコーダの機能を実現したボードです。 RX24Tは、2つのIPS2200からの微分サインとコサインの出力を測定し、それらを絶対位置に変換して、結果を出力に提供する役割を果たします。 より軽く、より薄く、より柔軟な設計、優れた性能、および完全な浮遊磁場耐性という利点があります。
特長
- 2つのIPS2200インダクティブポジションセンサを組み合わせています。
- コスト効率の高いRX24Tマイコンを搭載し、シンプルなロータリエンコーダの機能を実現します。
- 柔軟な設計、優れた性能、費用対効果が高く、軽量で薄く、浮遊磁場の影響を受けません。
- モータドライバによる双方向制御
- 出力データの正確な誤差測定。
- 位置、速度、方向、解像度などの重要なデータを正確に表示します。
スタートガイド
Lab on the Cloudで本ボードをリモート評価
手動セットアップ不要。クラウド接続されたラボを通じて、本ボードでリアルタイムテストを実行できます。
(1) CN317-ABSIPSPOCZで利用可能なラボ
サンプル＆ご購入
CN317-ABSIPSPOCZ
アクティブ| HTS (US): | 8473.30.1180 |
| ECCN (US): | EAR99 |
アプリケーション・ブロック図
 | アブソリュート型インダクティブポジションセンサ カスタマイズ可能な設計の費用対効果の高いセンサシステムは、最大250,000RPMの高速回転をサポートします。 |
