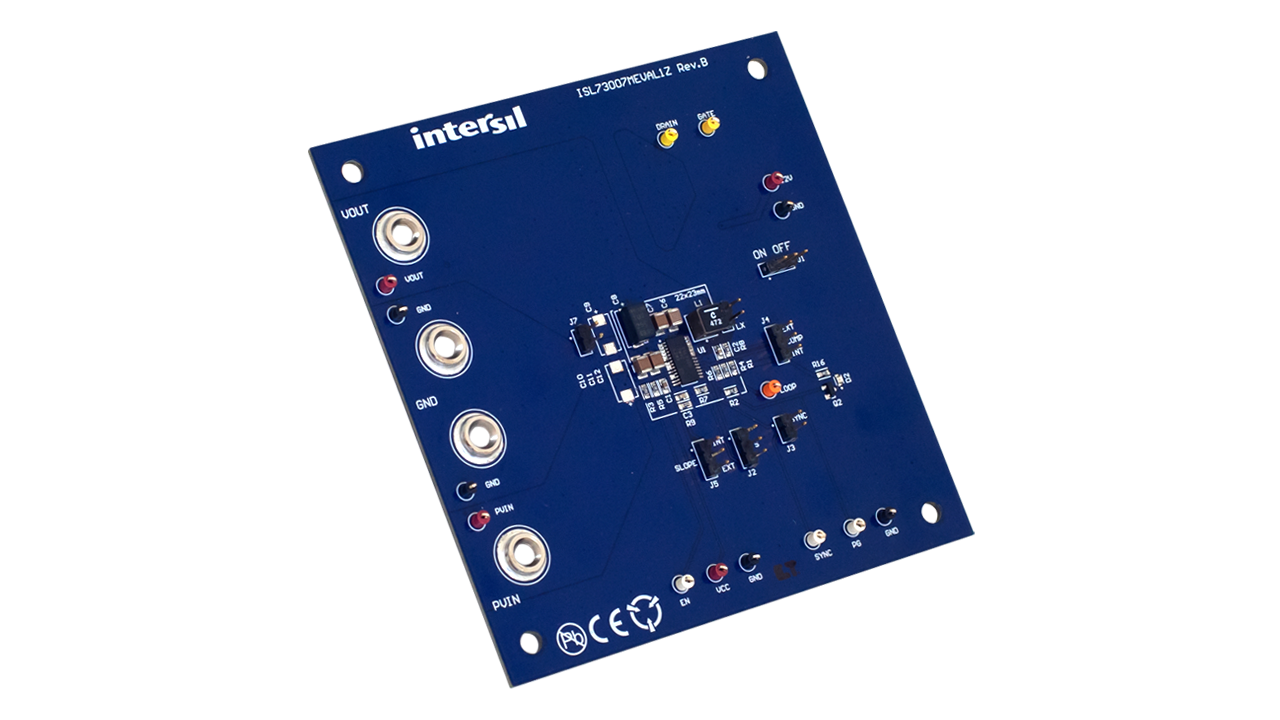

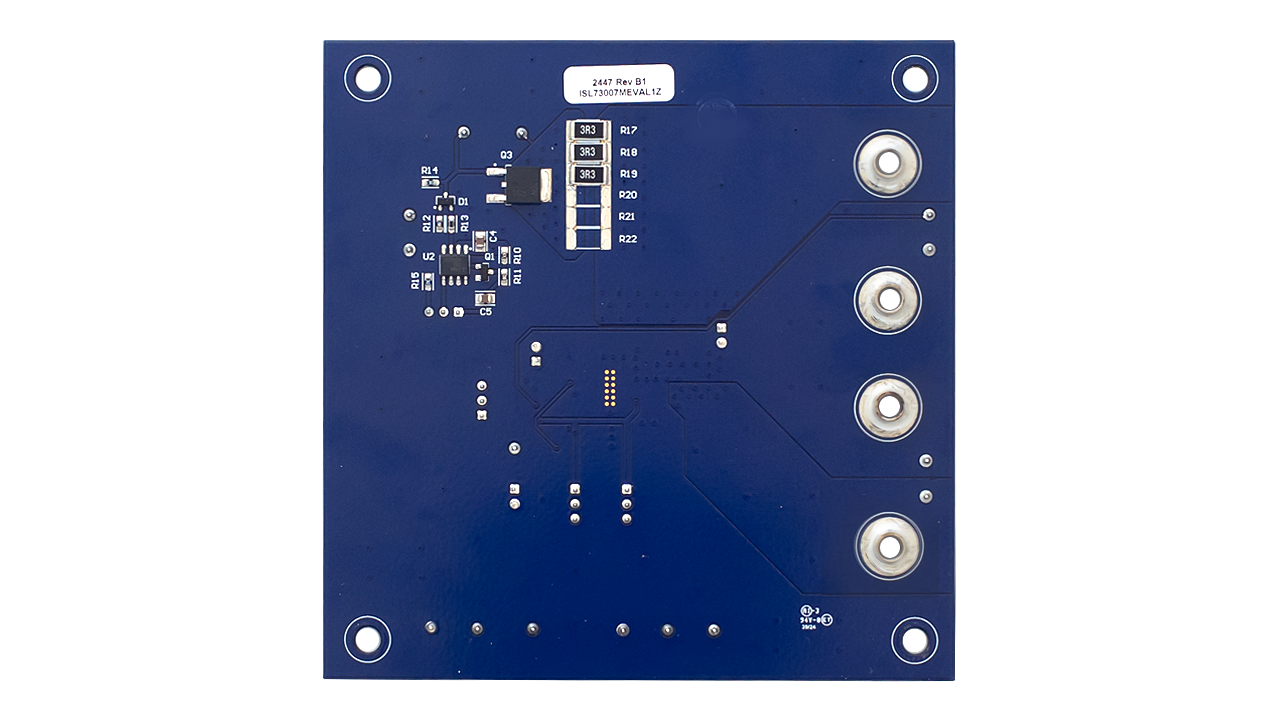

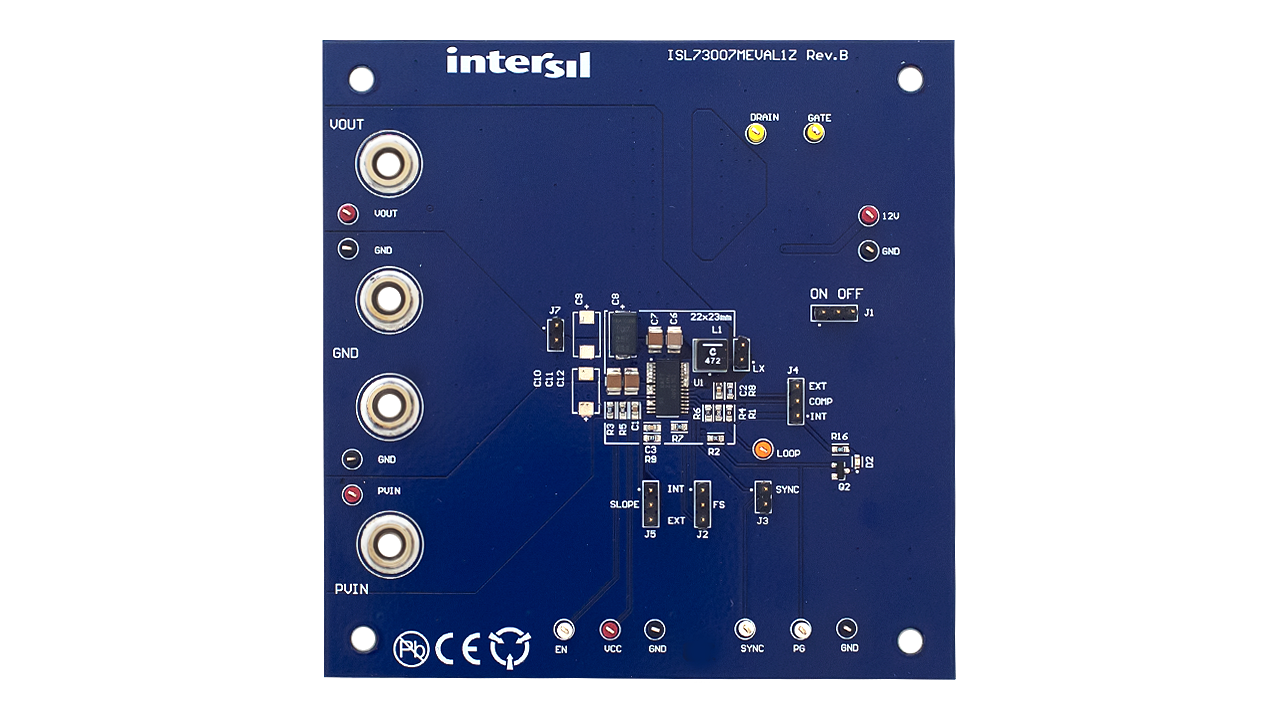

ISL73007MEVAL1Z評価ボードは、ISL73007M耐放射線性降圧レギュレータの性能評価のための迅速かつ効率的なプラットフォームです。 低電力アプリケーション向けに設計されたISL73007Mは、3V〜18Vの入力範囲で動作し、最大3Aの出力電流を供給する、コンパクトで高効率のポイントオブロード(POL)同期整流式降圧コンバータです。

このデバイスは、ハイサイドとローサイドのMOSFETを統合しものです。低電圧、過電圧、過電流、過熱保護などの一連の保護機能に加えて、パワーグッド表示とソフトスタート機能を備えています。 ISL73007Mは、300kHz〜1MHzのスイッチング周波数範囲をサポートしており、プログラムすることも、外部クロックに同期することもできます。

ISL73007Mには、システム設計の柔軟性を高める2つの補正オプションがあります。

  • デフォルトの500kHzスイッチング周波数に最適化された内部補正
  • 外部Type-II補正により、個別の設計および性能要件に準じたカスタマイズが可能

高レベルでの統合により、ISL73007Mは外部コンポーネントの必要性を最小限に抑え、BOM数と設計の複雑さを軽減しています。

デバイスの動作と性能の詳細については、ISL73007Mデータシートを参照してください。

特長

  • 12Vから3.3Vへの変換に最適化:500kHzのスイッチング周波数に事前に設定されているため、評価の簡素化が可能。
  • 3A出力電流:ポイントオブロードアプリケーション向けの高効率電力供給をサポートします。
  • 外部クロック同期:SYNC入力により、オプションの周波数を外部クロックに同期できます。
  • 柔軟な構成オプション:ジャンパで選択可能な内部または外部補正。スイッチング周波数、およびシステム最適化のためのスロープ補正。
  • コンパクトなソリューションサイズ:高性能を維持しながら基板スペースを最小限に抑えます。
