静電容量式タッチセンサシステム (第1世代タッチキー技術)
ページセクションへ移動：
Back to top
概要
概要
静電容量式タッチセンサシステムは軽く触れるだけで操作が行なえるヒューマンマシンインタフェースデバイスです。
搭載製品はデザインの向上を容易に実現でき、更に製造の低コスト化が可能です。 白物家電・AV機器・OA機器・ゲーム機・携帯電話や携帯音楽プレーヤ等の幅広い用途の機器制御用パネルとして搭載が加速し、今後市場のさらなる伸張が見込まれているシステムです。
そのような状況のなかで、システムの小型化・低コスト化・低消費電力化、および高性能化といった要求が急速に高まっており、タッチ検出を行うタッチセンサICと、検出結果を判断しシステム制御するマイコンの1チップ化が求められています。
ルネサスでは定評のある汎用16ビットマイコンR8Cにタッチセンサ回路を内蔵したR8C/3xTをラインアップし、システムの小型化、低消費電力化、ノイズ耐性の強化といったお客様のニーズに対応します。

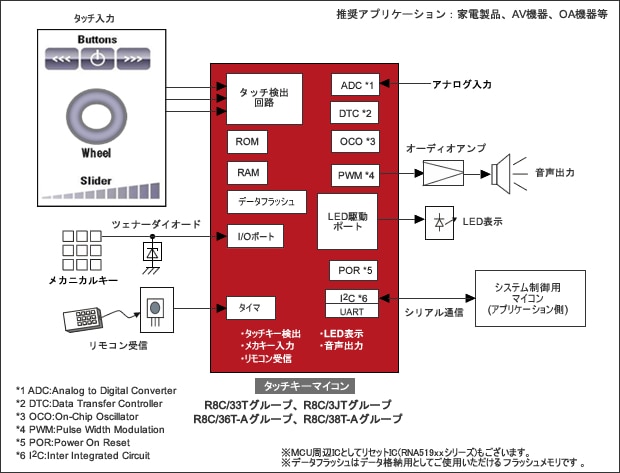

ブロック図
推奨ルネサスデバイス
| Block | Semiconductor Device | Recommended Products | Features |
|---|---|---|---|
| 制御マイコン | マイコン | R8C/33Tグループ | タッチ検出回路内蔵: 18input パッケージ: 32pin LQFP(7x7mm, 0.8mm-pitch) ROM[KB]/RAM[KB]: 16/1.5, 24/2, 32/2.5 |
| R8C/3JTグループ | タッチ検出回路内蔵: 22input パッケージ: 40pin HXQFN(5x5mm, 0.4mm-pitch) ROM[KB]/RAM[KB]: 16/1.5, 24/2, 32/2.5 |
||
| R8C/36T-Aグループ | タッチ検出回路内蔵: 28input パッケージ: 64pin LQFP(10x10mm, 0.5mm-pitch) : 64pin LQFP(14x14mm, 0.8mm-pitch) ROM[KB]/RAM[KB]: 64/6, 96/8, 128/10 |
||
| R8C/38T-Aグループ | タッチ検出回路内蔵: 36input パッケージ: 80pin LQFP(12x12mm, 0.5mm-pitch) ROM[KB]/RAM[KB]: 64/6, 96/8, 128/10 |
＊：各シリーズについては、ファミリページよりご覧ください
