E20エミュレータは、E1エミュレータの持つデバッグ機能に加え、RX600,RX700用にトレース機能やRAMモニタ機能等を強化しており、より高度なデバッグが可能なオンチップデバッギングエミュレータ兼フラッシュプログラマです。トレース出力をサポートしたマイコンと組み合わせることにより、大容量トレース機能などのより強化されたデバッグ機能をご提供します。

トピックス



新マイコン RX671グループに対応しました。
RX671グループ 詳細はこちら >>

特長

  • 機能向上により、デバッグ期間の短縮が可能 [詳細:オンチップデバッガ 機能概要]
    E1エミュレータのもつデバッグ機能に加え、トレースの大容量化、および、リアルタイムRAMモニタ機能など、強力なデバッグ機能を追加。RX600シリーズ / RX700シリーズの一部のマイコンでは、カバレッジ機能にも対応しています。
  • オンボード書き込みが可能
    デバッグ終了後に、オンボード書き込みツールとして使用することができ、マイコン単体での評価もスムーズに行えます。
  • A/D、D/A特性などアナログ機能の評価に最適
    実マイコンを使用してデバッグするため、電気的特性は実マイコンそのものです。
  • シリアル接続方式、JTAG接続方式、LPD接続方式に対応
    マイコンとE1間の接続インタフェースとして、シリアル接続、JTAG接続、LPD接続方式に対応しています。(対応インタフェースはマイコンに依存)
  • 接続が容易
    ユーザシステム上にコネクタをご用意いただくだけで、簡単に接続できます。接触不良の心配はありません。
  • 地球にやさしい筐体
    筐体には地球に優しい植物性原料のポリ乳酸 (ポリラクチド) を使用しています。
  • Learn More

new_releasesリリース情報

用途 ソフトウェア 対象デバイス 注1 最新バージョン リリース 動作環境
デバッグ CS+
*評価版ダウンロード
RX、RL78、RH850
[詳細を見る]
CS+ 対応機能一覧 (PDF | English, 日本語)
V8.06.00 2021/07/20 動作環境
e² studio
*ダウンロード
RX
[詳細を見る]
*e2 studioリリースノート参照
(64ビット版)
2021-07
2021/07/20
(32ビット版)
V7.8.0
2020/04/20
IAR Embedded Workbench 注2 RX、RL78、RH850 IAR Systemsにお問い合わせください。
Green Hills Multi 注2 RH850 取扱い代理店様にお問い合わせください。
フラッシュ書き込み Renesas Flash Programmer V3
*評価版ダウンロード
RL78、RX、RH850
[詳細を見る]
Renesas Flash Programmer V3 対応マイコン一覧 (PDF | English, 日本語)
V3.08.03 2021/07/20 動作環境

注:

  1. V850、78K0R、78K0、R8Cをご使用の場合は、E1、E20対応ソフトウェア:V850、78K0R、78K0、R8Cマイコン使用時) >>をご参照ください。
  2. パートナー製ツール。詳細は各社へお問い合わせください。
  3. デバッグ機能のみ対応(ビルドは、IARシステムズ社製IAR Embedded WorkbenchまたはGreen Hills Software, LLC製MULTIのビルド環境をお使いください。

FAQ

内容
FAQ 1010584 : エミュレータ使用時のノウハウ集 (CS+, E2, E2 Lite, E1, E20)
FAQ 1010075 : High-performance Embedded Workshop環境でE1/E20使用時のノウハウ集
FAQ 1010752 : E1、E20の違いを教えてください。

関連FAQをすべて見る

ターゲットデバイス

descriptionドキュメント

タイトル language 分類 形式 サイズ 日付
ユーザーガイド、マニュアル
オンチップデバッガ 機能概要 English マニュアル-開発ツール PDF 218 KB
E1/E20/E2エミュレータ, E2エミュレータLite ユーザーズマニュアル別冊 (RL78接続時の注意事項) Rev.8.00 English マニュアル-開発ツール PDF 1.15 MB
CS+ V8.05.00 統合開発環境 ユーザーズマニュアル RH850 デバッグ・ツール編 English マニュアル-開発ツール PDF 4.76 MB
CS+ V8.05.00 統合開発環境 ユーザーズマニュアル RL78 デバッグ・ツール編 Rev.1.00 English マニュアル-開発ツール PDF 5.55 MB
E1/E20エミュレータ,E2エミュレータ ユーザーズマニュアル別冊(RH850/D1L、RH850/D1Mグループ接続時の注意事項) English マニュアル-開発ツール PDF 1020 KB
E1/E20エミュレータ,E2エミュレータ ユーザーズマニュアル別冊(RH850/E1M-S2グループ接続時の注意事項) English マニュアル-開発ツール PDF 1010 KB
E1/E20エミュレータ,E2エミュレータ ユーザーズマニュアル別冊(RH850/P1L-Cグループ接続時の注意事項) English マニュアル-開発ツール PDF 946 KB
E1/E20エミュレータ,E2エミュレータ ユーザーズマニュアル別冊(RH850/P1M-C、RH850/P1H-Cグループ接続時の注意事項) English マニュアル-開発ツール PDF 1.03 MB
E1/E20エミュレータ,E2エミュレータ ユーザーズマニュアル別冊(RH850/P1M-Eグループ接続時の注意事項) English マニュアル-開発ツール PDF 1.02 MB
E1/E20エミュレータ, E2エミュレータ ユーザーズマニュアル別冊(RH850/F1Kグループ接続時の注意事項) English マニュアル-開発ツール PDF 1005 KB
E1/E20エミュレータ,E2エミュレータ ユーザーズマニュアル別冊(RH850/C1H、RH850/C1Mグループ接続時の注意事項) English マニュアル-開発ツール PDF 1020 KB
E1/E20エミュレータ, E2エミュレータ ユーザーズマニュアル別冊(RH850/C1M-Aグループ接続時の注意事項) English マニュアル-開発ツール PDF 1018 KB
E1/E20エミュレータ,E2エミュレータ ユーザーズマニュアル別冊(RH850/E1L、RH850/E1M-Sグループ接続時の注意事項) English マニュアル-開発ツール PDF 1.00 MB
E1/E20エミュレータ,E2エミュレータ ユーザーズマニュアル別冊(RH850/F1H、RH850/F1Mグループ接続時の注意事項) English マニュアル-開発ツール PDF 1.05 MB
E1/E20エミュレータ, E2エミュレータ ユーザーズマニュアル別冊(RH850/F1KH, RH850/F1KMグループ接続時の注意事項) English マニュアル-開発ツール PDF 1.12 MB
E1/E20エミュレータ,E2エミュレータ ユーザーズマニュアル別冊(RH850/F1Lグループ接続時の注意事項) English マニュアル-開発ツール PDF 998 KB
E1/E20エミュレータ,E2エミュレータ ユーザーズマニュアル別冊(RH850/P1Mグループ接続時の注意事項) English マニュアル-開発ツール PDF 990 KB
E1/E20/E2エミュレータ, E2エミュレータLite ユーザーズマニュアル別冊 (RL78接続時の注意事項)(RL78/G10, RL78/G1M, RL78/G1N) Rev.3.01 English マニュアル-開発ツール PDF 809 KB
Renesas Flash Programmer V3.06 フラッシュ書き込みソフトウェア ユーザーズマニュアル Rev.2.00 English マニュアル-開発ツール PDF 1.32 MB
E1/E20/E2エミュレータ, E2エミュレータLiteユーザーズマニュアル別冊(RX接続時の注意事項) Rev.13.00 English マニュアル-開発ツール PDF 1.54 MB
RTE5565NEDSFK100T000Rユーザーズマニュアル(RX65N/RX651 グループ 100 ピン0.5mm ピッチLFQFP パッケージ対応 デバッグMCU ボード) マニュアル-開発ツール PDF 624 KB
RTE5565NEDSFK144T000Rユーザーズマニュアル(RX65N/RX651 グループ 144 ピン0.5mm ピッチLFQFP パッケージ対応 デバッグMCU ボード) マニュアル-開発ツール PDF 632 KB
RH850ファミリ E1/E20/E2エミュレータ・RH850対応IE850用POD リリースノート(CS+使用時の制限事項) English リリースノート PDF 505 KB
RTE7701010DMB00000J User's Manual (Debugging MCU Board for 48-pin 0.5mm-pitch LQFP of RH850/F1L Group) マニュアル-開発ツール PDF 954 KB
RTE7701015DMB00000J User's Manual (Debugging MCU Board for 64-pin 0.5mm-pitch LQFP of RH850/F1L Group) マニュアル-開発ツール PDF 1.12 MB
RTE7701020DMB00000J User's Manual (Debugging MCU Board for 80-pin 0.5mm-pitch LQFP of RH850/F1L Group) マニュアル-開発ツール PDF 1.07 MB
E1/E20エミュレータ ユーザーズマニュアル Rev.4.01 English マニュアル-開発ツール PDF 1.15 MB
CubeSuite+ V2.02.00 統合開発環境 ユーザーズマニュアル RL78 デバッグ編[CS+ for CA,CX] Rev.1.00 English マニュアル-開発ツール PDF 13.79 MB
CubeSuite+ V2.00.00 統合開発環境 ユーザーズマニュアル V850 デバッグ編 English マニュアル-開発ツール PDF 13.91 MB
RL78ファミリ用 統合開発環境 CubeSuite+への移行 (オンチップ・デバッグ編): H8/H8S/H8SXからRL78への移行 English ガイド PDF 1.74 MB
RL78ファミリ用 統合開発環境 CubeSuite+への移行 (オンチップ・デバッグ編): R8C、M16CからRL78への移行 English ガイド PDF 1.72 MB
RXファミリ用 統合開発環境 CubeSuite+への移行 (エミュレータ編) English ガイド PDF 2.27 MB
CubeSuite+ V1.01.00 統合開発環境 ユーザーズマニュアル 78K0 デバッグ編 English マニュアル-開発ツール PDF 10.13 MB
CubeSuite+ V1.01.00 統合開発環境 ユーザーズマニュアル 78K0R デバッグ編 English マニュアル-開発ツール PDF 10.17 MB
アプリケーションノート、ホワイトペーパー
RH850 初期停止コアを搭載するデバイス、およびスタンバイモード中のデバイスにおけるデバッグ手法の紹介 English アプリケーションノート PDF 1.70 MB
オンチップデバッギングエミュレータ E1/E20 アプリケーションノート: CubeSuite+ トラブルシューティングガイド (RX600, RX200 シリーズ対応) Rev.1.00 English アプリケーションノート PDF 558 KB
On-Chip Debugging Emulator E1/E20 Troubleshooting Guide (for the RX600 Series) Rev.1.02 アプリケーションノート PDF 415 KB
オンチップデバッギングエミュレータ E1/E20 アプリケーションノート トラブルシューティングガイド (RX600シリーズ対応) Rev.1.01 アプリケーションノート PDF 1.37 MB
External Flash Definition Editor Application Note Creating a Custom Program Rev.1.00 アプリケーションノート PDF 525 KB
- 外部フラッシュ定義エディタ用カスタム書き込みプログラムサンプル English サンプルコード ZIP 163 KB
外部フラッシュ定義エディタアプリケーションノート カスタムプログラム作成方法 Rev.1.00 アプリケーションノート PDF 1.30 MB
- 外部フラッシュ定義エディタ用カスタム書き込みプログラムサンプル English サンプルコード ZIP 163 KB
ツールニュース
【注意事項】 E20 エミュレータ, E1 エミュレータ, E2 エミュレータ, E2 エミュレータLite English ツールニュース-注意事項 PDF 265 KB
【リビジョンアップ】 CS+用RH850デバイス依存情報V8.04.01 English ツールニュース-リリース PDF 272 KB
【リビジョンアップ】 Renesas Flash Programmer V3.08.00 English ツールニュース-リリース PDF 190 KB
【注意事項】 統合開発環境CS+ English ツールニュース-注意事項 PDF 227 KB
【注意事項】 統合開発環境CS+ English ツールニュース-注意事項 PDF 214 KB
【注意事項】 Renesas Flash Programmer English ツールニュース-注意事項 PDF 206 KB
【注意事項】 統合開発環境CS+ English ツールニュース-注意事項 PDF 195 KB
【新発売】 RX65N/RX651 グループ用デバッグMCU ボード ‐ユーザポートを占有せずにE20 エミュレータを使用可能‐ ツールニュース-リリース PDF 225 KB
【注意事項】 統合開発環境CS+ English ツールニュース-注意事項 PDF 148 KB
【注意事項】 統合開発環境CS+ English ツールニュース-注意事項 PDF 246 KB
【注意事項】 統合開発環境CS+、Cubesuite+、e² studio English ツールニュース-注意事項 PDF 347 KB
New On-Chip Debugging Emulators E1 and E20 Released ツールニュース-リリース PDF 309 KB
新オンチップデバッギングエミュレータE1およびE20 発売のお知らせ ツールニュース-リリース PDF 348 KB
その他資料
ルネサス 開発環境 総合カタログ 2020年11月版 カタログ PDF 4.25 MB

file_downloadダウンロード

タイトル language 分類 形式 サイズ 日付
ソフトウェア
【無償評価版】フラッシュ開発ツールキット V.4.09 Release 03 English ソフトウェア/ツール-評価版ソフトウェア ZIP 37.74 MB
E1, E20セルフチェックプログラム V.1.01.00 English ソフトウェア/ツール-その他 ZIP 1.22 MB
【無償評価版】RXファミリ用C/C++コンパイラパッケージ V.1.02 Release 01 English ソフトウェア/ツール-評価版ソフトウェア ZIP 122.93 MB
Upgrades
統合開発環境e² studio 2021-07 Windows用インストーラ English アップデート-統合開発環境 ZIP 1,836.21 MB
CS+用RH850デバイス依存情報 V8.04.01 English アップデート-統合開発環境 ZIP 89.87 MB
統合開発環境 e² studio 2020-10 Linux用 English アップデート-統合開発環境 ZIP 570.27 MB
統合開発環境e² studio 2020-10 Windows用インストーラ English アップデート-統合開発環境 ZIP 1,616.98 MB
CS+ for CA,CX エミュレータユーティリティ V1.03.00 English アップデート-統合開発環境 ZIP 12.68 MB
CS+ for CC用RL78デバイス依存情報 V8.04.00 English アップデート-統合開発環境 ZIP 15.80 MB
CS+ for CCエミュレータユーティリティ V1.03.00 English アップデート-統合開発環境 ZIP 14.19 MB
CS+ for CC用RL78デバイス依存情報 V8.03.00 English アップデート-統合開発環境 ZIP 15.82 MB
CS+ for CA,CX エミュレータユーティリティ V1.01.00 English アップデート-統合開発環境 ZIP 8.68 MB
統合開発環境 e² studio 6.3.0 インストーラ (オフライン用) English アップデート-統合開発環境 ZIP 952.89 MB
CS+ for CCエミュレータユーティリティ V1.02.00 English アップデート-統合開発環境 ZIP 10.26 MB
Renesas E-Series USBドライバ V1.01.00 English アップデート-統合開発環境 ZIP 5.11 MB
RX E1/E20エミュレータデバッガ用MCUファイルアップデータ English アップデート-デバッガ ZIP 3.37 MB
RX E1/E20 エミュレータデバッガ V.1.03.00 English アップデート-デバッガ EXE 110.93 MB
統合開発環境 High-performance Embedded Workshop V.4.09.01 差分アップデート(V.4.09.00から) English アップデート-統合開発環境 ZIP 14.58 MB
統合開発環境 High-performance Embedded Workshop V.4.09.01 フルアップデート English アップデート-統合開発環境 ZIP 66.81 MB
Renesas E-Series USBドライバ V.1.02 Release 00 English アップデート-統合開発環境 ZIP 2.42 MB
外部フラッシュ定義エディタ V.1.00 Release 01 English アップデート-プログラマ ZIP 727 KB
R8C E1/E20 エミュレータデバッガ V.1.01.00 English アップデート-デバッガ ZIP 111.32 MB

仕様一覧

対応している機能はご使用になる統合開発環境により異なります。また、機能詳細および接続方式は、ご使用になるデバイスにより異なります。大容量 トレースやリアルタイムRAMモニタなどのE20エミュレータの特徴的な機能は、RX600,RX700シリーズのデバイスでのみご使用になれます。 RX600,RX700シリーズ以外のデバイスで使用できるデバッグ機能は、E1エミュレータ相当となりますのでご注意ください。

  • 接続方式
  • ブレーク機能
  • トレース機能
  • プログラム実行中のメモリ参照/変更
  • パフォーマンス測定
  • リアルタイムRAMモニタ
  • C0カバレッジ
  • ホットプラグイン
オンチップデバッガ 機能概要 (PDF | English, 日本語)を参照ください。
オンボードプログラム 可能
ユーザインタフェース 38ピンコネクタ
(2-5767004-2 : タイコ エレクトロニクス ジャパン製)
14ピンコネクタ 注1
(7614-6002 : 住友スリーエム製、2514-6002 : 3M Limited製)
PCインタフェース USB 2.0 フルスピード/ハイスピード
システムとの接続 付属のユーザインタフェースケーブルで接続(接続信号は対象マイコンの品種により異なります)
ユーザ資源の占有 マイコンによってポート周辺機能を占有する場合があります。
電源供給機能 なし
対応電源電圧 対象マイコンに合わせた動作電圧範囲 (1.8~5.5V)
外形寸法
(突起部を除く)
114.9 mm×74.2 mm×19.2 mm
適合海外規格 欧州規格 : EN 55022 Class A, EN 55024
米国FCC規格 : FCC part 15 Class A

注:

  1. 使用可能な機能は、E1エミュレータ相当となります。E20を使用してもE20の特徴的な機能である大容量トレースやリアルタイムRAMモニタはご使用になれません。

製品パッケージ内容

  • E20エミュレータ本体
  • USBケーブル
  • ユーザシステムインタフェースケーブル
  • 38ピン/14ピン変換アダプタ [R0E000200CKA00] ※単体購入が可能です。
  • ソフトウェア CD-ROM
    • インストールガイド
    • セルフチェックプログラム
    • USBドライバ
    • E1/E20エミュレータ ユーザーズマニュアル

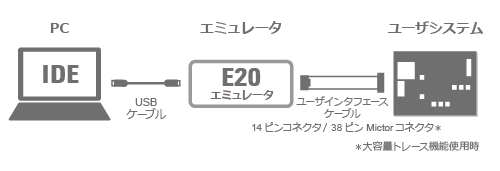

システム構成

画像
システム構成

>> フラッシュプログラマとして使用する場合のシステム構成はこちらをご参照ください。

オプション製品

E20エミュレータをご使用の際に、便利な各種オプション製品を用意しております。製品ごとに対応可能なマイコンが異なりますので、ご注意ください。

変換アダプタ

エミュレータ接続用のコネクタのピン数やピッチを変換するアダプタです。

  対応マイコン
RX RL78 RH850 V850 78K R8C
E1エミュレータ用38ピン変換アダプタ
QB-F14T38V850-01
QB-F14T38V850-01 User's Manual (14-Pin to 38-Pin Conversion Adapter for E1 Emulator) (PDF)
ターゲットシステムのMictorコネクタと接続する際に必要な14ピンインタフェースに変換するアダプタ

lens

38-Pin to 14-Pin Conversion Adapter for the E20 Emulator
(E20エミュレータに標準添付)
R0E000200CKA00
R0E000200CKA00 ユーザーズマニュアル (E20エミュレータ用38ピン/14 ピン変換アダプタ) Rev.1.00 (PDF | English, 日本語)
インタフェースケーブル先端の38ピン0.5mmピッチコネクタを14ピン2.54mmピッチコネクタに変換するアダプタ
lens lens lens lens lens lens

lens 対応 | — 非対応

アイソレータ

ユーザシステムのGNDとホストPCのGND間に電位差がある環境下でデバッグするために使用する製品です。

  対応マイコン
RX RL78 RH850 V850 78K R8C
E20エミュレータ用 アイソレータ
R0E000200ACB10
R0E000200ACB10 ユーザーズマニュアル (E20エミュレータ用アイソレータ) Rev.2.00 (PDF | English, 日本語)
(RXファミリ用)
lens  注1

lens 対応 | — 非対応

注:

  1. RX71M用デバッグMCUボードと組み合わせての使用はできません。

デバッグMCUボード

ユーザシステムにエミュレータをインサーキット接続するためのボードです。本ボードを使用することにより、より高度なデバッグ機能が使用できます。使用可能なデバッグ機能はマイコンごとに異なります。

  対応マイコン
RH850
RH850用デバッグMCUボード
RH850用デバッグMCUボード一覧 [オンチップデバッギングエミュレータ] (PDF | English, 日本語)
トレース機能を持たないマイコンでもトレースの使用を可能にします。別売りのRH850/F1Lグループの176ピンマイコン (内部トレース機能あり) と組み合わせて使用してください。
注:デバッグMCUボードの製品パッケージにマイコンは同梱されていません。別途ご購入ください。マイコンの製品購入やその他詳細につきましては、ルネサス営業または特約店までお問合せください。
lens

lens 対応 | — 非対応

システム構成図

画像
RH850用デバッグMCUボードシステム構成図
  対応マイコン
RX
RX用デバッグMCUボード
RX用デバッグMCUボード一覧 [オンチップデバッギングエミュレータ] (PDF | English, 日本語)
MCUの全ユーザポートをユーザシステムで使用可能にします。E20エミュレータでは、エミュレータ制御やトレース情報出力のために、ユーザポートがエミュレータにより占有され、これらのユーザポートをE20エミュレータと接続する38ピンコネクタとユーザシステム上で接続する必要があります。 本製品を使用することで、38ピンコネクタのユーザシステム上への実装が不要となるため、全ユーザポートを使用できます。トレース機能を持たないマイコンでもトレース情報の取得が可能です。
lens

lens 対応 | — 非対応

システム構成図

画像
システム構成図

Design Support

E20エミュレータ [R0E000200KCT00] ユーザ向け情報

ターゲットデバイス

対応可能なデバイスは、ご使用になるソフトウェアにより異なりますので、詳細は リリース情報の「対象デバイス」欄にてご確認ください。
