概要
Description

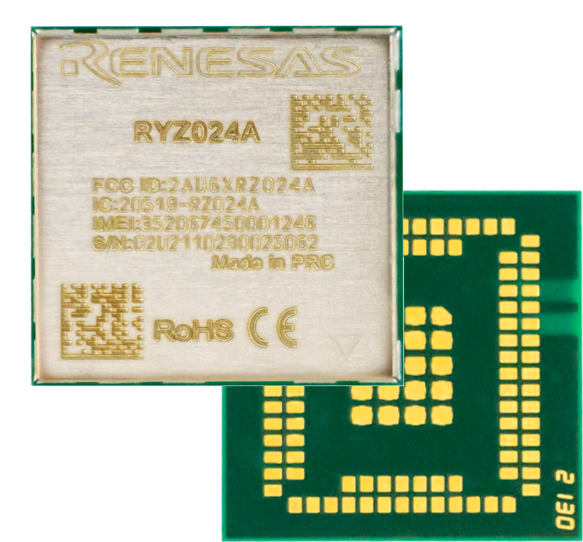

ルネサスRYZ024Aモジュールは、ワールドワイド展開可能でローミング機能を備えているLTEカテゴリM1モジュールで、LTEカテゴリNB1/NB2 にアップグレード可能です。
モジュールは、 LTE Cat-M1/NB1/NB2プラットフォームと、 LTEモデムシステムに必要なすべての 要素で構成されています。これらには、LTEに最適化されたトランシーバー、世界中のLTE Cat-M1バンドをサポートする完全なRFフロントエンド、および主要なインタフェースを含むコンパクトLGAパッケージです。また、モジュールには、キャリア認証済みのLTE Cat-M1 プロトコルスタックと、無線デバイス管理とパケットルーティング用のソフトウェアを含みます。
特長
- Cat-M1用のセルラーIoTモジュール
- 3GPP Release 14仕様 (release 15にアップグレード可能)
- 認証済みLTE Cat-M1ソフトウエアスタック
- ATコマンド インタフェース
- LGAパッケージ(120パッド)
- 16.3 mm x 17 mm x 1.85 mm
- uSIM インタフェース
- セキュアエンクレーブ& iUICC/ieUICC
- EAL5+セキュア エレメント (SE) 対応
- 動作電圧 RFパフォーマンス: 2.5 V to 5.5 V
- 機能動作: 2.2 V to 5.5 V
- RoHS指令準拠, ハロゲンフリー
- 送信出力 クラス3 (+23dBm)
製品比較
| RYZ024A | RYZ014A | |
| Device Functions | Dual band RF front end, Memory, SQN3430 Cat-M1/NB1/NB2 baseband | Dual band RF front end, Memory, SQN3330 Cat-M1 baseband |
| Input Supply Range | 2.2 - 5.5 | 3.1 - 5.5 |
| Comm. Interface | Dual (U) SIM, RING, UART(4x High-Speed with flow control), WAKE | 32 kHz, GPIO, JTAG, RING, UART (x3, including one reserved), USIM, WAKE |
| Pkg. Dimensions (mm) | 17.0 x 16.3 x 1.85 | |
| Pkg. Type | MODULE | MODULE |
| Temp. Range | -40 to 85°C | -40 to 85°C |
| 製品情報を見る |
アプリケーション
|
グリーン産業革命に向けた3相スマート電力メータ |
|
ソーラー充電対応アセットトラッカー |
|
スマートEV充電器用OCPPインターフェースカード（OIC） |
|
自動車用テレマティクスボックス |
|
EV充電器用高性能ウォールボックス |
|
高効率スマートヒートポンプ |
|
スマートマッサージチェア |
|
リモート予知保全 |
|
スマートNFCアクセス制御システム |
アプリケーション
- メーター(電力／ガス／水量の自動検針）
- スマートホーム（HVAC,サーモスタット)
- インフラストラクチャ（充電スタンド、パーキングシステム）
- インダストリ（ポンプ）
- 農業
- ウェアラブル・トラッカー
ドキュメント
| タイトル | 分類 | 日付 | |
|---|---|---|---|
PDF1.04 MB
|
データシート
|
||
アプリケーションノート
|
|||
PDF1.45 MB
|
アプリケーションノート
|
||
PDF3.68 MB
|
アプリケーションノート
|
||
PDF2.06 MB 関連ファイル：
|
アプリケーションノート
|
||
PDF1.50 MB
|
アプリケーションノート
|
||
PDF1.92 MB
|
アプリケーションノート
|
||
PDF362 KB
|
リスト
|
||
PDF3.62 MB
|
マニュアル－ハードウェア
|
||
ZIP2.17 MB 関連ファイル：
|
その他資料
|
||
PDF589 KB 関連ファイル：
|
クイックスタートガイド
|
||
PDF597 KB 関連ファイル：
|
クイックスタートガイド
|
||
PDF720 KB 関連ファイル：
|
クイックスタートガイド
|
||
PDF801 KB 関連ファイル：
|
クイックスタートガイド
|
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Flexible Software Package (FSP)FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。 注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。 | Software Package | ルネサス |
サンプルコード
ボード＆キット
ボード＆キット
PMOD Expansion Board for RYZ024A
The PMOD Expansion Board for RYZ024Aは、RYZ024Aの評価および開発に利用できます。 PMOD Expansion Boardは、 PMODインタフェースを介してルネサスMCUキットに簡単に接続できます。また、UARTインタフェースを介して制御できます...
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
製品選択
Processing table
| MODULE | Reel | 1000 | サンプルを入手, |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
play_circle_filledビデオ&トレーニング
ニュース＆ブログ
| Without Wireless, There Is No IoT | ブログ | 2021年5月25日 |
認証
RYZ024A は、次の認証/規格を満たしています。 免責事項、注意事項、認証の詳細については、RYZ024A のドキュメントを参照してください。
電波法認証
- Cat-M1: PTCRB, GCF, FCC, ISED, CE, UKCA, MIC(Japan), ACMA
- NB-IoT (計画): FCC, ISED, CE, UKCA
キャリア認証
- Cat-M1: Verizon, AT&T, Docomo, KDDI
- NB-IoT (計画): Vodafone
NB-IoT ファームウェアのご連絡
RYZ024A は現在、上記の認定を受けたLTE カテゴリM1 をサポートしています。Cat-M1 およびNB-IOT のデュアルモード をサポートするRYZ024Aの最新ファームウェアの入手可能性について連絡を受けるには、会社の電子メールアドレスでこちらに登録してください。
