ルネサスのIGBTは、薄ウェハ技術により、低飽和・電圧特性と高速スイッチングの特性の両立を可能にしました。様々なアプリケーション用途に適した製品シリーズを揃え、あらゆる電力損失の低減に貢献します。インバータ用IGBT、PFC用IGBT、IH用IGBTを提供しています。

［注意］弊社の車載向けアナログ＆パワー製品に関しての使用上のご注意 (PDF)があります。必ずご一読下さい。

IGBTラインアップ

IGBTラインアップ

デザイン・トポロジ

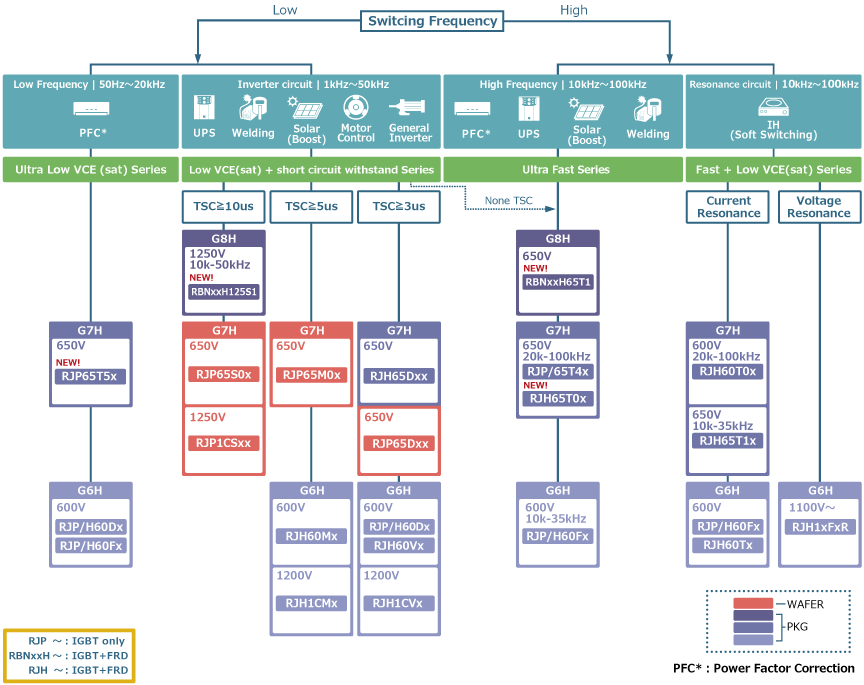

UPS/産業インバータ向け650V/1250V製品、風力発電/太陽光インバータ向け1800V製品、エアコン/IH向け650V製品など、耐圧別の製品展開とアプリケーションに応じたデザイン・トポロジを提供します。

デザイン・トポロジの詳細はこちら

インバータ用IGBT

負荷短絡耐量と低VCE(sat)特性を両立して安全性と高効率化を実現。推奨周波数1kHz～50kHzで、UPS、モータ、太陽光発電、溶接機向けの製品シリーズです。

インバータ用IGBT

PFC用IGBT

高速スイッチング特性を生かして各種ＰＦＣ方式に最適なラインアップ強化。推奨周波数100Hz～100kHzで、PFC、UPS、太陽光発電、溶接機向けの製品シリーズです。

PFC用IGBT

IH用IGBT

テール損失を抑えて共振回路（ソフトスイッチング）に最適化した製品。推奨周波数10kHz～100kHzで、IH(Soft Switching)向けの製品です。

IH用IGBT

セレクションテーブル

    Processing table
    Application
    Pkg. Type
    VCES (V)
    Ic (Peak) (A)
    IC @25 °C (A)
    IC @100 °C (A)
    VCE (sat) (V)
    tf (Typical) (µs)
    tsc (μs)
    FRD Vf (V)
    FRD trr (ns)
    Pc (W)
    Configuration
    Series Name
    型名
    RBN100N180S2HFWA
    1800V - 200A/100A - IGBT
    		 Wafer 1800 200 1.6 10 RBNxxN180S2 Series
    RBN150N180S2HFWA
    1800V - 300A/150A - IGBT
    		 Wafer 1800 300 1.6 10 RBNxxN180S2 Series
    RBN200N180S2HFWA
    1800V - 400A/200A - IGBT
    		 Wafer 1800 400 1.6 10 RBNxxN180S2 Series
    RBN25H125S1FPQ-A0
    IGBT 1250V 25A TO-247A Built-In FRD
    		 Inverter TO-247A 1250 100 50 25 1.8 0.058 10 2.9 102 223 Built-In FRD RBNxxH125S1 Series
    RBN40H125S1FPQ-A0
    IGBT 1250V 40A TO-247A Built-In FRD
    		 Inverter TO-247A 1250 160 80 40 1.8 0.067 10 2.8 156 319 Built-In FRD RBNxxH125S1 Series
    RBN40H65T1FPQ-A0
    IGBT 650V 40A TO-247A Built-In FRD
    		 Inverter TO-247A 650 160 80 40 1.5 0.045 1.7 55 185 Built-In FRD RBNxxH65T1 Series
    RBN50H65T1FPQ-A0
    IGBT 650V 50A TO-247A Built-In FRD
    		 Inverter TO-247A 650 200 100 50 1.5 0.04 2 65 250 Built-In FRD RBNxxH65T1 Series
    RBN75H125S1FP4-A0
    IGBT 1250V 75A TO-247plus Built-In FRD
    		 Inverter TO-247plus 1250 300 150 75 1.8 0.096 10 2.4 245 517 Built-In FRD RBNxxH125S1 Series
    RBN75H65T1FPQ-A0
    IGBT 650V 75A TO-247A Built-In FRD
    		 Inverter TO-247A 650 300 150 75 1.5 0.037 1.7 72 312 Built-In FRD RBNxxH65T1 Series
    RJH60T04DPQ-A1
    IGBT 600V 60A TO-247A内蔵型FRD    		 IH Cooker TO-247A 600 180 60 30 1.5 0.045 1.2 100 208.3 Built-In FRD 60T0x Series
    RJH65T04BDPM-A0
    IGBT 650V 30A TO-3PFP Built-In FRD    		 PFC TO-3PFP 650 120 60 30 1.5 0.045 1.4 80 65 Built-In FRD 65T0x Series
    RJH65T14DPQ-A0
    IGBT 650V 50A TO-247A Built-In FRD    		 IH Cooker TO-247A 650 180 100 50 1.45 0.115 1.2 250 250 Built-In FRD 65T1x Series
    RJH65T46DPQ-A0
    IGBT 650V 40A TO-247A Built-In FRD    		 PFC TO-247A 650 300 80 40 1.8 0.045 1.7 100 340.9 Built-In FRD 65T4x Series
    RJP1CS01DWA
    IGBT 1250V 15A Wafer    		 Wafer 1250 30 15 1.8 0.21 10 1CSxx Series
    RJP1CS01DWS
    IGBT 1250V 15A Sawn    		 Sawn 1250 30 15 1.8 0.21 10 1CSxx Series
    RJP1CS03DWA
    IGBT 1250V 30A Wafer    		 Wafer 1250 60 30 1.8 0.16 10 1CSxx Series
    RJP1CS03DWS
    IGBT 1250V 30A Sawn    		 Sawn 1250 60 30 1.8 0.16 10 1CSxx Series
    RJP1CS04DWA
    IGBT 1250V 50A Wafer    		 Wafer 1250 100 50 1.8 0.16 10 1CSxx Series
    RJP1CS04DWS
    IGBT 1250V 50A Sawn    		 Sawn 1250 100 50 1.8 0.16 10 1CSxx Series
    RJP1CS05DWA
    IGBT 1250V 75A Wafer    		 Wafer 1250 150 75 1.8 0.17 10 1CSxx Series
    RJP1CS05DWS
    IGBT 1250V 75A Sawn    		 Sawn 1250 150 75 1.8 0.17 10 1CSxx Series
    RJP1CS06DWA
    IGBT 1250V 100A Wafer    		 Wafer 1250 200 100 1.8 0.16 10 1CSxx Series
    RJP1CS06DWS
    IGBT 1250V 100A Sawn    		 Sawn 1250 200 100 1.8 0.16 10 1CSxx Series
    RJP1CS07DWA
    IGBT 1250V 150A Wafer    		 Wafer 1250 300 150 1.8 0.15 10 1CSxx Series
    RJP1CS07DWS
    IGBT 1250V 150A Sawn    		 Sawn 1250 300 150 1.8 0.15 10 1CSxx Series
    RJP1CS08DWA
    IGBT 1250V 200A Wafer    		 Wafer 1250 400 200 1.8 0.14 10 1CSxx Series
    RJP1CS08DWS
    IGBT 1250V 200A Sawn    		 Sawn 1250 400 200 1.8 0.14 10 1CSxx Series
    RJP1CS10DWA
    IGBT 1250V 10A Wafer    		 Wafer 1250 20 10 1.8 0.23 10 1CSxx Series
    RJP1CS10DWS
    IGBT 1250V 10A Sawn    		 Sawn 1250 20 10 1.8 0.23 10 1CSxx Series
    RJP65S03DWA
    IGBT 650V 30A Wafer    		 Wafer 650 60 30 1.5 0.1 10 65Sx Series
    RJP65S03DWS
    IGBT 650V 30A Sawn    		 Sawn 650 60 30 1.5 0.1 10 65Sx Series
    RJP65S04DWA
    IGBT 650V 50A Wafer    		 Wafer 650 100 50 1.5 0.1 10 65Sx Series
    RJP65S04DWS
    IGBT 650V 50A Sawn    		 Sawn 650 100 50 1.5 0.1 10 65Sx Series
    RJP65S05DWA
    IGBT 650V 75A Wafer    		 Wafer 650 150 75 1.5 0.075 10 65Sx Series
    RJP65S05DWS
    IGBT 650V 75A Sawn    		 Sawn 650 150 75 1.5 0.075 10 65Sx Series
    RJP65S06DWA
    IGBT 650V 100A Wafer    		 Wafer 650 200 100 1.5 0.06 10 65Sx Series
    RJP65S06DWS
    IGBT 650V 100A Sawn    		 Sawn 650 200 100 1.5 0.06 10 65Sx Series
    RJP65S07DWA
    IGBT 650V 150A Wafer    		 Wafer 650 300 150 1.5 0.07 10 65Sx Series
    RJP65S07DWS
    IGBT 650V 150A Sawn    		 Sawn 650 300 150 1.5 0.07 10 65Sx Series
    RJP65S08DWA
    IGBT 650V 200A Wafer    		 Wafer 650 400 200 1.5 0.08 10 65Sx Series
    RJP65S08DWS
    IGBT 650V 200A Sawn    		 Sawn 650 400 200 1.5 0.08 10 65Sx Series
    RJP65T43DPM
    IGBT 650V 40A TO-3PFM    		 PFC TO-3PFM 650 150 40 20 1.8 0.045 68.8 65T4x Series
    RJP65T43DPQ-A0
    IGBT 650V 30A TO-247A    		 PFC TO-247A 650 150 60 30 1.8 0.045 150 65T4x Series
    RJP65T54DPM-A0
    IGBT 650V 30A TO-3PFP    		 PFC TO-3PFP 650 225 60 30 1.35 0.125 55.5 65T5x Series
    RJQ6008BDPM-00
    IGBT 600V 6A TO-3PFM-5 Built-In FRD    		 PFC TO-247A 600 100 13 6 1.8 0.051 1.2 100 29 Built-In FRD
