概要

RZ/G2LCの評価に最適な評価ボードキットです。RZ/G2LC Evaluation Board Kitはモジュールボード(SOM)とキャリアボードで構成されています。モジュールボードはSMARC v2.1規格に準拠しています。

RZ/G2LC Evaluation Board Kit

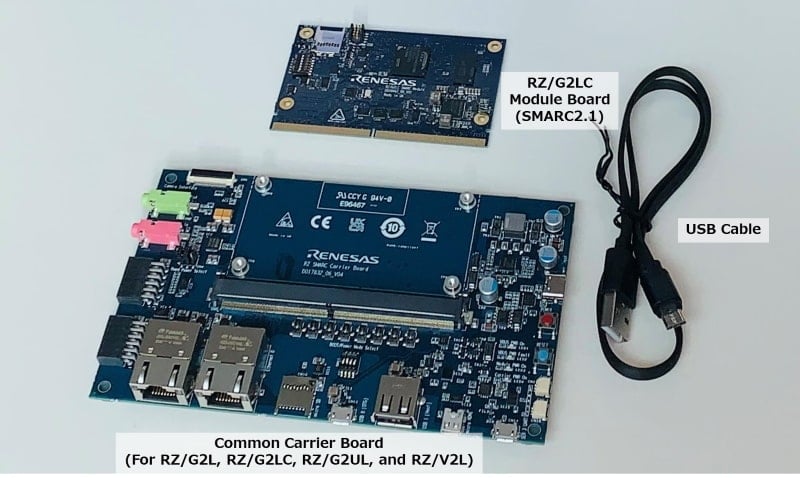

RZ/G2LC Evaluation Board Kit Contents
RZ/G2LC Evaluation Board Kit
RZ/G2LC Evaluation Board Kit Contents
  • 搭載デバイス：RZ/G2LC
    • Cortex-A55 Dual, Cortex-M33
    • BGA361pin, 13mmSq body, 0.5mm pitch
  • モジュールボード機能
    • DDR4 SDRAM: 1GB × 1pc
    • QSPI flash memory: 512Mb × 1pc
    • eMMC memory: 64GB × 1pc
    • The microSD card slot is implemented and used as an eSD for boot.
    • 5-output clock oscillator “5P35023” implemented
    • PMIC power supply “RAA215300” implemented
  • キャリアボード機能
    • FFC / FPCコネクタは、カメラモジュールの高速シリアルインターフェースに接続するために標準で取り付けられています。
    • DSI/ HDMI変換モジュールを介したMicro-HDMIコネクタは、デジタルビデオモジュールの高速シリアルインターフェースに接続するために標準で取り付けられています。
    • Micro-ABレセプタクル（ch0：USB2.0 OTG）とAレセプタクル（ch1：USB2.0ホスト）は、USBインターフェースへの接続用にそれぞれ標準で取り付けられています。
    • RJ45コネクタは、イーサネットを使用したソフトウェア開発および評価用に標準で取り付けられています。
    • オーディオコーデックは、オーディオシステムの高度な開発のための標準としてマウントされています。オーディオジャックは、オーディオインターフェイスに接続するために実装されています。
    • Micro-ABレセプタクルは、非同期シリアルポートインターフェイスに接続するために実装されています。
    • microSDカードスロットとPMOD用の2つのソケットは、周辺機能のインターフェイスとして実装されています。
    • 電源供給には、USBPD規格に対応したUSB Type-Cレセプタクルが搭載されています。
[RZ/G, RZ/V MPU] Micron NOR. DDR4 and eMMC
タイトル カテゴリ ご購入/サンプル
5P35023
VersaClock® 3Sプログラマブルクロックジェネレータ
 プログラマブルクロック, PCI Express®クロック, VersaClock® プログラマブルクロック, クロック - 汎用品, Timing Solutions for NXP (Freescale) Processors, 車載用タイミング ご購入/お見積
RAA215300
DDRメモリ対応、充電器・RTC内蔵の高性能9チャネル パワーマネジメントIC
 マルチチャンネル電源管理ソリューション（PMIC / PMU) ご購入/お見積
RZ/G2LC
1.2GHz DualコアArm® Cortex®-A55 CPU、200MHz SingleコアArm® Cortex®-M33 CPU、3Dグラフィックスエンジン搭載の汎用マイクロプロセッサ
 RZ 32＆ 64ビットMPU, MCU Selection Table ご購入/お見積

ドキュメント

タイトル 分類 日付
RZ/G2LC SMARC Module Board User's Manual: Hardware
PDF2.00 MB
マニュアル－開発ツール
RZ SMARC Series Carrier Board User's Manual: Hardware
ZIP3.70 MB
マニュアル－開発ツール

設計・開発

ソフトウェアダウンロード

タイトル 分類 日付
RZ SMARC Series Carrier Board Design Data V4.01
ZIP21.68 MB
PCB設計ファイル
RZ/G2LC SMARC Module Board Design Data V1.01
ZIP6.09 MB
PCB設計ファイル

製品選択

    Processing table
    型名
    Description
    Security
    ご購入 / サンプル
    RTK9744C22S01000BE
    play_circleアクティブ
    memory
    		 Renesas Evaluation Board Kit for RZ/G2LC (Non-Secure Type; Device: R9A07G044C22GBG) None
    RTK9744C26S01000BE
    play_circleアクティブ
    memory
    		 Renesas Evaluation Board Kit for RZ/G2LC (Secure Type; Device: R9A07G044C26GBG) Supported
