概要
Description
R9A06G037は、狭帯域向け電力線通信 (Narrow Band PLC (Power Line Communication))用モデムICです。R9A06G037は、主に電力線通信のPHY層を処理するDSPコアとその上位のプロトコルを処理するMCUコア (Arm®Cortex®-M3) を内蔵する、ソフトウェアモデムです。ソフトウェアを変更することで、電力線通信の各種規格 (G3-CENELEC/ARIB/FCC及びPRIME1.3.6/ 1.4その他)に対応可能です。

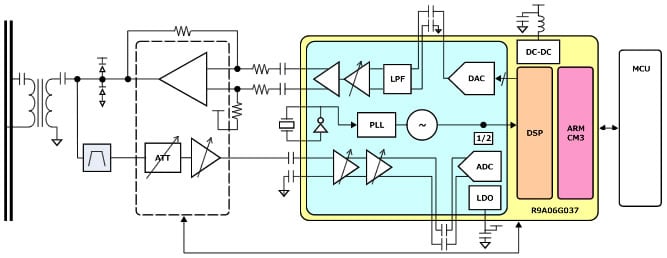

特長
- 高性能DSP
- 電力線通信のPHY層等を処理
- 最大動作周波数：276MHz
- IRAM : 128KB, DRAM: 128KB
- ビタビ及びリードソロモン処理その他に対する専用命令
- MCU(Arm® Cortex®-M3)
- 電力線通信のMAC層及びその上位プロトコル処理
- 最大動作周波数：138MHz
- RAM : 512KB
- AES128暗号化/復号H/W
- CRC演算H/Wコア
- 共有メモリ：16KB
- アナログフロントエンド(AFE)回路を搭載
- 多様な外部IO
- UART(2ch), CSI(2ch), IIC, Serial-ROM-IF(Single/Dual/Quad), PWM(2ch) 及び GPIO(16)
- レギュレータ内蔵： 入力3.3V、出力1.1V
- 電源電圧：3.3V
- PKG : 64-pin QFN, 9mm, 0.5mm pitch
- 動作温度範囲：-40～+85℃
アプリケーション
| 電力線通信を用いた音声通信 | |
| 電力線通信を用いた家庭用消費電力管理システム | |
| 電力線通信内蔵電力メータ | |
| スマート単相電力メータ | |
| スマート三相電力メータ | |
| PLC（電力線通信）ソリューション | |
|
従量制電気自動車(EV)充電ステーション |
アプリケーション
- スマートメータ
- HVAC(空調)
- Fire & Safety
- Building Security
- 照明機器制御
- 太陽光発電システム
設計・開発
ボード＆キット
ボード＆キット
CPX3 Evaluation Kit for AC and DC over 48V (J70D1 with RX631)
For use in Japan, please use RTK0EE0003D02002BJ (J70D2).
The CPX3 Evaluation Kit J70D1 is a tool to evaluate the hardware and the software of Renesas' PLC modem...
CPX3評価キット DC 48V 以下（J80D1：RX651+音声通信対応）
PLCモデムLSI R9A06G037に対応したソフトフェア開発やシステム評価を行うための直流電力線用の電力線通信評価キットです。本評価キットは音声通信ソリューションに対応しています。（PLC通信の評価には、本製品が2台以上必要となります）
CPX3評価キット DC 48V 以下（J80D2：RL78/G13）
PLCモデムLSI R9A06G037に対応したソフトフェア開発やシステム評価を行うための直流電力線用の電力線通信評価キットです。
（PLC通信の評価には、本製品が2台以上必要となります）
CPX3評価キット AC電源および DC 48V 以上（J70D2：RX631）
PLC モデムLSI R9A06G037 に対応したソフトフェア開発やシステム評価を行うための 評価キットです。特別搬送式デジタル伝送装置として型式指定（技術適合）を受けているため、電波法施行規則第四十四条第一項における電力線搬送通信設備として使用可能です。（総務省指定 第AH-16008 号...
PLC/Sub-GHzハイブリッド評価キット
本キットは、ルネサス製PLCモデムIC R9A06G037とルネサス製Sub-GHz帯無線通信IC RAA604S00に対応したソフトウェア開発およびシステム評価を行うための評価キットです。 本キットは、PLC通信のみ、ハイブリッド、無線通信のみと多くの構成に対応することが可能です。 本キットは、G3-PLC...
