Crystal or Differential to LVCMOS/ LVTTL Clock Buffer
ページセクションへ移動：
概要
説明

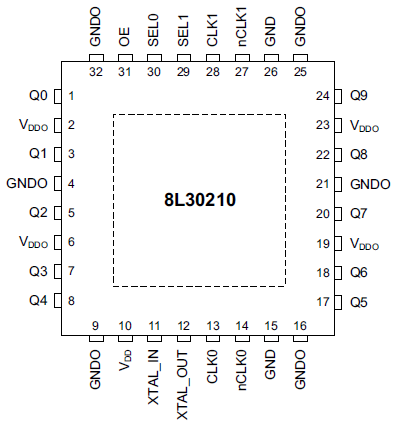

The 8L30210 is a low skew, 1-to-10 LVCMOS / LVTTL Fanout Buffer. The low impedance LVCMOS/LVTTL outputs are designed to drive 50Ω series or parallel terminated transmission lines.
The 8L30210 is characterized at full 3.3V and 2.5V, mixed 3.3V/2.5V, 3.3V/1.8V, 3.3V/1.5V, 2.5V/1.8V and 2.5V/1.5V output operating supply modes. The input clock is selected from two differential clock inputs or a crystal input. The differential input can be wired to accept a single-ended input. The internal oscillator circuit is automatically disabled if the crystal input is not selected.
特長
- Ten LVCMOS / LVTTL outputs up to 200MHz
- Differential input pair can accept the following differential input levels: LVPECL, LVDS, HCSL
- Crystal Oscillator Interface
- Crystal input frequency range: 10MHz to 40MHz
- Additive RMS phase jitter: 30fs (typical)
- Power supply modes:
Core / Output
3.3V / 3.3V
2.5V / 2.5V
3.3V / 2.5V
3.3V / 1.8V
3.3V / 1.5V
2.5V / 1.8V
2.5V / 1.5V - Supports case temperature up to 105°C
- -40°C to 85°C ambient operating temperature
- Lead-free (RoHS 6) packaging
製品比較
アプリケーション
ドキュメント
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日付 |
| データシート | PDF 734 KB | |
| アプリケーションノート | PDF 187 KB | |
| アプリケーションノート | PDF 91 KB | |
| 製品変更通知 | PDF 728 KB | |
| アプリケーションノート | PDF 1.99 MB | |
| 概要 | PDF 217 KB | |
| 製品変更通知 | PDF 983 KB | |
| アプリケーションノート | PDF 322 KB | |
| 製品変更通知 | PDF 596 KB | |
| 製品概要 | PDF 739 KB | |
| アプリケーションノート | PDF 170 KB | |
| アプリケーションノート | PDF 495 KB | |
| アプリケーションノート | PDF 442 KB | |
| アプリケーションノート | PDF 153 KB | |
| アプリケーションノート | PDF 565 KB | |
| 製品概要 | PDF 378 KB | |
16 items
|
||
設計・開発
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
Processing table
| VFQFPN | 32 | I | Yes | Tray | サンプルを入手, | |
| VFQFPN | 32 | I | Yes | Reel |
