概要

The 5P1103 is a programmable fanout buffer intended for high performance consumer, networking, industrial, computing, and data-communications applications. Configurations may be stored in on-chip One-Time Programmable (OTP) memory or changed using I²C interface.

The outputs are generated from a single reference clock. The input reference can be crystal, external single-ended or differential clock. The reference clock can come from one of the two redundant clock inputs and is selected by CLKSEL pin. A glitchless manual switchover function allows one of the redundant clocks to be selected during normal operation. Two select pins allow up to 4 different configurations to be programmed and accessible using processor GPIOs or bootstrapping. The device is available in 24-pin VFQFPN 4mm x 4mm package, with an industrial operating temperature range of -40° to +85°C.

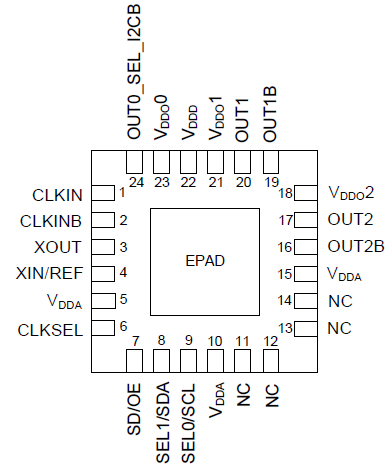

5P1103 Pinout

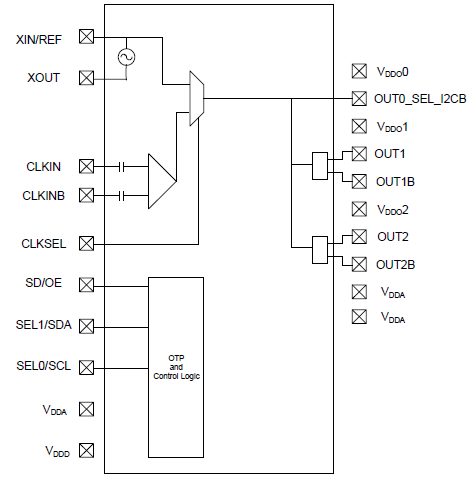

5P1103 Block Diagram
5P1103 Pinout
5P1103 Block Diagram
  • Up to two high performance universal differential output pairs:
    • Low RMS additive phase jitter: 0.2ps
  • Four banks of internal non-volatile in-system programmable or factory programmable OTP memory
  • I²C serial programming interface
  • One additional LVCMOS output clock
  • Two universal output pairs:
    • Each configurable as one differential output pair or two LVCMOS outputs
  • I/O Standards:
    • Single-ended I/Os: 1.8V to 3.3V LVCMOS
    • Differential I/Os - LVPECL, LVDS and HCSL
  • Input frequency ranges:
    • LVCMOS Reference Clock Input (XIN / REF) – 1MHz to 200MHz
    • LVDS, LVPECL, HCSL Differential Clock Input (CLKIN, CLKINB) – 1MHz to 350MHz
    • Crystal frequency range: 8MHz to 40MHz
  • Individually selectable output voltage (1.8V, 2.5V, 3.3V) for each output pair
  • Redundant clock inputs with manual switchover
  • Programmable crystal load capacitance
  • Individual output enable/disable
  • Power-down mode
  • 1.8V, 2.5V or 3.3V core VDDD, VDDA
