概要

Description

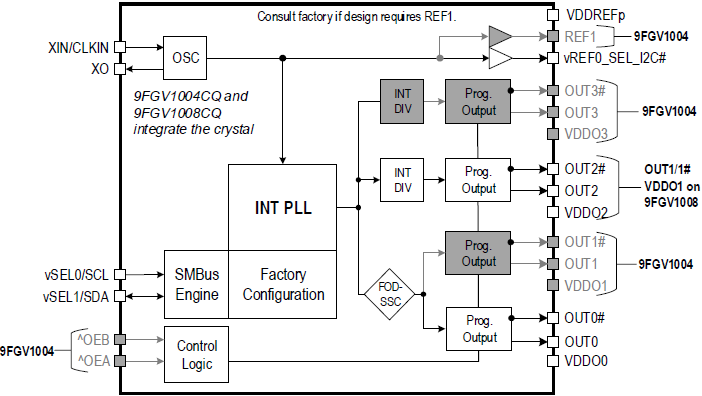

9FGV1004は、ルネサスのPhiClock™プログラマブルクロックジェネレータファミリのひとつです。 9FGV1004は、整数に関連する2つの周波数が各1コピー、フラクショナルまたはスペクトラム拡散の周波数が2コピー、水晶振動子のリファレンス入力が2コピー用意されています。 2つの選択ピンでハードウェア的に、または2つのI²Cビットでソフトウェア的に、簡単にかつ希望のコンフィギュレーションで選択することができます。 I²Cモードで動作させる場合、ユーザーは4つのOTPコンフィギュレーションから1つをデフォルトとして設定することができます。 4つのユニークI²Cアドレスが利用可能で、複数のコンポーネントに簡単にI²Cアクセスすることができます。

特長

  • PCIe Gen1-4準拠
  • 156.25MHz(12kHz-20MHz)での267fs RMS標準位相ジッタ
  • プログラマブル出力4組+LVCMOS REF出力2組
  • 1コンフィギュレーションにつき整数値出力2点、フラクショナル、またはスペクトラム拡散出力1点
  • 1MHz~325MHzの整数値出力(LVDSまたはLP-HCSL)
  • 1MHz〜200MHzの整数値出力(LVCMOS)
  • 1.8V〜3.3Vコア VDD
  • プログラマブル出力ペアごとに1.8V~3.3VのVDDOを搭載
  • HCSL、LVDS、LVCMOSのI/O規格に対応
  • ACカップリングのLVPECLおよびCMLロジックをサポート - AN-891参照

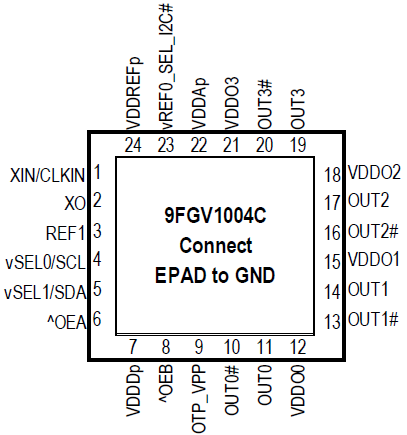

  • 50MHz水晶振動子内蔵オプション付き4 × 4mmの24-VFQFPNおよび24-LGAパッケージ
  • Timing Commander™ ソフトウェアに対応
