概要
説明

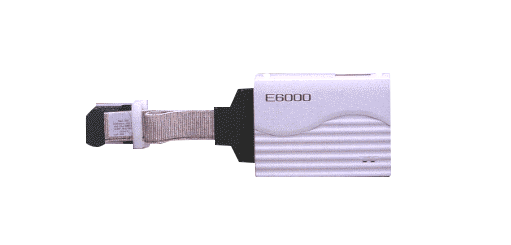

E6000 エミュレータは、ルネサスMCU をサポートする高性能リアルタイムインサー キットエミュレータです。E6000エミュレータは、ルネサス高機能マイコンのSuperH RISC engineファミリ、 H8Sファミリ、H8ファミリのプログラムの開発とデバッグができます。 E6000 エミュレータは、ソフトウェア開発とデバッグのために単体で、あるいはユー ザシステムのデバッグのためにユーザシステムインタフェースケーブルでユーザシス テムに接続した状態で使用できます。
特長
- リアルタイムエミュレーション
CPUの最高動作周波数でのリアルタイムエミュレーションができます。
- 優れた操作性を実現
Windows環境下で動作するHigh-performance Embedded Workshopの使用により、マウスなどのポインティングデバイスを用いて、 ユーザプログラムのデバッグが可能です。また、High-performance Embedded Workshopを使用して、ロードモジュールファイルを高速にダウンロードできます。
- 充実したデバッグ機能
ブレーク、トレース機能の充実によりデバッグ効率が向上します。ブレークポイント、およびブレーク条件を専用の ウィンドウで設定したり、トレース情報をウィンドウに表示できます。さらに、豊富なコマンドライン機能を備えています。
- エミュレーション実行中のメモリアクセス機能
エミュレーション実行中にメモリの内容を参照、変更することができます。
- 性能分析機能
プログラム実行時間測定、指定範囲間実行時間測定、アクセス回数測定機能でプログラムを分析することによりプログラムの 性能低下原因となる箇所を的確に発見することができます。 - Learn more
リリース情報
ターゲットデバイス
ダウンロード
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| アップデート－統合開発環境 | 統合開発環境 High-performance Embedded Workshop V.4.09.01 フルアップデート
|
|
| アップデート－統合開発環境 | 統合開発環境 High-performance Embedded Workshop V.4.09.01 差分アップデート(V.4.09.00から)
|
|
| アップデート－デバッガ | E6000, E8000エミュレータ ドライバ PCIボード用
|
|
| アップデート－デバッガ | E6000, E8000エミュレータ ドライバ PCカード用
|
|
4件
|
||
ドキュメント
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| マニュアル－開発ツール | PDF 4.32 MB English | |
| テクニカルアップデート | PDF 275 KB English | |
| ツールニュース－リリース | PDF 145 KB English | |
| アプリケーションノート |
PDF
982 KB
English
AI生成コンテンツ:
本資料は、SuperH RISCエンジンC/C++コンパイラV.9の最適化オプションについて説明しています。スピード優先、サイズ優先、サイズとスピードのバランスの3つの基本モードと、それに連動する詳細オプションを解説。自動インライン展開、ループ展開、シフトコード展開、転送コード展開、除算方式選択、定数ロード命令展開などを含みます。実機での速度はハードウェア要因に依存するため、効果の確認が推奨されます。
|
|
| マニュアル－開発ツール | PDF 671 KB English | |
| マニュアル－開発ツール | PDF 699 KB English | |
| マニュアル－開発ツール | PDF 844 KB English | |
| マニュアル－開発ツール | PDF 676 KB English | |
| ツールニュース－リリース | PDF 146 KB English | |
| アプリケーションノート |
PDF
1.51 MB
English
AI生成コンテンツ:
本資料は、H8S/2215向けE6000エミュレータの条件付きトレース機能の使用方法を説明する。MCU信号の特定組み合わせを定義するイベント検出システムにより効率的なデバッグを可能にする。付属CD-ROMからのソフトウェアインストール、サンプルプログラムやコンパイラパッケージの準備方法を解説。High-performance Embedded Workshopを使ったトレース条件設定やサンプルプログラムの実行手順も示す。
|
|
| ツールニュース－リリース | PDF 231 KB English | |
| ツールニュース－リリース | PDF 143 KB English | |
| ツールニュース－注意事項 | PDF 215 KB | |
| ツールニュース－リリース | PDF 210 KB | |
| ツールニュース－リリース | PDF 211 KB | |
| ツールニュース－リリース | PDF 215 KB | |
| ツールニュース－注意事項 | PDF 230 KB | |
| テクニカルアップデート | PDF 123 KB English | |
| ツールニュース－注意事項 | PDF 215 KB | |
| テクニカルアップデート | PDF 84 KB English | |
| ツールニュース－注意事項 | PDF 226 KB | |
| ツールニュース－リリース | PDF 211 KB | |
| ツールニュース－お知らせ | PDF 204 KB | |
| ツールニュース－リリース | PDF 206 KB | |
| ツールニュース－リリース | PDF 211 KB | |
| マニュアル－開発ツール | PDF 250 KB English | |
| テクニカルアップデート | PDF 82 KB English | |
| マニュアル－開発ツール | PDF 207 KB English | |
| マニュアル－開発ツール | PDF 7.47 MB | |
| テクニカルアップデート | PDF 79 KB English | |
| テクニカルアップデート | PDF 88 KB English | |
| テクニカルアップデート | PDF 78 KB English | |
| テクニカルアップデート | PDF 80 KB English | |
| テクニカルアップデート | PDF 110 KB English | |
| テクニカルアップデート | PDF 98 KB English | |
| マニュアル－開発ツール | PDF 244 KB | |
| テクニカルアップデート | PDF 96 KB English | |
| テクニカルアップデート | PDF 77 KB English | |
| テクニカルアップデート | PDF 80 KB English | |
| テクニカルアップデート | PDF 77 KB English | |
| テクニカルアップデート | PDF 78 KB English | |
| テクニカルアップデート | PDF 78 KB English | |
| テクニカルアップデート | PDF 98 KB English | |
| テクニカルアップデート | PDF 169 KB English | |
| テクニカルアップデート | PDF 84 KB English | |
| テクニカルアップデート | PDF 83 KB English | |
| テクニカルアップデート | PDF 84 KB English | |
| テクニカルアップデート | PDF 84 KB English | |
| テクニカルアップデート | PDF 78 KB English | |
| マニュアル－開発ツール | PDF 731 KB | |
| マニュアル－開発ツール | PDF 1.33 MB English | |
| テクニカルアップデート | PDF 80 KB English | |
| テクニカルアップデート | PDF 83 KB English | |
| テクニカルアップデート | PDF 81 KB English | |
| テクニカルアップデート | PDF 102 KB English | |
| テクニカルアップデート | PDF 110 KB English | |
| テクニカルアップデート | PDF 102 KB English | |
| テクニカルアップデート | PDF 181 KB | |
58件
|
||
詳細情報
仕様一覧
| 項目 | 内容 |
|---|---|
| ブレーク |
|
| トレース |
|
| パラレルアクセス | ユーザプログラム実行中のメモリ、内蔵I/Oの参照/変更 |
| 性能分析 |
|
| 寸法（mm） | 219×170×54 |

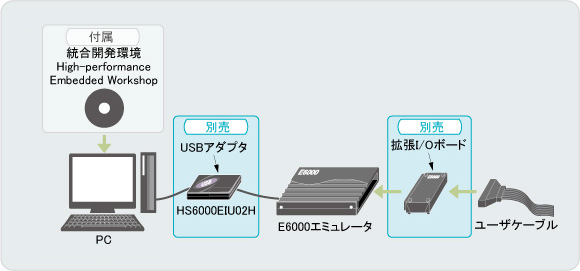

システム構成
画像
注：ターゲットデバイスH8S/2100シリーズの例。詳細は エミュレータとユーザシステムの接続情報 (PDF | English, 日本語)
製品展開
| 対応マイコン | E6000エミュレータ型名 *1 | 後継品 | ||
|---|---|---|---|---|
| ファミリ | シリーズ | グループ | ||
| SH | SH7050 | - | HS7050EPI60H | なし |
| SH7040 | - | HS7040EPI60H | ||
| SH7010 | - | HS7010EPI60H HS7040REPI60H | ||
| H8S | H8S/2600 | H8S/2678R、H8S/2678、H8S/2668 | HS2678REPI61H | - |
| H8S/2655 | HS2655EPI61H | - | ||
| H8S/2648、H8S/2646、H8S/2639、H8S/2638、H8S/2636、H8S/2635、H8S/2630、H8S/2607 | HS2646EPI61H | - | ||
| H8S/2643、H8S/2633 | HS2633REPI61H | - | ||
| H8S/2628、H8S/2615、H8S/2604 | HS2628EPI61H | - | ||
| H8S/2612、H8S/2602 | HS2612EPI61H | - | ||
| H8S/2500 | H8S/2552、H8S/2556、H8S/2506 | HS2556EPI62H | - | |
| H8S/2300 | H8S/2398、H8S/2350、H8S/2355、H8S/2357、H8S/2345 | HS2655EPI61H | - | |
| H8S/2378R、H8S/2378、H8S/2368 | HS2678REPI61H | - | ||
| H8S/2339、H8S/2329、H8S/2319 | HS2339EPI61H | - | ||
| H8S/2200 | H8S/2282 | HS2646EPI61H | - | |
| H8S/2264、H8S/2268 | HS2268EPI61H | - | ||
| H8S/2258、H8S/2238R/B、H8S/2237、H8S/2227 | HS2633REPI61H | - | ||
| H8S/2245 | HS2655EPI61H | - | ||
| H8S/2239、H8S/2212、H8S/2214、H8S/2215、H8S/2218 | HS2214EPI62H | - | ||
| H8S/2100 | H8S/2168 | HS2168EPI61H | - | |
| H8S/2148、H8S/2144、H8S/2144B、H8S/2140B、H8S/2138、H8S/2134、H8S/2134B、H8S/2128、H8S/2124、H8S/2110B、H8S/2111B | HS2140EPI61H | - | ||
| H8S/2600 | - | HS2633EPI61H | HS2633REPI61H | |
| - | HS2655EPI60H | HS2655EPI61H | ||
| - | HS2678EPI61H | HS2678REPI61H | ||
| H8S/2500 | - | HS2556EPI61H | HS2556EPI62H | |
| H8S/2300 | - | HS2678EPI61H | HS2678REPI61H | |
| - | HS2655EPI60H | HS2655EPI61H | ||
| - | HS2338EPI61H | HS2339EPI61H | ||
| H8S/2200 | - | HS2633EPI61H | HS2633REPI61H | |
| - | HS2214EPI61H | HS2214EPI62H | ||
| - | HS2655EPI60H | HS2655EPI61H | ||
| H8S/2100 | - | HS2148EPI61H HS2148EPI60H HS2195EPI60H | HS2140EPI61H | |
| H8 | H8/300H Tiny | H8/36064G、H8/36077、H8/36079、H8/36912G、H8/36902G、H8/36109、H8/36094、H8/36087、H8/36057、H8/36049、H8/36037、H8/36024、H8/36014、H8/3694、H8/3687、H8/3672、H8/3664N、H8/3664 | HS3664EPI62H (USB IF内蔵) | - |
| H8/300L Super Low Power | H8/38002S、H8/38447、H8/38427、H8/3887、H8/3867、H8/3847R、H8/3847S、H8/3827R、H8/3827S、H8/38024、H8/38024S、H8/38024R、H8/38004、H8/3802 | HS38000EPI61H (USB IF内蔵) | - | |
| H8/300H | - | HS3067EPI62H HS3067EPI60H HS3064BEPI61H *2 HS3052EP61H *2 | なし | |
| H8/300H Tiny | - | HS3664EPI61H | HS3664EPI62H | |
| H8/300 | - | HS3008EPI60H | なし | |
| H8/300L Super Low Power | - | HS3800EPI60H HS388REPI60H HS3880EPI60H | HS38000EPI61H | |
| H8/300L | - | HS3L08EPI60H HS3644EPI60H | なし | |
| AE | - | HS0AE4XEPI61H | ||
注：
- *1： 型名別のドキュメントを参照ください。
- *2：H8/3048、H8/3052B は、 HS3064BEPI61Hと HS3052EPI61Hの両機種でご使用になれます。
