特長
- Optimized for high-current point-of-load applications
- Power supply: 2.5 V ≤ VDD ≤ 5.5 V
- Input voltage range: 1.0 V ≤ VD ≤ VDD
- 16 mΩ RDSON while supporting 4.5 A
- Output voltage slew-rate control by external capacitor
- Over-temperature protection
- Channel 1 output discharge circuitry
SLG59M1612V
説明

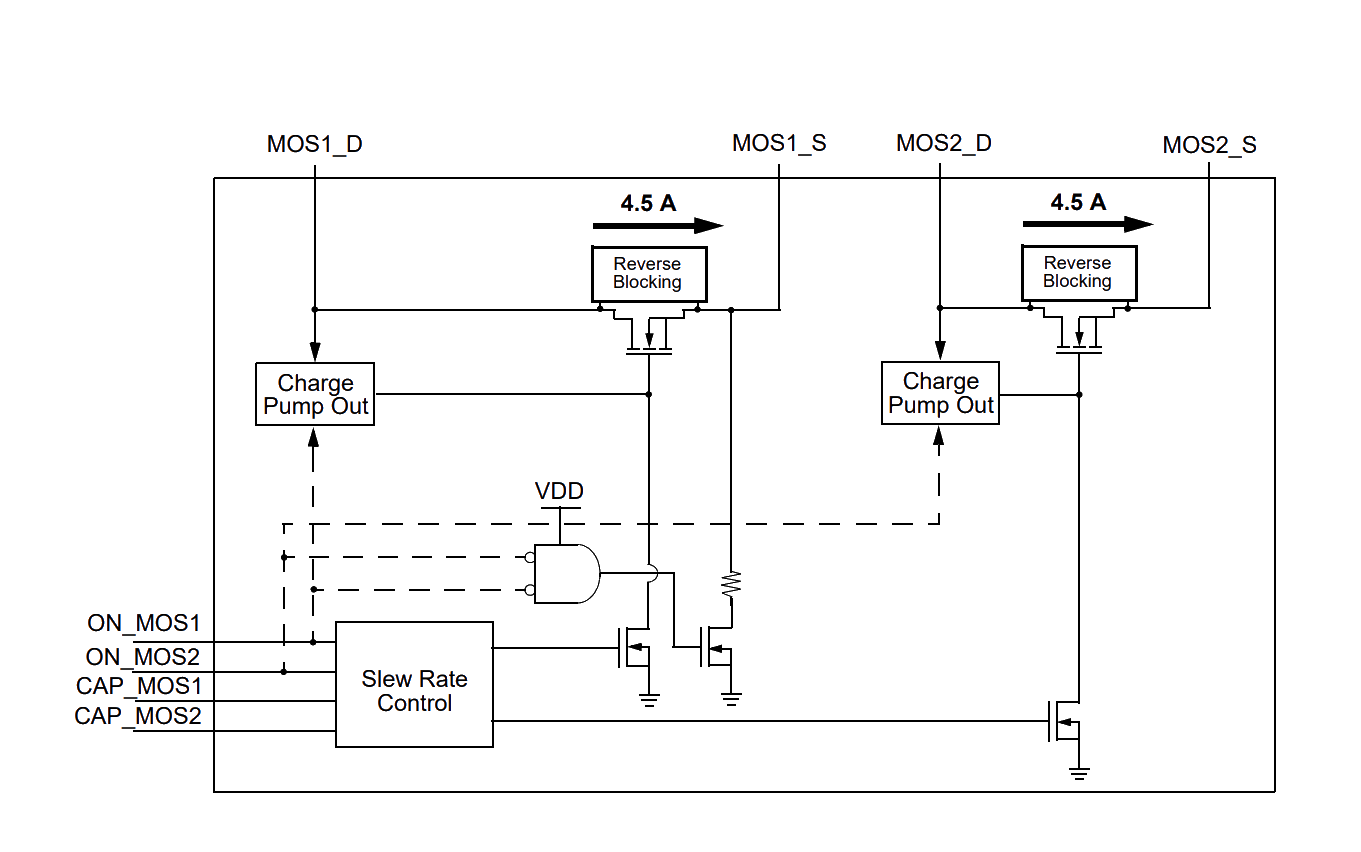

The SLG59M1612V is designed for load switching applications. The part comes with two 4.5 A rated MOSFETs switched on by two ON control pins. Each MOSFETs turn on time is independently adjusted by an external capacitor. One channel discharge is active when both ON signals are inactive.
アプリケーション
- Ideal for switching ON and OFF S0 +5.0 and 3.3 V power rails with associated support circuitry discharges
- Ideal for switching ON and OFF power rails 5.5 V or less
- Can use either channel up to 4.5 A with combined maximum current of 8.5 A
- Maximum load capacitance of 1000 μF for each Channel Source terminal
| Part Number | Status | Samples | Stock | Package | Lead Count (#) | Carrier Type | Moisture Sensitivity Level (MSL) | Pb (Lead) Free |
|---|---|---|---|---|---|---|---|---|
| SLG59M1612V | Obsolete | N/A | Out of Stock | Package | Tape & Reel | 1 | Yes | |
| SLG59M1612VTR | Obsolete | N/A | Out of Stock | Package | 14# |
読込中
ログイン後、ご登録が可能となります。
- ガイド日本語GreenFET負荷スイッチは、低電圧用途での効率的な高側電力制御を目的に設計されています。これらのデバイスは低RDS(on)、コンパクトなパッケージ、統合保護機能を組み合わせ、ディスクリート設計に代わり、PCBスペースを削減しシステムの信頼性を向上させます。このガイドは、エンジニアが迅速に主要なパラメータを比較し、自らの用途に最適なデバイスを選択できるようにします。
- アプリケーションノート英語PDF 911 KB 2019年2月22日AI生成コンテンツ: Extending the maximum operating current of GreenFET load switches can be achieved by using two lower-current devices in parallel, maintaining protection features and reducing overall RDSON. Parallel operation balances current sharing due to low RDSON variation in Renesas's MOSFET design. Examples include using pairs of SLG59H1006V and SLG59M1714V devices, with detailed operational waveforms and recommended PCB layouts provided. High-current single devices like SLG59M1568V are also covered. The document includes application diagrams, oscilloscope captures, and design guidelines for high-current load switch applications.
