特長
- Low input to output propagation delay (1.8ns, 3.3V)
- Low output skew: 40ps max
- Glitch-free Output Enable function
- 1.8V to 3.3V power supply
- Packaged in small 8-pin 2 × 2 mm DFN package, as well as standard TSSOP and SOIC packages
- Industrial temperature range (-40°C to +85°C)

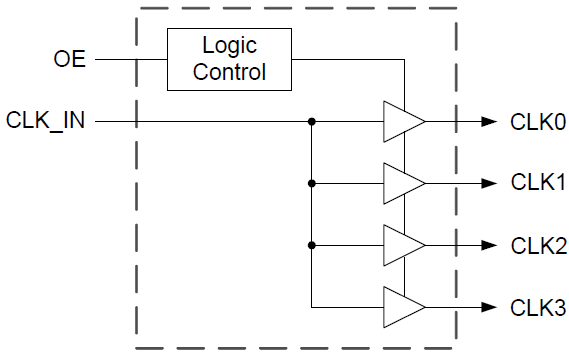

2304NZL - Block Diagram
説明
The 2304NZL is a high-performance, low skew, low jitter 1:4 LVCMOS clock buffer. The 2304NZL is ideal for PCI/PCI-X or networking applications
パラメータ
| 属性 | 値 |
|---|---|
| Temp. Range (°C) | -40 to 85°C |
| Product Category | Clock Buffers & Drivers |
| Part Number | Status | Samples | Stock | Package | Budgetary Price (USD) | Lead Count (#) | Carrier Type | Moisture Sensitivity Level (MSL) | Pitch (mm) | Pkg. Dimensions (mm) | Qty. per Reel (#) | Qty. per Carrier (#) | Reel Size (in) | Pb (Lead) Free | Pb Free Category | Temp. Range (°C) | Country of Assembly | Country of Wafer Fabrication |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2304NZLDCGI | Active | Available | In Stock | SOIC | 1ku | $1.13 | 8# | Tube | 1 | 1.27mm | 4.9 x 3.9 x 1.5 | 0 | 97# | Yes | e3 Sn | -40 to 85°C | TAIWAN | TAIWAN | |
| 2304NZLDCGI8 | Active | N/A | Out of Stock | SOIC | 1ku | $1.13 | 8# | Reel | 1 | 1.27mm | 4.9 x 3.9 x 1.5 | 3000# | 0 | 13in | Yes | e3 Sn | -40 to 85°C | TAIWAN | TAIWAN |
| 2304NZLPGGI | Active | Available | Out of Stock | TSSOP | 1ku | $1.13 | 8# | Tube | 1 | 0.65mm | 3.1 x 4.4 x 1.0 | 0 | 96# | Yes | e3 Sn | -40 to 85°C | TAIWAN | TAIWAN | |
| 2304NZLPGGI8 | Active | N/A | Out of Stock | TSSOP | 1ku | $1.13 | 8# | Reel | 1 | 0.65mm | 3.1 x 4.4 x 1.0 | 2500# | 0 | 13in | Yes | e3 Sn | -40 to 85°C | TAIWAN | TAIWAN |
| 2304NZLNTGI | NRND | N/A | Out of Stock | DFN | 1ku | $1.13 | 8# | Cut Tape | 1 | 0.5mm | 2.0 x 2.0 x 0.75 | 3000# | 0 | 7in | Yes | e3 Sn | -40 to 85°C | TAIWAN | TAIWAN |
| 2304NZLNTGI8 | NRND | N/A | Out of Stock | DFN | 1ku | $1.13 | 8# | Reel | 1 | 0.5mm | 2.0 x 2.0 x 0.75 | 3000# | 0 | 7in | Yes | e3 Sn | -40 to 85°C | TAIWAN | TAIWAN |
