概要
説明

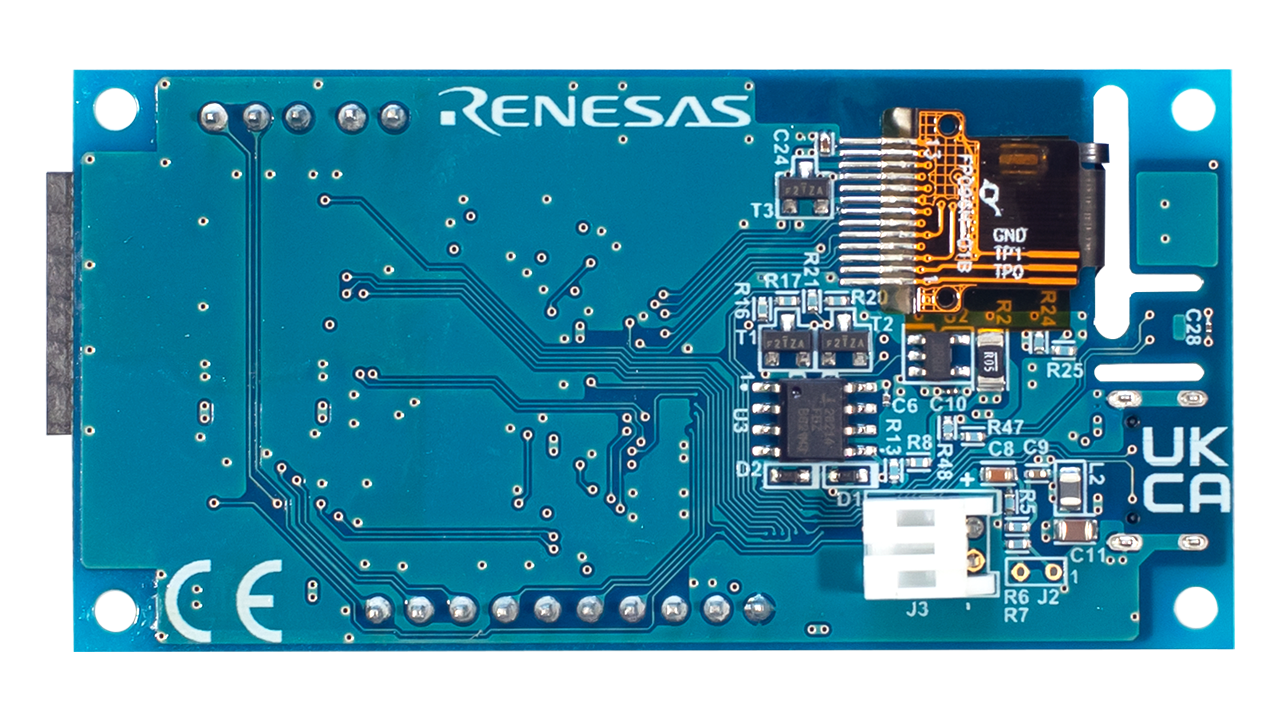

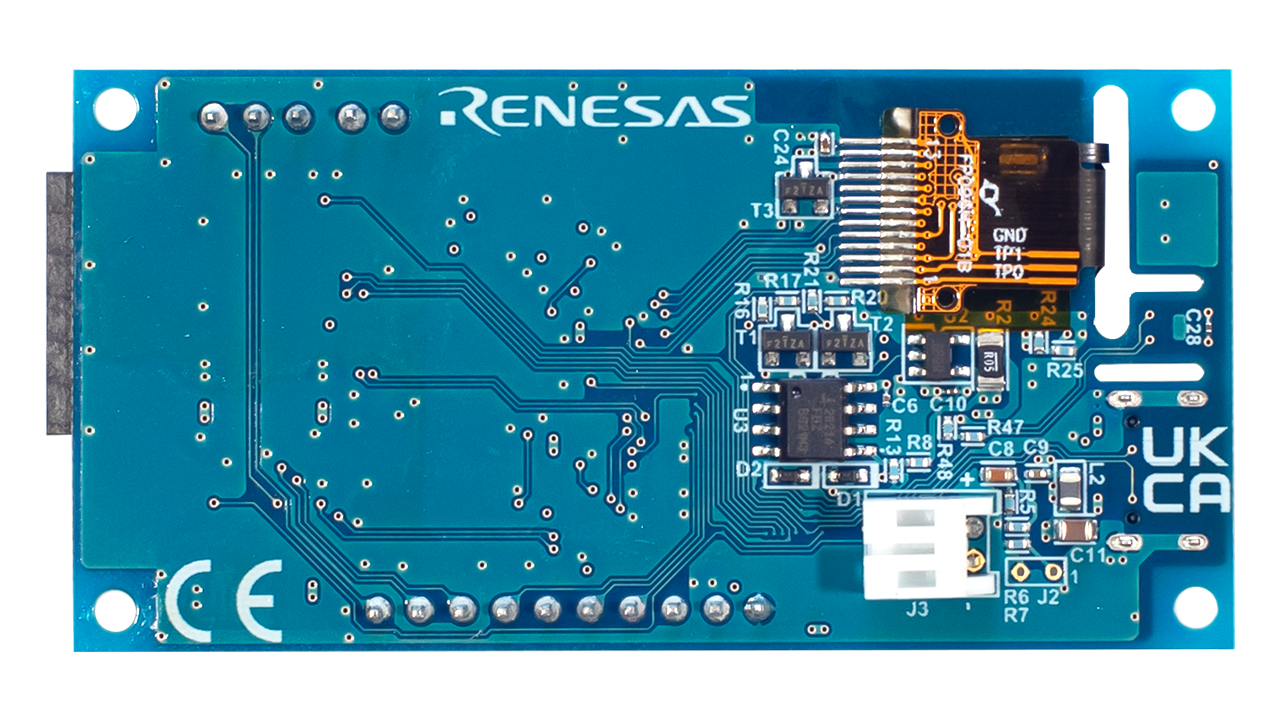

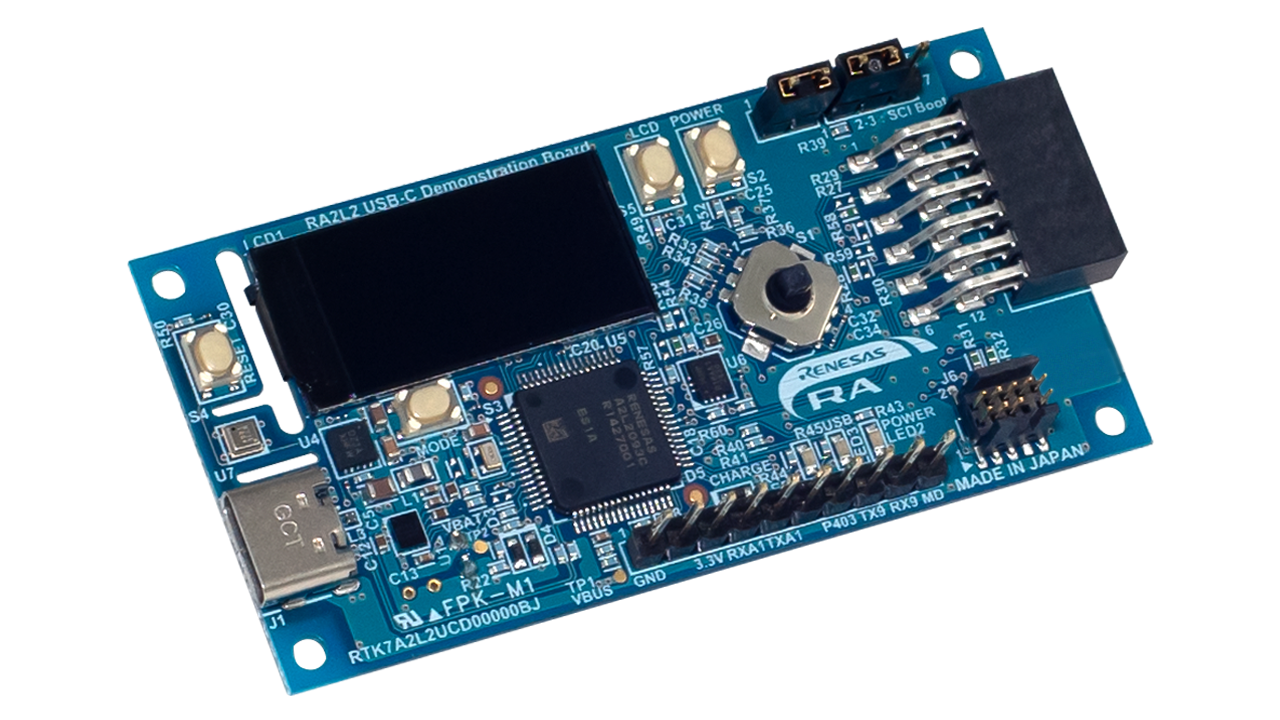

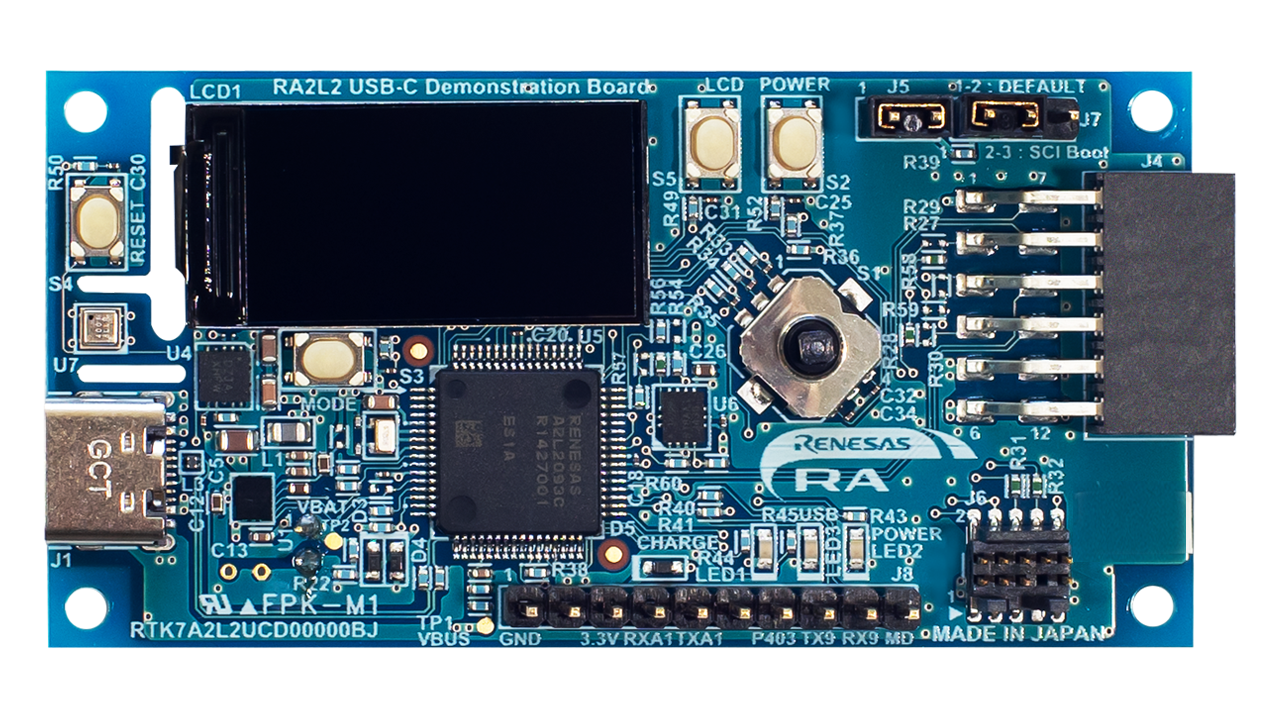

RA2L2 MCU USB Type-Cリファレンスデザインは、USBデータロガー、TWS充電ケース、PC周辺機器など、USB Type-Cを搭載した小型バッテリーアプリケーション向けのソリューションです。このリファレンスデザインでは、RA2L2 32ビットMCUがメインCPUとして使用され、充電IC、センサーデバイス、LCDなどの周辺デバイスを制御してシステム全体を管理します。3つのデモ使用例では、USB Type-Cの検出、USB 2.0フルスピード通信、豊富なシリアル通信、低消費電力など、RA2L2の特長を簡単に体験できます。
開発を支援するため、このリファレンスデザインにはPCB設計ファイルやサンプルコードを含むさまざまな技術情報が用意されています。
リファレンスデザインのみの提供であり、ボードは購入できません。
特長
- RA2L2の主な機能を実アプリケーション動作に近い形でデモすることが可能
- RA2L2 (R7FA2L2093CFM)
- フラッシュ:128KB、RAM:16KB、データフラッシュ:4KB、パッケージ:64ピンQFP
- USB Type-C検出、USB 2.0フルスピード(FS)通信、豊富なコネクティビティ、低消費電力
- バッテリー及び小型カラーLCDを実装したコンパクトなシングルボード
- 実アプリケーションのような3つのデモユースケースと2つのデモモードをサポート
- 3 つのデモ ユース ケース: スタンドアローン (バッテリー動作)、充電器との接続、PC との接続
- 2つのデモモード:低消費電力センシングデモモード、マウスデモモード
- 2種類の電源供給方式と充電回路をサポート
- 2種類の電源供給: 1セルリチウムイオンバッテリー, USBバスパワー
- DA9168バッテリーチャージャーICを使用した充電回路
アプリケーション
設計・開発
ビデオ&トレーニング
RA2L2 MCU Reference Design: Ultra-Low Power Performance in Action (日本語）
This reference design demo showcases the Renesas RA2L2 MCU delivering ultra-low power operation, fast wake-up times, and simplified peripheral control—ideal for cost-sensitive and battery-powered applications. Explore the key features in action and learn how to accelerate your embedded development with Renesas’ flexible tools and ecosystem.
