概要

ISL75054MDEMO1Zデモ・ボードは、超低ノイズ、高PSRRかつ耐放射線性の低ドロップアウト・レギュレータ(LDO)であるISL75054Mをメインとしています。RFデバイスやADCなどのセンシティブなアナログ負荷への電力供給に最適です。

ISL75054Mは、2.7V〜30Vの広い入力電圧範囲をサポートし、0.5Vから(VIN - VDO)までの出力_調整を_備えます。また、最大1Aの出力電流を供給できます。主な特長には、ソフトスタート調整、オープンドレインパワーグッドインジケータ、および出力ステータス監視向け過電圧/低電圧検出などがあります。

過熱シャットダウン、およびフォールドバックによる内部および抵抗調整での電流制限、などがビルトイン保護として
機能し、システムの信頼性を高めます。高精度の内部電流源と高性能電圧バッファ・エラー・アンプとの統合により、超低出力ノイズと高PSRRを実現します。これに伴い、必要な外付け部品の数を最小限に抑え、BOM、ソリューション・サイズ、設計の複雑さなどを軽減します。

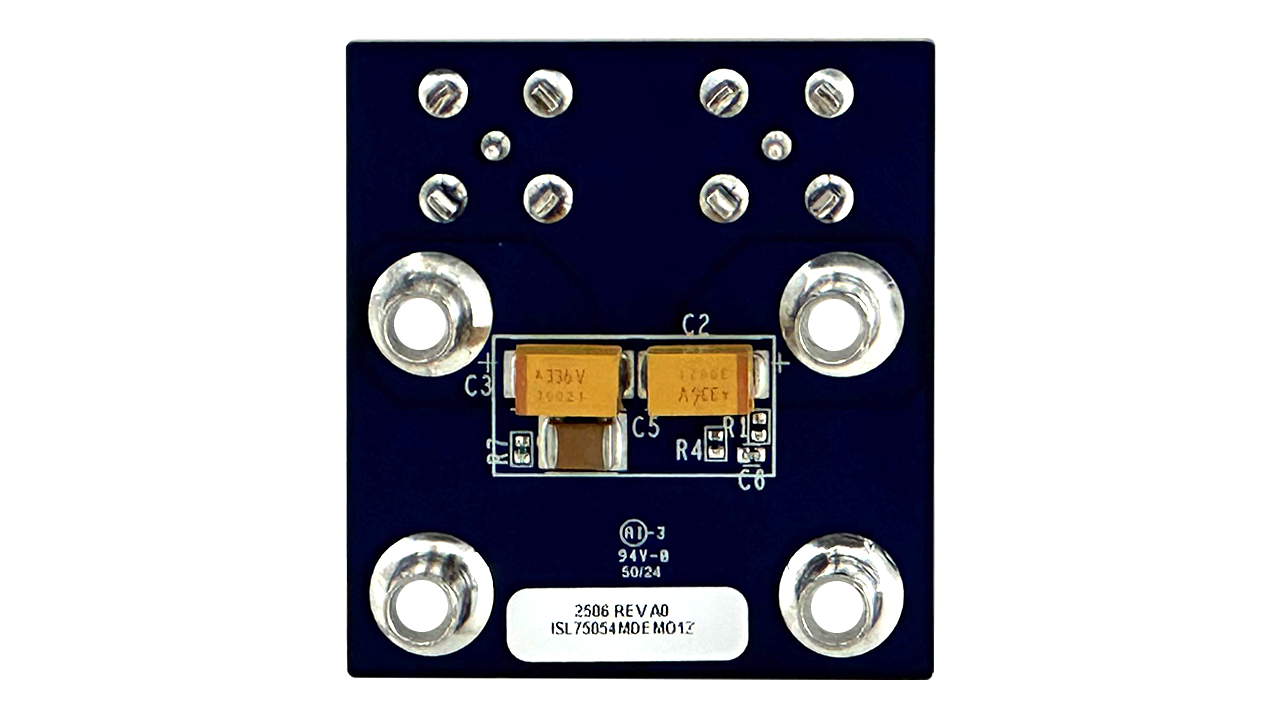

ISL75054MDEMO1Zは、コンパクトなレイアウトでISL75054Mの機能とパフォーマンスを容易に評価する方法を提供します。詳細な仕様とアプリケーションガイダンスについては、ISL75054Mデータシートを参照してください。
