概要

説明

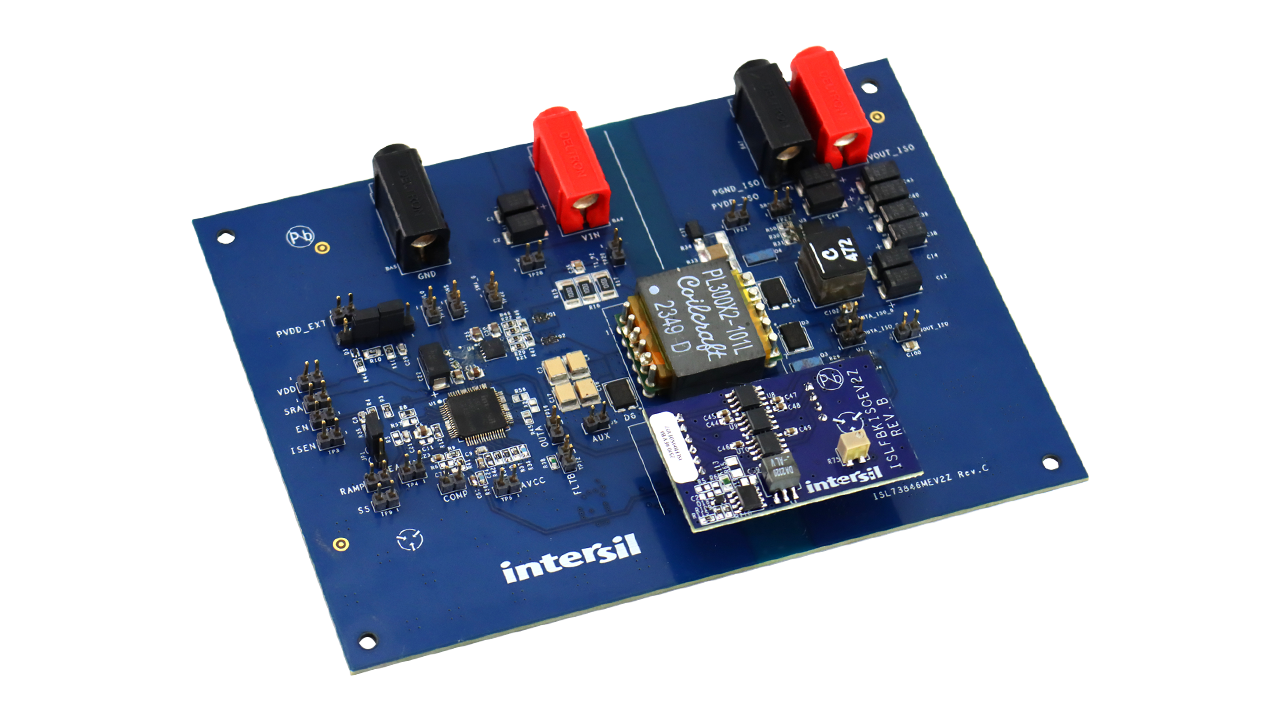

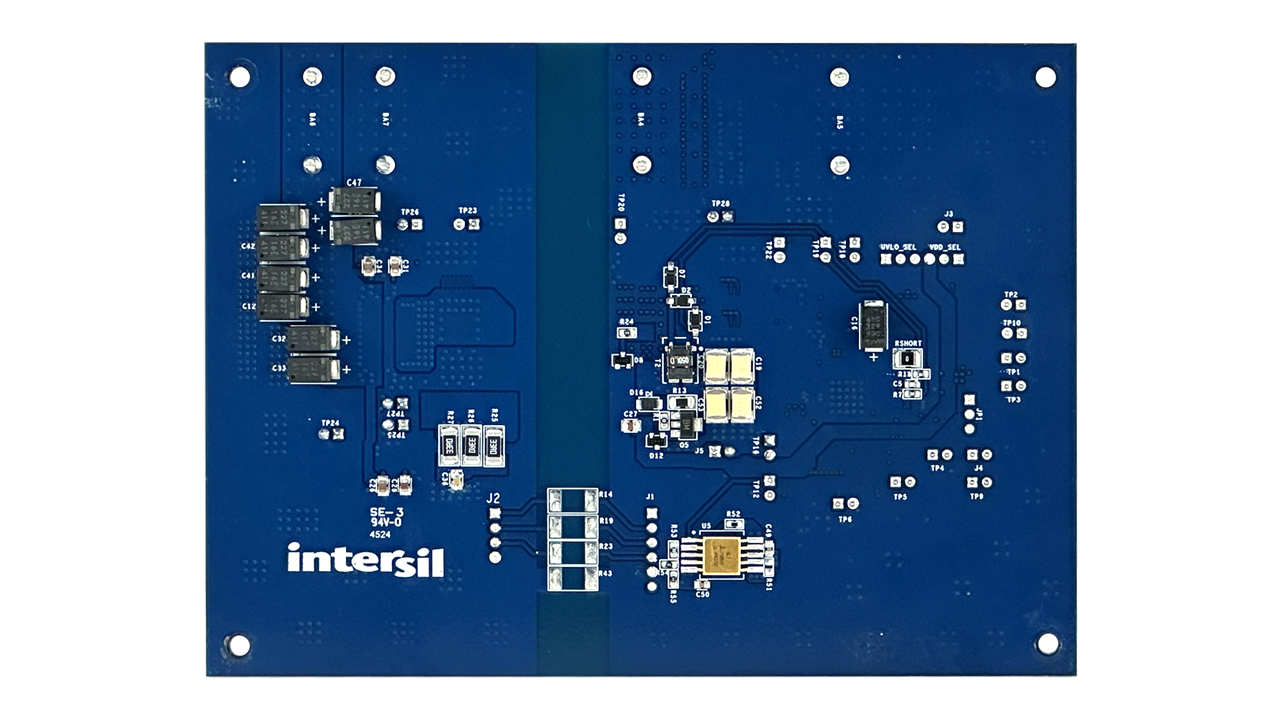

このISL73846MEV2Zは、シングルスイッチのフォワードコンバータトポロジでISL73846M放射線耐PWMコントローラの性能を実証するために設計された評価プラットフォームです。 このデザインは、トランスのリセット用の消磁巻線と、VDD 制御電源レールを生成するための補助巻線を特長としています。

28V入力で動作するこのコンバータは、安定化された5V出力を供給し、最大10Aの連続負荷電流をサポートするため、信頼性の高いDC/DC電力変換に適しています。 このISL73846Mは、電圧モードと電流モードの両方の制御をサポートし、宇宙やその他のミッションクリティカルなアプリケーションの高スイッチング周波数電源での使用に最適化されています。

特長

  • 入力電圧範囲:21V〜35V
  • 安定化出力電圧:5V
  • 連続出力電流:最大10A
  • スイッチング周波数:400kHz

アプリケーション

ドキュメント

分類 タイトル 日時
マニュアル-開発ツール PDF 3.19 MB
1件

設計・開発

ソフトウェア/ツール

ソフトウェアダウンロード

分類 タイトル 日時
PCB設計ファイル ZIP 4.01 MB
1件

モデル

モデル

分類 タイトル 日時
モデル-その他 ログインしてダウンロード ZIP 239 KB
1件
