概要
説明
トピックス
- E2エミュレータLiteは、48MHz Arm® Cortex®-M23 エントリーレベル、超低消費電力汎用マイクロコントローラ RA2E3 グループ（新製品）に対応しています。
- E2エミュレータLiteは、産業用センサ機器に最適なアナログフロントエンド(AFE)を内蔵した新製品 RX23E-B グループマイコンに対応しています。
E2エミュレータLite ご利用時は リリース情報もご覧ください。
E2エミュレータLite (略称: E2 Lite) は、RXファミリ、RAファミリ、REファミリおよび RL78ファミリのマイコンに対応したオンチップデバッギングエミュレータ兼フラッシュプログラマです。E1エミュレータと同等のデバッグ機能を継ァミリ承しながら更に低価格を実現し、教育 および 初期評価から本格的な開発まで、幅広い用途でご使用頂けます。E1エミュレータとの互換性を持ち、E1でデバッグを行っていたユーザシステムの接続が可能。E1用のオプション製品（ホットプラグアダプタ等）も使用できます。
特長
- 初めてにおすすめエントリモデル
- E1エミュレータ相当の機能搭載でさらに低価格を実現
- E1用に設計されたボードの接続もOK
- E1では対応していない次世代の新マイコンにも対応
- Learn More
リリース情報
ご利用になるマイコンごとにリリース情報をご確認ください。
*REファミリをご利用の場合は、ルネサスエレクトロニクス営業窓口にお問い合わせください。
RAファミリ向け リリース情報
トピックス
E2エミュレータLiteは、48MHz Arm® Cortex®-M23 エントリーレベル、超低消費電力汎用マイクロコントローラ RA2E3 グループ（新製品）に対応しています。
| 用途 | ソフトウェア | 最新バージョン | リリース | 動作環境 |
|---|---|---|---|---|
| デバッグ | e² studio | (64ビット版) 2023-10 | 2023/10/20 | 動作環境 |
| (32ビット版) V7.8.0 | 2020/04/20 | |||
| フラッシュ書き込み | Renesas Flash Programmer V3 | V3.13.00 | 2023/10/20 |
RAファミリでのご利用時の注意
別途ユーザインタフェースケーブルをご購入いただく必要があります。詳細は RAファミリ向けオプション製品 をご覧ください。
別途ユーザインタフェースケーブルをご購入いただく必要があります。詳細は RAファミリ向けオプション製品 をご覧ください。
RL78ファミリ向け リリース情報
| 用途 | ソフトウェア | 最新バージョン | リリース | 動作環境 |
|---|---|---|---|---|
| デバッグ | CS+（CS+ for CC） | V8.10.00 Note1 | 2023/07/20 | 動作環境 |
| e² studio | (64ビット版) 2023-10 | 2023/10/20 | ||
| (32ビット版) V7.8.0 | 2020/04/20 | |||
| IAR Embedded Workbench | パートナー製ツールのため、E2 Lite対応についての詳細は IAR Systemsにお問い合わせください。 | |||
| フラッシュ書き込み | Renesas Flash Programmer V3 | V3.13.00 | 2023/10/20 | 動作環境 |
Note
- Windows 32ビット版をご使用中のお客様は、V8.06.00以前のバージョンをご使用ください。
【お知らせ】ルネサスエレクトロニクス製統合開発環境CS+の Windows 32ビット版の サポート終了のお知らせ (PDF | English, 日本語)
RXファミリ向け リリース情報
トピックス
E2エミュレータLiteは、産業用センサ機器に最適なアナログフロントエンド(AFE)を内蔵した新製品 RX23E-B グループマイコンに対応しています。
| 用途 | ソフトウェア | 最新バージョン | リリース | 動作環境 |
|---|---|---|---|---|
| デバッグ | CS+（CS+ for CC） | V8.10.00 Note1 | 2023/07/20 | 動作環境 |
| e² studio | (64ビット版) 2023-10 | 2023/10/20 | ||
| (32ビット版) V7.8.0 | 2020/04/20 | |||
| IAR Embedded Workbench | パートナー製ツールのため、E2 Lite対応についての詳細は IAR Systemsにお問い合わせください。 | |||
| フラッシュ書き込み | Renesas Flash Programmer V3 | V3.13.00 | 2023/10/20 | 動作環境 |
Note
- Windows 32ビット版をご使用中のお客様は、V8.06.00以前のバージョンをご使用ください。
【お知らせ】ルネサスエレクトロニクス製統合開発環境CS+の Windows 32ビット版の サポート終了のお知らせ (PDF | English, 日本語)
FAQ
| 内容 |
|---|
| エミュレータ使用時のノウハウ集 |
| IDEとプログラマの対応バージョン |
| プロジェクトファイルを他のエミュレータで使用する際に必要な手続き [RX] |
ターゲットデバイス
ダウンロード
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日付 |
| ソフトウェア／ツール－その他 | ZIP | |
| ソフトウェア／ツール－その他 | ZIP 4.92 MB 英語 | |
| アップデート－統合開発環境 | ZIP 3.10 MB 英語 | |
| アップデート－統合開発環境 | ZIP 3.25 MB 英語 | |
|
4 items
|
||
Synergy Download
ドキュメント
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日付 |
| パンフレット | PDF 569 KB 英語 | |
| マニュアル－開発ツール | PDF 216 KB 英語 | |
| マニュアル－開発ツール | PDF 1.64 MB 英語 | |
| マニュアル－開発ツール | PDF 1.24 MB 英語 | |
| マニュアル－開発ツール | PDF 1.16 MB 英語 | |
| マニュアル－開発ツール | PDF 845 KB 英語 | |
| マニュアル－開発ツール | PDF 1.70 MB 英語 | |
| ツールニュース－注意事項 | PDF 320 KB 英語 | |
| ツールニュース－おすすめツール | PDF 1007 KB 英語 | |
| ツールニュース－お知らせ | PDF 558 KB 英語 | |
| ツールニュース－リリース | PDF 281 KB 英語 | |
| マニュアル－開発ツール | PDF 606 KB 英語 | |
| ツールニュース－注意事項 | PDF 215 KB 英語 | |
| ツールニュース－注意事項 | PDF 265 KB 英語 | |
| ツールニュース－おすすめツール | PDF 261 KB 英語 | |
| ツールニュース－お知らせ | PDF 390 KB 英語 | |
| ツールニュース－お知らせ | PDF 396 KB 英語 | |
| ツールニュース－お知らせ | PDF 346 KB 英語 | |
| ツールニュース－リリース | PDF 190 KB 英語 | |
| マニュアル－開発ツール | PDF 309 KB 英語 | |
| マニュアル－開発ツール | PDF 292 KB 英語 | |
| マニュアル－開発ツール | PDF 1003 KB 英語 | |
| ツールニュース－注意事項 | PDF 214 KB 英語 | |
| ツールニュース－注意事項 | PDF 206 KB 英語 | |
| ツールニュース－注意事項 | PDF 148 KB 英語 | |
| ツールニュース－注意事項 | PDF 246 KB 英語 | |
| ツールニュース－注意事項 | PDF 347 KB 英語 | |
| ツールニュース－注意事項 | PDF 494 KB 英語 | |
| ツールニュース－注意事項 | PDF 155 KB 英語 | |
| アプリケーションノート | PDF 967 KB 英語 | |
| ツールニュース－リリース | PDF 157 KB | |
| ツールニュース－リリース | PDF 263 KB | |
| マニュアル－開発ツール | PDF 807 KB 英語 | |
| マニュアル－開発ツール | PDF 409 KB 英語 | |
| マニュアル－開発ツール | PDF 1.54 MB 英語 | |
| アプリケーションノート | PDF 558 KB 英語 | |
| マニュアル－開発ツール | PDF 2.83 MB 英語 | |
| マニュアル－開発ツール | PDF 1.06 MB 英語 | |
| マニュアル－開発ツール | PDF 1.06 MB 英語 | |
| アプリケーションノート | PDF 1.30 MB 英語 | |
| マニュアル－開発ツール | PDF 1.01 MB 英語 | |
|
41 items
|
||
Processing table
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
ビデオ&トレーニング
RENESAS エミュレータ セレクションガイド for RL78
この動画では、RL78ファミリマイコン開発用のエミュレータを紹介します。
00:00 オープニング
01:14 機能比較
02:18 消費電流チューニングソリューション
03:32 外部トリガ入力機能
04:08 外部トリガ出力機能
04:39 Webページ紹介
Video List
詳細情報
仕様一覧
対応している機能はご使用になる統合開発環境により異なります。また、機能詳細および接続方式は、ご使用になるデバイスにより異なります。
| 項目 | 内容 |
|---|---|
| オンチップデバッガ 機能概要 (PDF | English, 日本語)を参照ください。 |
| オンボードプログラム | 可能Note1 |
| ユーザインタフェース | 14pin 2.54mm ピッチ コネクタ (7614-6002：スリーエムジャパン製、2514-6002：3M Limited製) 20pin 1.27mm ピッチ コネクタ (FTSH-110-01-L-DV-K：Samtec 製) 10pin 1.27mm ピッチ コネクタ (FTSH-105-01-L-DV-K：Samtec 製、FTSH-105-01-L-DV：Samtec 製 ガイドなしタイプNote2) |
| PCインタフェース | USB 2.0 フルスピード |
| システムとの接続 | 付属のユーザインタフェースケーブルで接続（接続信号は対象マイコンの品種により異なります） |
| 動作電圧範囲 | 1.8〜5.5V (対象マイコンの動作電圧範囲内) |
| エミュレータからの電源供給 | 供給電流：最大200mA、供給電圧：3.3Vのみ |
| 外形寸法 （突起部を除く） | 96.2 mm×52.7 mm×17.2 mm |
| 適合海外規格 | 欧州規格 : EN 55022 Class A, EN 55024 米国FCC規格 : FCC part 15 Class A |
Note
- E2エミュレータLiteが対応可能な最大ボーレートは1.5Mbpsです。ただし、RXファミリはターゲットマイコンやターゲットシステムの外部クロックによって選択可能なボーレートが表示されます。また、E1/E20エミュレータで選択したボーレートが選択できない場合があります。
- ガイドなしタイプを使用する際には、ケーブルの挿す方向に注意してください。
製品パッケージ内容
E2エミュレータLite本体
USBインタフェースケーブル *パッケージ同梱
ユーザインタフェースケーブル（14-14pin） *パッケージ同梱
RAファミリデバイスを接続する場合、別途ユーザインタフェースケーブル（20-20pin または 20-10pin）をご購入いただく必要があります。
詳細は RAファミリ向けオプション製品 をご覧ください。
システム構成

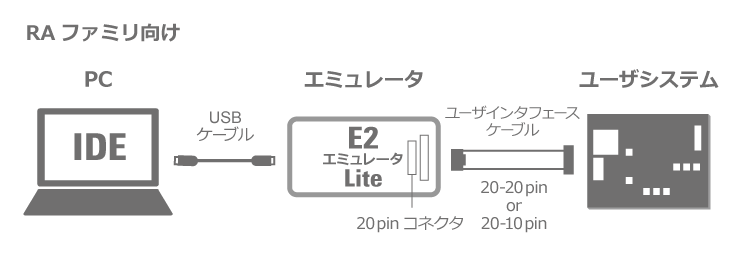

画像
フラッシュプログラマとして使用する場合のシステム構成は Renesas Flash Programmer (Programming GUI) をご参照ください。
オプション製品
E2エミュレータLiteをご使用の際に、便利な各種オプション製品を用意しております。マイコンごとに使用できる製品をご確認ください。
- REファミリをご利用の場合は、ルネサスエレクトロニクス営業窓口にお問い合わせください。
- オプション製品のマニュアル中で"E1エミュレータ"と記載のある部分は、"E2エミュレータLite"と読み替えてご使用ください。
RAファミリ向けオプション製品
| 種類 | 内容 | 製品名/マニュアル |
|---|---|---|
| ユーザインタフェースケーブル | E2エミュレータ用ユーザインタフェースケーブル。E2エミュレータLiteおよびPG-FP6にも使用可能。 | E2 エミュレータ用ユーザインタフェースケーブル(20-20 pins) RTE0T00020KCAC0000J (E2エミュレータに標準添付） RTE0T00020KCAC0000J ユーザーズマニュアル E2エミュレータ用ユーザインタフェースケーブル (20-20 pins) (PDF | English, 日本語) |
| E2 エミュレータ用ユーザインタフェースケーブル(20-10 pins) RTE0T00020KCAC1000J RTE0T00020KCAC1000J ユーザーズマニュアル E2 エミュレータ用ユーザインタフェースケーブル(20-10 pins) (PDF | English, 日本語) | ||
| アイソレータ | ユーザシステムのGNDとホストPCのGND間に電位差がある環境下でデバッグするために使用する製品 | RA/RE対応 E2エミュレータ(E2エミュレータLite)用 アイソレータ RTE0T00020KCAA0000J RTE0T00020KCAA0000J ユーザーズマニュアル(E2エミュレータ用アイソレータ) (PDF | English, 日本語) |
RL78ファミリ向けオプション製品
| 種類 | 内容 | 製品名/マニュアル |
|---|---|---|
| 変換アダプタ | エミュレータ接続用のコネクタのピン数やピッチを変換するアダプタ | E1エミュレータ用14ピン小型コネクタ変換アダプタ R0E000010CKZ11 R0E000010CKZ11 ユーザーズマニュアル (E1エミュレータ用14ピン小型コネクタ変換アダプタ) (PDF | English, 日本語) |
| ホットプラグアダプタNote1 | ユーザプログラム実行中にエミュレータを接続するホットプラグイン機能を実現するためのアダプタ | E1エミュレータ用ホットプラグアダプタ R0E000010ACB00 R0E000010ACB00 ユーザーズマニュアル (E1エミュレータ用ホットプラグアダプタ) Rev.1.01 (PDF | English, 日本語) |
| アイソレータ | ユーザシステムのGNDとホストPCのGND間に電位差がある環境下でデバッグするために使用する製品 | E1エミュレータ用 アイソレータ R0E000010ACB20 R0E000010ACB20 ユーザーズマニュアル (E1エミュレータ用アイソレータ) (PDF | English, 日本語) |
| 低電圧OCDボードNote2 | 内蔵Flash ROMの書き換えができない電源電圧でマイコンをデバッグする場合に必要なボード *エミュレータとユーザシステムの間で本ボードを使用し、ユーザシステムとはインサーキット接続します。 | RL78/G10(10pin/16pin)用低電圧OCDボード R0E510Y47LVB00 RL78/G10(10pin, 16pin)用低電圧OCDボード Rev.1.00 (PDF | English, 日本語) RL78/G10(10pin/16pin)のデバッグを電源電圧4.5V未満で行う場合に必要なボード。 |
Note
- 対応しているMCUグループについては、オンチップデバッガ 機能概要 (PDF | English, 日本語)を参照してください。
- 対応マイコン: RL78/G10
RXファミリ向けオプション製品
| 種類 | 内容 | 製品名/マニュアル |
|---|---|---|
| 変換アダプタ | エミュレータ接続用のコネクタのピン数やピッチを変換するアダプタ | E1エミュレータ用14ピン/38ピン変換アダプタ R0E000010CKZ00 R0E000010CKZ00 ユーザーズマニュアル (E1エミュレータ用14ピン/38ピン変換アダプタ) (PDF | English, 日本語) ユーザインタフェースケーブル先端の14ピン2.54mmピッチコネクタを38ピン0.5mmピッチに変換するアダプタ |
| E1エミュレータ用14ピン小型コネクタ変換アダプタ R0E000010CKZ11 R0E000010CKZ11 ユーザーズマニュアル (E1エミュレータ用14ピン小型コネクタ変換アダプタ) (PDF | English, 日本語) | ||
| ホットプラグアダプタNote1 | ユーザプログラム実行中にエミュレータを接続するホットプラグイン機能を実現するためのアダプタ | E1エミュレータ用ホットプラグアダプタ R0E000010ACB00 R0E000010ACB00 ユーザーズマニュアル (E1エミュレータ用ホットプラグアダプタ) Rev.1.01 (PDF | English, 日本語) |
| アイソレータ | ユーザシステムのGNDとホストPCのGND間に電位差がある環境下でデバッグするために使用する製品 | E1エミュレータ用 アイソレータ R0E000010ACB10 R0E000010ACB10 ユーザーズマニュアル (E1エミュレータ用アイソレータ) (PDF | English, 日本語) |
Note
- 対応しているMCUグループについては、オンチップデバッガ 機能概要 (PDF | English, 日本語)を参照してください。
