概要
説明
P9235A-RBは最大5Wのワイヤレスシステム電源をサポートする高集積磁気誘導式ワイヤレス給電トランスミッタです。 P9235-RBはあらかじめプログラムされたブートローダを提供しており、制御ファームウェアを格納した外部フラッシュメモリと組み合わせて使用する必要があります。 このアーキテクチャにより、ユーザはアプリケーション固有の要件に合わせて外部フラッシュ内のファームウェアを柔軟に変更することができます。 また、ルネサスはA11aなどの標準的なWPCコイル構成を実装するためのファームウェアも提供しています。
P9235A-RBは低電圧ロックアウト、異物検出（FOD）、熱管理回路を搭載し、故障時のデバイス保護に配慮しています。 P9235A-RBは、P9225-Rレシーバ（RX）と共に、完全な5Wワイヤレス給電システムソリューションを形成します。

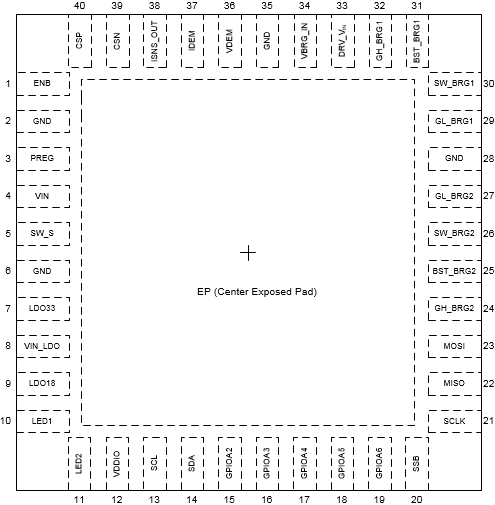

P9235A-RBは、鉛フリーで省スペースの5×5 mm 40-VFQFPNパッケージで提供されます。 この製品は動作温度範囲は-40℃～＋85℃で定格されています。

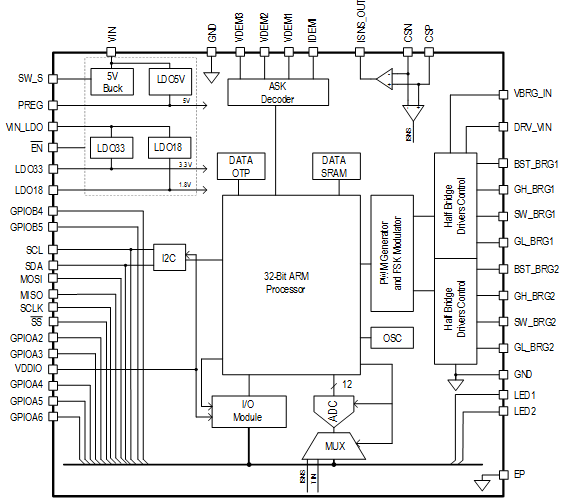

特長
- 最大5Wの電力転送
- 広い入力電圧範囲：4.25V〜21V
- WPC準拠
- 降圧型スイッチングレギュレータ内蔵
- 32ビットArm® Cortex®-M0プロセッサ搭載（Arm, Ltd.の商標）
- 外付けパワーFET用ドライバを内蔵
- 堅牢な通信のための電圧・電流同時復調方式
- 電流センスアンプ内蔵
- 低待機電力
- 専用リモート温度センシング
- 電力転送とフォルト状態を表示できる2つのLED出力
- 異物検出（FOD）
- 電気的オン／オフのためのアクティブLOWイネーブル・ピン
- 過電流および過温度保護
- I2Cインタフェースに対応
- 周囲動作温度範囲 -40～+85℃
- 5 × 5 mm 40-VFQFPN RoHS準拠パッケージ

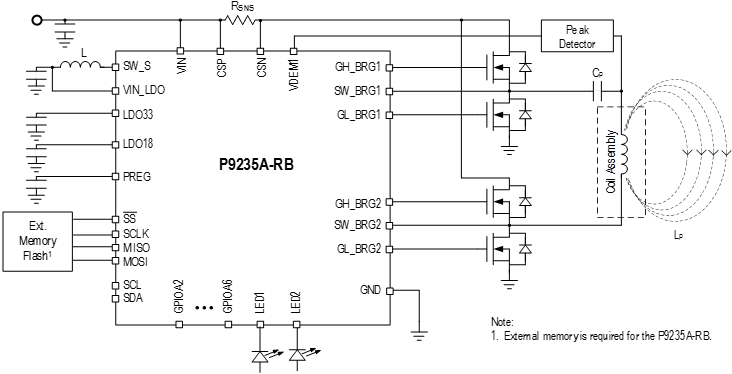

アプリケーション
ドキュメント
| Document title | Document type
|
日付 日付 | |
|---|---|---|---|
| PDF 426 KB | データシート | ||
| PDF 1.90 MB | ガイド | ||
| PDF 1.14 MB | 概要 | ||
| PDF 246 KB | 製品概要 | ||
| PDF 333 KB | 製品概要 | ||
| PDF 734 KB | 製品変更通知 | ||
| PDF 728 KB | 製品変更通知 | ||
| PDF 983 KB | 製品変更通知 | ||
| PDF 1.15 MB | 製品変更通知 | ||
| PDF 627 KB | ホワイトペーパー | ||
10 items
|
|||
設計・開発
ソフトウェア／ツール
ボード＆キット
ボード＆キット
Evaluation Board for P9235A-RB
The P9235A-RB-EVK Evaluation Board demonstrates the features of the P9235A-RB 5W Wireless Power Transmitter (TX). It is intended to evaluate the functionality and...
主要ドキュメント:
製品選択
Processing table
| VFQFPN | 40 | I | Yes | Tray | サンプルを入手, | |
| VFQFPN | 40 | I | Yes | Reel |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
play_circle_filledビデオ&トレーニング
5W Bi-Directional Communication Demo
Video shows how users can transfer data between the receiver to the transmitter and vice versa while wirelessly transferring power.
