マイクロコンピュータ

概要

RL78/G16マイコンは、動作周波数16MHzの静電容量タッチチャネルを搭載した汎用マイクロコントローラです。タッチマイコンの中ではルネサス最小ピンパッケージとなる10ピンを含む、幅広いラインアップを用意しています。また、機能安全に対応したハードウェアを搭載しており、家電の安全規格IEC/UL60730の認証取得をサポートします。さらに、高精度（±1.0%）の高速オンチップオシレータ、データフラッシュ、豊富なシリアルインタフェースやコンパレータを内蔵しているため、省スペースが求められる小型アプリケーションに最適です。USBケーブルの接続だけで追加のツール無しでプログラムの書き込み/デバッグが可能な評価ボード（Fast Prototyping Board）や、GUIで設計容易化できるSmart Configurator、 タッチインタフェース開発期間の短縮が実現できる静電容量タッチ評価システム（評価ボード、静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch）、 Arduinoライブラリなど、RL78/G16用に充実した開発環境を提供します。既存のRL78ファミリとの互換性もあり、シームレスに置き換えすることが可能で、家電や民生機器から産業機器まで、幅広い用途にお使い頂けます。

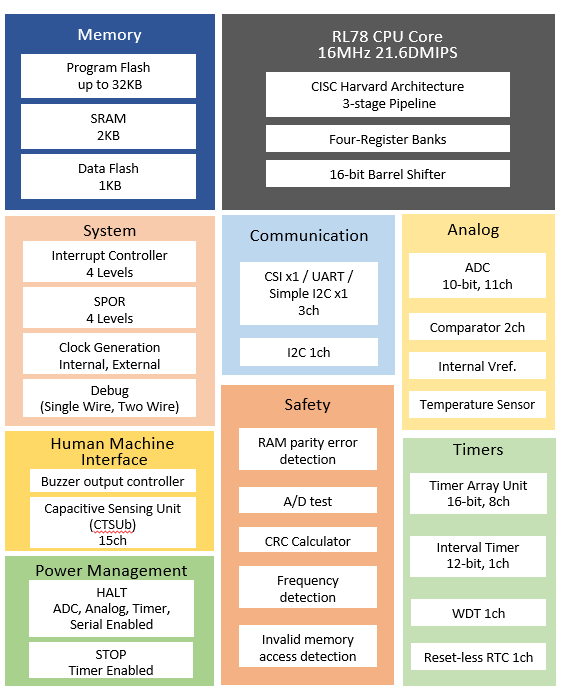

RL78/G16 Block Diagram
RL78/G16 Block Diagram
  • CPU: RL78 core, Max. 16MHz
  • Voltage: 2.4V to 5.5V
  • Package: 10-pin to 32-pin
  • Memory: Program Flash: 16KB, 32KB, SRAM 2KB, Data Flash 1KB
  • Operating temperature range: up to 125°C
  • Enhanced Capacitive Sensing Unit (CTSUb)
  • Timer: 16-bit Timer x 8ch, Watchdog Timer x 1ch, 12-bit Interval Timer x 1ch, Real-Time Clock x 1ch
  • PWM: PWM Output x 7ch
  • Analog function: 8/10-bit A/D Converter x 11ch
  • On-chip Oscillator Freq. (MHz): High-speed: up to 16MHz, Low-speed: 15kHz
  • Safety: A/D test, CRC calculator, RAM parity error detection, frequency detection, invalid memory access detection
  • Others: Selectable Power-On Reset, Low Voltage Detection, On-chip Debug 2.4V to 5.5V (single-wire, double-wire)
  • Packages: SSOP, LQFP, QFN
Induction Heating Rice Cooker
IH炊飯器

ドキュメント

タイトル
分類 		日付
RL78/G16 RENESAS MCU Datasheet
PDF 1.78 MB 		データシート
RL78/G16 ユーザーズマニュアル ハードウェア編
PDF 7.94 MB 英語
関連ファイル：
マニュアル－ハードウェア
RL78 Family Product Part Number Guide
PDF 188 KB 		ガイド
RL78/G16：VOH-IOH (Drive Current)
PDF 153 KB 		その他資料
RL78/G16：VOL-IOL (Drive Current)
PDF 302 KB 		その他資料
RL78/G16：Supply current characteristics (IDD-VDD)
PDF 466 KB 		その他資料
RL78/G16 Fast Prototyping Board Quick Start Guide
PDF 509 KB 		クイックスタートガイド
RTK0EG0047S01001BJ - Design Package
ZIP 2.32 MB 		回路図
RL78/G16：発振回路特性
PDF 186 KB 英語 		その他資料
半導体パッケージ実装マニュアル
PDF 9.96 MB 英語 , 简体中文 		その他資料
RL78/G16 シリアル・インタフェースIICA（スレーブ送受信） Rev.1.00
PDF 943 KB 英語
関連ファイル：
アプリケーションノート
RL78/G16シリアル・アレイ・ユニット (UART通信) Rev.1.01
PDF 429 KB 英語
関連ファイル：
アプリケーションノート
RL78/G16 A/Dコンバータ Rev.1.10
PDF 272 KB 英語
関連ファイル：
アプリケーションノート
RL78/G16 シリアル・インタフェースIICA（マスタ送受信） Rev.1.00
PDF 962 KB 英語
関連ファイル：
アプリケーションノート
シリアルポートを使用したRL78デバッグ機能 アプリケーションノート Rev.2.11
PDF 526 KB 英語 		アプリケーションノート
RL78/G16 搭載静電容量タッチ評価システムサンプルコード Rev.1.00
PDF 694 KB 英語
関連ファイル：
アプリケーションノート
RL78ファミリ CTSUモジュール Software Integration System Rev.1.40
PDF 1.30 MB 英語
関連ファイル：
アプリケーションノート
RL78ファミリ TOUCHモジュール Software Integration System Rev.1.40
PDF 1.05 MB 英語
関連ファイル：
アプリケーションノート
静電容量センサマイコン 静電容量タッチ ノイズイミュニティガイド
PDF 1.44 MB 英語 		アプリケーションノート
RL78ファミリ　FPBボードでスタンドアロン版QEを用いたタッチアプリケーション開発 Rev.1.00
PDF 5.68 MB 英語
関連ファイル：
アプリケーションノート
RL78ファミリ RL78マイクロコントローラ（RL78 プロトコルB）シリアルプログラミング編
PDF 549 KB 英語 		アプリケーションノート
誤記訂正通知 RL78/G16 ユーザーズマニュアル Rev.1.00の記載変更
PDF 1.37 MB 英語 		テクニカルアップデート
[パンフレット] E2エミュレータ[RTE0T00020KCE00000R]
PDF 458 KB 英語 , 简体中文 		パンフレット
[パンフレット] ルネサス開発環境 フラッシュ書き込みツール PG-FP6
PDF 600 KB 英語 , 简体中文 		パンフレット
RL78 FAMILY ハードウェアマニュアルガイド電気的特性編
PDF 14.71 MB 英語
関連ファイル：
View more
 マニュアル－ハードウェア
RL78/G16 Fast Prototyping Board ユーザーズマニュアル
PDF 1.86 MB 英語 		マニュアル－開発ツール
RL78/G16 Fast Prototyping Board 部品表
PDF 231 KB 英語 		マニュアル－開発ツール
RL78/G16 静電容量タッチ評価システム ユーザーズマニュアル
PDF 969 KB 英語 		マニュアル－開発ツール
信頼性ハンドブック
PDF 12.46 MB 英語 		信頼性情報
RL78/G16 Fast Prototyping Board 回路図
PDF 1.08 MB 英語 		回路図
Add 28 hidden items
30 items

設計・開発

ソフトウェア／ツール
RL78ファミリ用リアルタイムOS [RI78V4] V2
μITRON4.0仕様準拠 RL78ファミリ用リアルタイムOS [対応IDE: 統合開発環境CS+]
 ITRON OS ルネサス
RL78 Webシミュレータ
低消費電力マイコンRL78ファミリの消費電流シミュレーションが手軽にできるオンラインツール。2種類の無償ツールをラインアップしています: MCU simulator online、消費電流計算ツール
 Simulator ルネサス
RL78ファミリ用e² studioシミュレータ
RL78ファミリ用シミュレータ [対応IDE: e² studio] (Note: 本製品はルネサス統合開発環境e² studioに含まれています。単体販売はありません。）
 Simulator ルネサス
統合開発環境 CS+
ルネサス統合開発環境 [Support MCU/MPU: RH850, V850, RX, RL78, 78K0R, 78K0] (Note: CS+でRL78/G23、RXスマート・コンフィグレータを使用するには、別途インストールする必要があります。スマート・コンフィグレータの製品ページから、RL78/G23用、RX用のスマート・コンフィグレータをダウンロードしてください)
 IDE and Coding Tool ルネサス
CS+ パートナーOS対応デバッグプラグイン
リアルタイムOSアプリケーションのタスクレベルデバッグ機能 [ルネサスIDE CS+用拡張機能] [Support MCU/MPU: RX, RL78]
 Plug-in, OS Aware Debugging, Etc. ルネサス
統合開発環境 e² studio RL78ファミリ向け情報
Eclipseベース ルネサス統合開発環境
IDE and Coding Tool ルネサス
E2エミュレータ [RTE0T00020KCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX]
 Emulator ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX]
 Emulator ルネサス
Renesas Flash Programmer (Programming GUI)
フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78KR, 78K0]
 Programmer (Unit/SW) ルネサス
RL78 スマート・コンフィグレータ
「ソフトウェアを自由に組み合わせられる」をコンセプトとしたRL78ファミリ向けユーティリティ。ミドルウェアとドライバのインポートや端子設定機能でシステムへのルネサス製ドライバの組み込みを容易にします。
 Solution Toolkit ルネサス
消費電流測定ツール QE for Current Consumption
消費電流チューニングの作業期間短縮に貢献する開発支援ツール [ルネサスIDE "e² studio" および CS+(CS+ for CCのみ)に標準搭載] [Support MCU/MPU: RX, RL78]
 Solution Toolkit ルネサス
コードフラッシュライブラリ
コードフラッシュメモリ書き換えライブラリ（78Kファミリ コードフラッシュ用EEPROMエミュレーションライブラリ含む）
 Self Programming Library (Flash Library) ルネサス
データフラッシュライブラリ
データフラッシュメモリ書き換えライブラリ（RL78ファミリ データフラッシュ用EEPROMエミュレーションライブラリ含む）
 Self Programming Library (Flash Library) ルネサス
RL78ファミリ用Cコンパイラパッケージ [CC-RL]
RL78ファミリ用Cコンパイラパッケージ 。[対応する統合開発環境: CS+, e² studio]
 Compiler/Assembler ルネサス
FFTライブラリ
Fast Fourier Transform (FFT) ライブラリ
 DSP / FFT ルネサス
PG-FP6
フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]
 Programmer (Unit/SW) ルネサス
RL78ファミリ用 音声録音・再生システム [M3S-S2-Tiny]
RL78ファミリ用 音声再生システム
 Sound / Voice ルネサス
RL78ファミリ用 FATファイルシステム [M3S-TFAT-Tiny]
RL78ファミリ用 FATファイルシステム
 File System ルネサス
静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch
マイコンの静電容量式タッチ機能を使用した組み込みシステム開発において、タッチインタフェースの初期設定や感度のチューニングを簡単に行え、開発期間の短縮が実現できます。 [ルネサスIDE e² studio用拡張機能] [スタンドアロン版] [Support MCU/MPU:RA,RL78, RX, Renesas Synergy™]
ダウンロード
RL78ファミリ　FPBボードでスタンドアロン版QEを用いたタッチアプリケーション開発 Rev.1.00RL78ファミリ　FPBボードでスタンドアロン版QEを用いたタッチアプリケーション開発 Rev.1.00静電容量センサマイコン 静電容量タッチ ノイズイミュニティガイド
 Solution Toolkit ルネサス
暗号ライブラリ
セキュリティが必要とされる各種システム開発のために強固な暗号ライブラリ
 Security / Crypto ルネサス
センサソフトウェア
ルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。
Sensor ルネサス
SPI/QSPIシリアルフラッシュメモリ・QSPIシリアル相変化メモリドライバ
SPI/QSPIバスシリアルフラッシュメモリ用、QSPIバスシリアル相変化メモリ用デバイスドライバ
 Serial Memory ルネサス
RL78ファミリ, 78K0R, 78K0用CS+シミュレータ
RL78ファミリ, 78K0R, 78K0用シミュレータ [対応IDE: CS+] (Note: 本製品はコンパイラパッケージに含まれています。単体販売はありません。）
 Simulator ルネサス
Add 2 hidden items
23 items

サンプルコード
タイトル
分類 日付
RL78/G16 シリアル・インタフェースIICA（スレーブ送受信） Rev.1.00
[Toolchains=CC-RL|V1.12.01;IAR Compiler for RL78|v.5.10.1]
ZIP 6.33 MB 英語
アプリケーション: 家電および民生品
Compiler: CC-RL, ICCRL78 Function: Serial Interface IICA IDE: CS+ for CC, e2 studio, IAR EWRL78
関連ファイル：
サンプルコード
RL78/G16シリアル・アレイ・ユニット (UART通信) Rev.1.01
[Toolchains=CC-RL|V1.12.00;IAR Compiler for RL78|v.5.10.1]
ZIP 5.67 MB 英語
アプリケーション: 家電および民生品
Compiler: CC-RL, ICCRL78 Function: Communication Interface IDE: CS+ for CC, e2 studio, IAR EWRL78
関連ファイル：
サンプルコード
RL78/G16 A/Dコンバータ Rev.1.10
[Toolchains=CC-RL|V1.12.00;IAR Compiler for RL78|v.5.10.1]
ZIP 5.38 MB 英語
アプリケーション: 家電および民生品
Compiler: CC-RL, ICCRL78 Function: A/D Converter IDE: CS+ for CC, e2 studio, IAR EWRL78
関連ファイル：
サンプルコード
RL78/G16 シリアル・インタフェースIICA（マスタ送受信） Rev.1.00
[Toolchains=CC-RL|V1.12.01;IAR Compiler for RL78|v.5.10.1]
ZIP 6.74 MB 英語
アプリケーション: 家電および民生品
Compiler: CC-RL, ICCRL78 Function: Serial Interface IICA IDE: CS+ for CC, e2 studio, IAR EWRL78
関連ファイル：
サンプルコード
RL78/G16 搭載静電容量タッチ評価システムサンプルコード Rev.1.00
[Toolchains=CC-RL|V1.12]
ZIP 5.62 MB 英語
アプリケーション: キーテクノロジー, 家電および民生品
Compiler: CC-RL Function: Evaluation Kit, HMI IDE: e2 studio
関連ファイル：
サンプルコード
RL78ファミリ CTSUモジュール Software Integration System Rev.1.40 - サンプルコード
ZIP 3.17 MB 英語
アプリケーション: 家電および民生品, 産業
Compiler: CC-RL, ICCRL78 Function: HMI, RL78 Software Integration System, Software Package IDE: e2 studio, IAR EWRL78
関連ファイル：
サンプルコード
RL78ファミリ TOUCHモジュール Software Integration System Rev.1.40 - サンプルコード
ZIP 2.78 MB 英語
アプリケーション: 家電および民生品, 産業
Compiler: CC-RL, ICCRL78 Function: HMI, RL78 Software Integration System, Software Package IDE: e2 studio, IAR EWRL78
関連ファイル：
サンプルコード
RL78ファミリ　FPBボードでスタンドアロン版QEを用いたタッチアプリケーション開発 Rev.1.00
[Toolchains=CC-RL|V1.12.00]
ZIP 10.53 MB 英語
アプリケーション: 家電および民生品, 産業
Compiler: CC-RL Function: Application Example, HMI IDE: CS+ for CC
関連ファイル：
サンプルコード
Add 19 hidden items
8 items

ボード＆キット

RL78/G16 Fast Prototyping Board with Box

RTK5RLG160C00000BJ

Evaluation
ご購入

RL78/G16 Fast Prototyping Board (RL78/G16 FPB)

RL78/G16 Fast Prototyping Boardは、RL78/G16マイコンを搭載し、様々なアプリケーションの試作開発に特化した評価ボードです。USBケーブルをつなげるだけで、プログラムの書き込み/デバッグが可能で、追加のツール無しで評価を始めることができます。また、従来のE2エミュレータ...

主要ドキュメント:
RL78/G16 Fast Prototyping Board Quick Start Guide
RL78/G16 Fast Prototyping Board ユーザーズマニュアル
Capacitive Touch Evaluation System for RL78/G16

RTK0EG0047S01001BJ

Evaluation
ご購入

RL78/G16搭載静電容量タッチ評価システム

RL78/G16搭載静電容量タッチ評価システム、ルネサスが提供するタッチキー・ソリューションを容易に評価することができるキットです。

キットに含まれるボードやソフトウェアを用いて、キット購入後すぐに評価を始めることができます。以下のような目的に最適です...

主要ドキュメント:
RL78/G16 静電容量タッチ評価システム ユーザーズマニュアル
RTK0EG0047S01001BJ - Design Package

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

モデル

タイトル
分類 日付
RL78/G16 IBIS Model
ZIP 1.20 MB 		モデル－IBIS
1 item
